爱普生无源晶振FA-238,Q22FA23800002石英贴片晶体

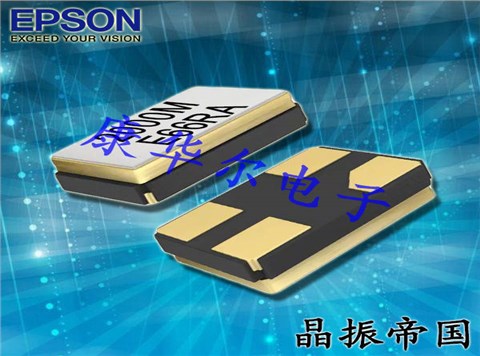

爱普生无源晶振FA-238,Q22FA23800002石英贴片晶体,EPSON晶振,石英晶振,SMD晶振,水晶振动子,音叉晶体,无源晶振,小尺寸晶振,型号FA-238,编码Q22FA23800002是一款金属面四脚贴片型的石英贴片晶振,产品尺寸为3225mm,频率为20MHZ,负载电容18pF,精度±50ppm.工作温度为-20to+70°C,具备一定的稳定性能及高质量之特点,适合用于手机,蓝牙,W-LAN, ISM频段收音机,MPU时钟等领域.

Q22FA23800028贴片晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.爱普生无源晶振FA-238,Q22FA23800002石英贴片晶体

Q22FA23800002晶振参数表

爱普生晶振规格	单位	晶振参数	石英晶振基本条件
标准频率	f_nom	20.0MHZ	标准频率
储存温度	T_stg	-40°C～+125°C	裸存
工作温度	T_use	-40°C～+85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW～100μW
频率公差	f_— l	±50×10-6(standard), (±15×10-6to±50×10-6is available)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.crystal95.com
频率温度特征	f_tem	±30×10-6/-20°C to +70°C	超出标准的规格请联系我们.
负载电容	CL	18pF	超出标准说明,请联系我们.
抵抗电阻	R1	如下表所示
频率老化	f_age	±5×10-6/ year Max.	+25°C,第一年

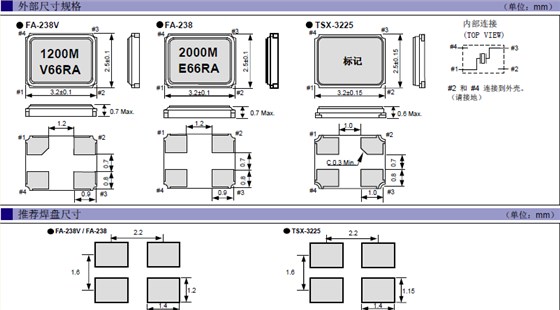

爱普生无源晶振FA-238,Q22FA23800002石英贴片晶体尺寸图

Q22FA23800002晶振在使用EPSON晶振时应注意以下事项

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。爱普生无源晶振FA-238,Q22FA23800002石英贴片晶体
撞击
虽然贴片晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
SMD产品
SMD晶振产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得时钟晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
引线类型产品
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。爱普生无源晶振FA-238,Q22FA23800002石英贴片晶体
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。

品牌	编码	LxWxH/尺寸	Model/型号	Frequency/频率	CL Value/负载	Freq.tol./频率 @+25°C	Oper. Temper. Range/工作温度	产品系列
EPSON爱普生	Q22FA23800001	3.2 x 2.5 x 0.7mm	FA-238	20.000000 MHz	12 pF	+/-50 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800002	3.2 x 2.5 x 0.7mm	FA-238	20.000000 MHz	18 pF	+/-50 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800011	3.2 x 2.5 x 0.7mm	FA-238	16.934400 MHz	10 pF	+/-50 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800013	3.2 x 2.5 x 0.7mm	FA-238	25.000000 MHz	10 pF	+/-50 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800022	3.2 x 2.5 x 0.7mm	FA-238	27.000000 MHz	12 pF	+/-50 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800028	3.2 x 2.5 x 0.7mm	FA-238	27.000000 MHz	18 pF	+/-50 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800035	3.2 x 2.5 x 0.7mm	FA-238	20.000000 MHz	12 pF	+/-30 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800041	3.2 x 2.5 x 0.7mm	FA-238	24.000000 MHz	20 pF	+/-50 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800044	3.2 x 2.5 x 0.7mm	FA-238	24.000000 MHz	7 pF	+/-50 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800047	3225石英晶振	FA-238	16.000000 MHz	7 pF	+/-50 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800048	3.2 x 2.5 x 0.7mm	FA-238	49.152000 MHz	12 pF	+/-50 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800063	3.2 x 2.5 x 0.7mm	FA-238	24.576000 MHz	12 pF	+/-50 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800065	3.2 x 2.5 x 0.7mm	FA-238	24.000000 MHz	12 pF	+/-50 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800075	3.2 x 2.5 x 0.7mm	FA-238	50.000000 MHz	12 pF	+/-50 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800076	3.2 x 2.5 x 0.7mm	FA-238	48.000000 MHz	10 pF	+/-50 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800078	3.2 x 2.5 x 0.7mm	FA-238	48.000000 MHz	18 pF	+/-50 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800079	3.2 x 2.5 x 0.7mm	FA-238	27.000000 MHz	10 pF	+/-50 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800085	3.2 x 2.5 x 0.7mm	FA-238	48.000000 MHz	12 pF	+/-50 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800088	3.2 x 2.5 x 0.7mm	FA-238	24.576000 MHz	12 pF	+/-30 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800089	3.2 x 2.5 x 0.7mm	FA-238	24.000000 MHz	16 pF	+/-50 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800091	3.2 x 2.5 x 0.7mm	FA-238	18.432000 MHz	20 pF	+/-50 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800092	3.2 x 2.5 x 0.7mm	FA-238	25.000000 MHz	20 pF	+/-50 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800093	3.2 x 2.5 x 0.7mm	FA-238	18.432000 MHz	12 pF	+/-50 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800095	3.2 x 2.5 x 0.7mm	FA-238	25.000000 MHz	12 pF	+/-50 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800098	3.2 x 2.5 x 0.7mm	FA-238	30.000000 MHz	10 pF	+/-50 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800103	3.2 x 2.5 x 0.7mm	FA-238	27.000000 MHz	16 pF	+/-50 ppm	-20 to +70 °C	无源晶振
EPSON爱普生	Q22FA23800114	3.2 x 2.5 x 0.7mm	FA-238	24.000000 MHz	18 pF	+/-50 ppm	-20 to +70 °C	无源晶振
