爱普生株式会社爱普生拓优科梦,（EPSON — YOCOM）1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产贴片晶振,压电石英晶体,1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.

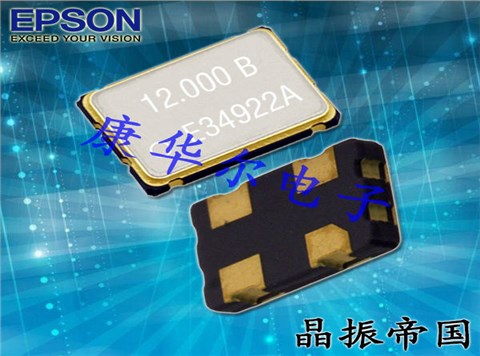

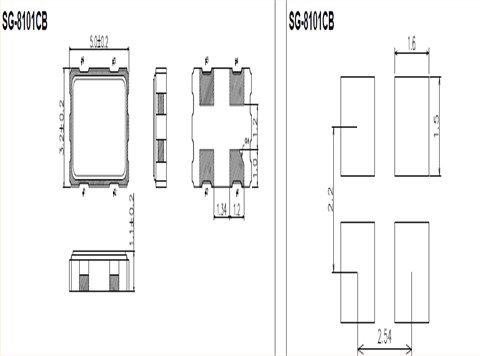

爱普生晶振,有源晶振,SG-8101CB晶振,X1G0052010011晶振,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,卫星系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-EXPress的SDH / SONET发射基站等领域.符合RoHS/无铅.
超小型石英贴片晶振晶片的设计：石英晶片的长宽尺寸已要求在±0.00２mm内，由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动，面切变振动)与主振动(厚度切变振动)的耦合加强，从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作，从而导致产品在客户端不能正常使用，晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题，公司在此方面通过理论与实践相结合，模拟出一整套此石英晶振晶片设计的计算机程序，该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。
|
项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
0.67~170MHZ |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
1.8~3.3V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-55℃to +125℃ |
裸存 |
|
工作温度 |
T_use |
G: -40℃to +85℃ |
请联系我们查看更多资料http://www.crystal95.com |
|
H: -40℃to +105℃ |
|||
|
J: -40℃to +125℃ |
|||
|
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
80% VCCMax. |
ST终端 |
|
VIL |
20 % VCCMax. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCCto 80 % VCC极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25℃,初年度,第一年 |
爱普生有源进口日产晶振型号列表:
爱普生有源进口日产晶振编码列表:
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG-8101CB
133.000000 MHz
5.00 x 3.20 x 1.20 mm
CMOS
-40 to 105 °C
+/-50 ppm
≤ 8.1 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CB
100.000000 MHz
5.00 x 3.20 x 1.20 mm
CMOS
-40 to 85 °C
+/-15 ppm
≤ 5.9 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CB
148.351648 MHz
5.00 x 3.20 x 1.20 mm
CMOS
-40 to 85 °C
+/-15 ppm
≤ 8.1 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CB
148.500000 MHz
5.00 x 3.20 x 1.20 mm
CMOS
-40 to 85 °C
+/-15 ppm
≤ 8.1 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CB
27.000000 MHz
5.00 x 3.20 x 1.20 mm
CMOS
-40 to 85 °C
+/-15 ppm
≤ 4.4 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CB
50.000000 MHz
5.00 x 3.20 x 1.20 mm
CMOS
-40 to 85 °C
+/-15 ppm
≤ 4.4 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CB
24.545400 MHz
5.00 x 3.20 x 1.20 mm
CMOS
-40 to 105 °C
+/-20 ppm
≤ 4.4 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CB
28.636400 MHz
5.00 x 3.20 x 1.20 mm
CMOS
-40 to 105 °C
+/-20 ppm
≤ 4.4 mA
Included in Frequency tolerance First year
45 to 55 %
SG-8101CB
48.000000 MHz
5.00 x 3.20 x 1.20 mm
CMOS
-40 to 85 °C
+/-15 ppm
≤ 4.4 mA
Included in Frequency tolerance First year
45 to 55 %
X1G0052010011
SG-8101CB
133.000000 MHz
5.00 x 3.20 x
1.20 mm
CMOS
-40 to 105 °C
+/-50 ppm
≤ 8.1 mA
Included in
Frequency tolerance First year
45 to 55 %
X1G0052010012
SG-8101CB
100.000000
MHz
5.00
x 3.20 x 1.20 mm
CMOS
-40
to 85 °C
+/-15
ppm
≤
5.9 mA
Included
in Frequency tolerance First year
45
to 55 %
X1G0052010013
SG-8101CB
148.351648
MHz
5.00
x 3.20 x 1.20 mm
CMOS
-40
to 85 °C
+/-15
ppm
≤
8.1 mA
Included
in Frequency tolerance First year
45
to 55 %
X1G0052010014
SG-8101CB
148.500000
MHz
5.00
x 3.20 x 1.20 mm
CMOS
-40
to 85 °C
+/-15
ppm
≤
8.1 mA
Included
in Frequency tolerance First year
45
to 55 %
X1G0052010015
SG-8101CB
27.000000
MHz
5.00
x 3.20 x 1.20 mm
CMOS
-40
to 85 °C
+/-15
ppm
≤
4.4 mA
Included
in Frequency tolerance First year
45
to 55 %
X1G0052010016
SG-8101CB
50.000000
MHz
5.00
x 3.20 x 1.20 mm
CMOS
-40
to 85 °C
+/-15
ppm
≤
4.4 mA
Included
in Frequency tolerance First year
45
to 55 %
X1G0052010017
SG-8101CB
24.545400
MHz
5.00
x 3.20 x 1.20 mm
CMOS
-40
to 105 °C
+/-20
ppm
≤
4.4 mA
Included
in Frequency tolerance First year
45
to 55 %
X1G0052010018
SG-8101CB
28.636400
MHz
5.00
x 3.20 x 1.20 mm
CMOS
-40
to 105 °C
+/-20
ppm
≤
4.4 mA
Included
in Frequency tolerance First year
45
to 55 %
X1G0052010019
SG-8101CB
48.000000
MHz
5.00
x 3.20 x 1.20 mm
CMOS
-40
to 85 °C
+/-15
ppm
≤
4.4 mA
Included
in Frequency tolerance First year
45
to 55 %
X1G0052010020
SG-8101CB
153.600000
MHz
5.00
x 3.20 x 1.20 mm
CMOS
-40
to 105 °C
+/-50
ppm
≤
8.1 mA
Included
in Frequency tolerance First year
45
to 55 %
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存时,会影响贴片石英晶体振荡器频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度： 温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。爱普生晶振,有源晶振,SG-8101CB晶振,X1G0052010011晶振
耐焊性：将晶振加热包装材料至+150°C以上会破坏四脚贴片晶振产品特性或损害产品。如需在+150°C以上焊接,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。
自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保5032mm压电石英晶体产品未撞击机器或其他电路板等。
