纳卡晶振公司是使用模拟电路技术，擅长定制规格的5032晶振设备制造厂。有强烈要求“低相位噪声、高频、高信赖性”的通信设备、广播设备、测量仪器、交通基础设施、医疗器械、防卫设备。另外，现在已经成为问题了，对生产中止，实现长期性的产品供应，以满足顾客未来的企业为目标。总部：总社?经营本部东京都千代田区九阶南4丁目2号11号,开发生产科(横滨工厂).

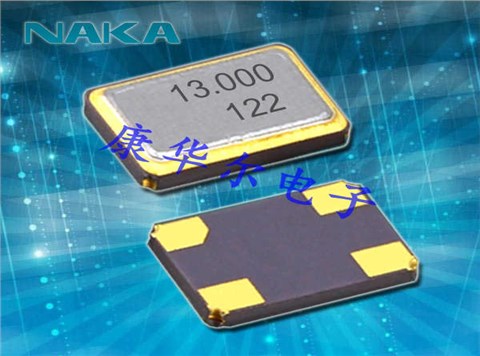

NAKA晶振,贴片晶振,CU500晶振,进口石英晶振,智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
石英晶振的研磨技术：通过对晶振切割整形后的晶片进行研磨，使进口晶振的晶片达到（厚度/频率）的一定范围。石英晶振晶片厚度与频率的关系为：在压电晶体行业，生产晶振频率的高低是显示鸿星技术水平的一个方面，通过理论与实际相结合，累积多年的晶振研磨经验，通过深入细致地完善石英晶振研磨工艺技术，注重贴片晶振研磨过程的各种细节，注重晶振所用精磨研磨设备的选择；
|
NAKA晶振规格 |
单位 |
CU500晶振频率 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
8~80MHZ |
标准频率 |
|
储存温度 |
T_stg |
-55°C～+125°C |
裸存 |
|
工作温度 |
T_use |
-10°C～+125°C |
标准温度 |
|
激励功率 |
DL |
300μW |
推荐:1μW～1000μW |
|
频率公差 |
f_— l |
±10,15,20,30,50×10-6(标准), |
+25°C对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±10,15,20,30,50× 10-6/-20°C～+70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
16~32pF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C —+85°C,DL = 100μW |
|
频率老化 |
f_age |
±3× 10-6/ year Max. |
+25°C,第一年 |
自动安装和真空化引发的冲击会破坏四脚型5032晶振产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。NAKA晶振,贴片晶振,CU500晶振,进口石英晶振
产品使用每种产品时,请在规格说明进口石英晶体谐振器产品目录规定使用条件下使用。因很多种产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。
耐焊性：将加热包装材料至+150°C以上会破坏产品特性或损害5032mmSMD晶振产品。如需在+150°C以上焊接,建议使用产品。在下列回流条件下,对产品甚至使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。
