5032兆赫兹振荡器,ASSP XO晶振,FDSAS2062晶振

百利通亚陶晶振,有源晶振,ASSP XO晶振,FDSAS2062晶振,石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求，贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片，长边为 X 轴，短边为 Z 轴，面为 Y 轴。对于圆片晶振，X、Z 轴较难区分，所以石英晶振对精度要求高的产品（如部分定单的 UM-1），会在 X 轴方向进行拉弦（切掉一小部分），以利于晶振的晶片有方向的装架点胶，点胶点点在 Z 轴上。保证晶振产品的温度特性。

小型贴片有源晶振,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,贴片高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和各式IT产品的晶振应用,三态功能,PC和LCDM等数码领域,符合RoHS/无铅.

Diodes 的产品除了5032晶振,有源晶振,压控振荡器,温补晶振之后还包括二极管、整流器、晶体管、MOSFET、保护装置、特定功能数组、单闸极逻辑、放大器与比较器、霍尔效应与温度传感器、电源管理装置 (包括 LED 驱动器)、AC-DC 转换器与控制器、DC-DC 开关与线性稳压器，以及电压参考与特殊功能装置 (例如 USB 电源开关、负载开关、电压监控器及马达控制器)。

项目	符号	规格说明	条件
输出频率范围	f0	62.5MHZ	请联系我们以便获取其它可用频率的相关信息
电源电压	VCC	2.375~2.625V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃to +125℃	裸存
工作温度	T_use	G: -40℃to +85℃	请联系我们查看更多资料http://www.crystal95.com
		H: -40℃to +105℃
		J: -40℃to +125℃
频率稳定度	f_tol	J: ±50 × 10-6
		L: ±100 × 10-6
		T: ±150 × 10-6
功耗	ICC	3.5 mA Max.	无负载条件、最大工作频率
待机电流	I_std	3.3μA Max.	ST=GND
占空比	SYM	45 % to 55 %	50 % VCC极, L_CMOS≦15 pF
输出电压	VOH	VCC-0.4V Min.
输出电压	VOL	0.4 V Max.
输出负载条件	L_CMOS	15 pF Max.
输入电压	VIH	80% VCCMax.	ST终端
输入电压	VIL	20 % VCCMax.	ST终端
上升/下降时间	tr / tf	4 ns Max.	20 % VCCto 80 % VCC极, L_CMOS=15 pF
振荡启动时间	t_str	3 ms Max.	t=0 at 90 %
频率老化	f_aging	±3 × 10-6/ year Max.	+25℃,初年度,第一年

百利通亚陶台产进口OCS晶振型号列表:

Series型号	Frequency 频率	Frequency Stability频率稳定度	Operating Temperature 工作温度	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
SaRonix-eCera™ ASSP XO™	62.5MHz	±50ppm	-20°C ~ 70°C	4-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.053" (1.35mm)
SaRonix-eCera™ ASSP XO™	62.5MHz	±50ppm	-20°C ~ 70°C	4-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.053" (1.35mm)
SaRonix-eCera™ ASSP XO™	62.5MHz	±50ppm	-20°C ~ 70°C	4-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.053" (1.35mm)
SaRonix-eCera™ FK	12MHz	±50ppm	-40°C ~ 85°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.045" (1.15mm)
SaRonix-eCera™ FK	12MHz	±50ppm	-40°C ~ 85°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.045" (1.15mm)
SaRonix-eCera™ ASSP XO™	75MHz	±50ppm	-20°C ~ 70°C	4-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.061" (1.55mm)

百利通亚陶台产进口OCS晶振编码列表:

FDSAS2062	Diodes Incorporated	SaRonix-eCera™ ASSP XO™	62.5MHz	±50ppm	-20°C ~ 70°C	4-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.053" (1.35mm)
FDSAS2062	Diodes Incorporated	SaRonix-eCera™ ASSP XO™	62.5MHz	±50ppm	-20°C ~ 70°C	4-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.053" (1.35mm)
FDSAS2062	Diodes Incorporated	SaRonix-eCera™ ASSP XO™	62.5MHz	±50ppm	-20°C ~ 70°C	4-SMD, No Lead	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.053" (1.35mm)
FK1200011	Diodes Incorporated	SaRonix-eCera™ FK	12MHz	±50ppm	-40°C ~ 85°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.045" (1.15mm)
FK1200011	Diodes Incorporated	SaRonix-eCera™ FK	12MHz	±50ppm	-40°C ~ 85°C	4-SMD, No Lead	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.045" (1.15mm)
FNSAS2075	Diodes Incorporated	SaRonix-eCera™ ASSP XO™	75MHz	±50ppm	-20°C ~ 70°C	4-SMD, No Lead	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.061" (1.55mm)

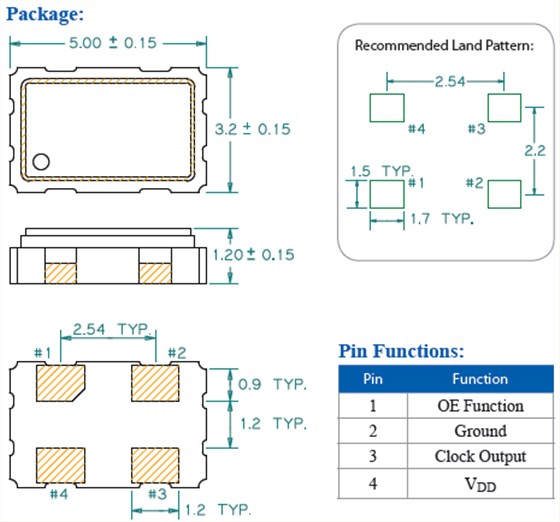

FDSAS2062 5.0_3.2 CMOS

所有产品的共同点1：抗冲击:抗冲击是指金属面晶体振荡器产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。 2：辐射:将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。 3：化学制剂 / pH值环境:请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。百利通亚陶晶振,有源晶振,ASSP XO晶振,FDSAS2062晶振

4：粘合剂:请勿使用可能导致普通有源晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。） 5：卤化合物:请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。6：静电:过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

晶振产品使用每种产品时,请在5032石英晶体振荡器规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。
