Skyworks无人机差分晶振,595NG250M000DGR,Si595压控振荡器

Skyworks无人机差分晶振,595NG250M000DGR,Si595压控振荡器Skyworks无人机差分晶振,595NG250M000DGR,Si595压控振荡器

产品简介

Skyworks无人机差分晶振,595NG250M000DGR,Si595压控振荡器，尺寸7.0x5.0mm，频率250MHZ，输出逻辑LVDS，电压3.3V，频率稳定性50ppm，欧美有源晶振，思佳讯压控晶振，LVDS输出晶振，差分晶体振荡器，压控差分晶振，VCXO压控晶振，压控晶体振荡器，石英差分振荡器，差分有源晶振，差分贴片振荡器，贴片压控振荡器，有源压控晶振，7050贴片差分晶振，超高频差分振荡器，高品质差分晶振，高可靠差分晶振，低电压差分晶振，低耗能差分晶振，低功耗差分晶振，低损耗差分晶振，低相位差分晶振，低相噪差分晶振，低抖动差分晶振，网络差分晶振，无人机差分晶振，物联网差分晶振，小型设备差分晶振，娱乐设备差分晶振，航空航天差分晶振，安防应用差分晶振，具有超高的频率选择空间。

差分晶振产品非常适合用于SONET/SDH，网络，SD/HD SDI/3G SDI视频，光纤接入，时钟恢复和抖动清除PLL，FPGA/ASIC时钟生成等领域。Skyworks无人机差分晶振,595NG250M000DGR,Si595压控振荡器.


产品详情

1

Skyworks无人机差分晶振,595NG250M000DGR,Si595压控振荡器，尺寸7.0x5.0mm，频率250MHZ，输出逻辑LVDS，电压3.3V，频率稳定性50ppm，欧美有源晶振，思佳讯压控晶振，LVDS输出晶振，差分晶体振荡器，压控差分晶振，VCXO压控晶振，压控晶体振荡器，石英差分振荡器，差分有源晶振，差分贴片振荡器，贴片压控振荡器，有源压控晶振，7050贴片差分晶振，超高频差分振荡器，高品质差分晶振，高可靠差分晶振，低电压差分晶振，低耗能差分晶振，低功耗差分晶振，低损耗差分晶振，低相位差分晶振，低相噪差分晶振，低抖动差分晶振，网络差分晶振，无人机差分晶振，物联网差分晶振，小型设备差分晶振，娱乐设备差分晶振，航空航天差分晶振，安防应用差分晶振，具有超高的频率选择空间。

差分晶振产品非常适合用于SONET/SDH，网络，SD/HD SDI/3G SDI视频，光纤接入，时钟恢复和抖动清除PLL，FPGA/ASIC时钟生成等领域。Skyworks无人机差分晶振,595NG250M000DGR,Si595压控振荡器.

2

Skyworks无人机差分晶振,595NG250M000DGR,Si595压控振荡器 参数表

Parameter Symbol Test Condition Min Typ Max Units
Supply Voltage1 VDD 3.3 V option 2.97 3.3 3.63 V
2.5 V option 2.25 2.5 2.75
1.8 V option 1.71 1.8 1.89
Supply Current IDD Output enabled
LVPECL
CML
LVDS
CMOS


120
110
100
90 		135
120
110
100 		mA
Tristate mode 60 75
Output Enable (OE)2 VIH 0.75 x VDD V
VIL 0.5
Operating Temperature Range TA –40 85 °C
Parameter Symbol Test Condition Min Typ Max Units
Control Voltage Tuning Slope1,2,3 KV 10 to 90% of VDD 45
95
125
185
380 		ppm/V
Control Voltage Linearity4 LVC BSL –5 ±1 +5 %
Incremental –10 ±5 +10
Modulation Bandwidth BW 9.3 10.0 10.7 kHz
VCInput Impedance ZVC 500 kΩ
VCInput Capacitance CVC 50 pF
Nominal Control Voltage VCNOM @ fO VDD/2 V
Control Voltage Tuning Range VC 0 VDD V
Parameter Symbol Test Condition Min Typ Max Units
Nominal Frequency1,2,3 fO LVDS/CML/LVPECL
250
MHz
CMOS 10 160
Temperature Stability1,4 TA= –40 to +85 ºC –20
–50
+20
+50 		ppm
Absolute Pull Range1,4 APR ±10 ±370 ppm
Power up Time5 tOSC 10 ms
Parameter Symbol Test Condition Min Typ Max Units
LVPECL Output Option1 VO mid-level VDD– 1.42 VDD– 1.25 V
VOD swing (diff) 1.1 1.9 VPP
VSE swing (single-ended) 0.55 0.95 VPP
LVDS Output Option2 VO mid-level 1.125 1.20 1.275 V
VOD swing (diff) 0.5 0.7 0.9 VPP
CML Output Option2 VO 2.5/3.3 V option mid-level — VDD– 1.30 — V
1.8 V option mid-level — VDD– 0.36 —
VOD 2.5/3.3 V option swing (diff) 1.10 1.50 1.90 VPP
1.8 V option swing (diff) 0.35 0.425 0.50
CMOS Output Option3 VOH 0.8 x VDD — VDD V
VOL — — 0.4
Rise/Fall time (20/80%) tR,tF LVPECL/LVDS/CML — — 350 ps
CMOS with CL= 15 pF — 2 — ns
Symmetry (duty cycle) SYM LVPECL:VDD– 1.3 V (diff)
LVDS:1.25 V (diff)
CMOS:VDD/2 		45 — 55 %
3

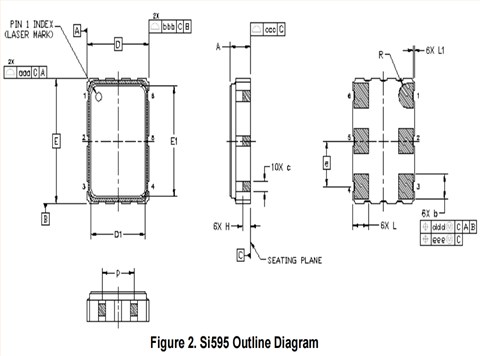

Skyworks无人机差分晶振,595NG250M000DGR,Si595压控振荡器 尺寸图

Si595 7.050

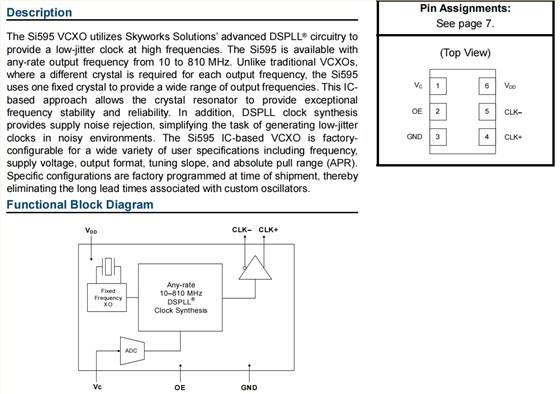

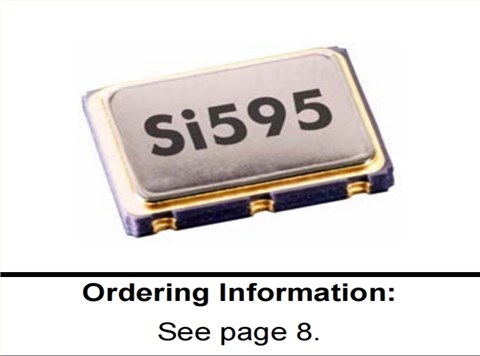

Skyworks无人机差分晶振,595NG250M000DGR,Si595压控振荡器

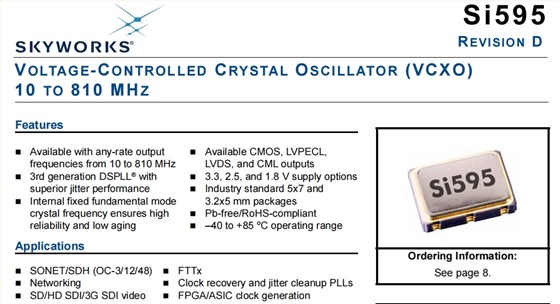

产品特点：

可用于任何速率输出频率从10到810兆赫

第三代DSPLL®卓越的抖动性能

内部固定基本模式晶体频率确保高可靠性和低老化

可用的CMOS、LVPECL、差分晶振LVDS和CML输出

3.3、2.5和1.8 V电源选项

行业标准5x7和3.2x5 mm包装

无铅/符合RoHS

–40至+85ºC工作范围

Si595 1Si595 2

Mfr Part # 欧美晶振 Description Series Frequency Output
595AC196M608DG Skyworks有源晶振 XTAL OSC VCXO 196.6080MHZ LVPECL Si595 196.608 MHz LVPECL
595AF000244DG Skyworks有源晶振 XTAL OSC VCXO 244.0000KHZ LVPECL Si595 244 kHz LVPECL
595AF000343DG Skyworks有源晶振 XTAL OSC VCXO 343.0000KHZ LVPECL Si595 343 kHz LVPECL
595AF140M000DG Skyworks有源晶振 XTAL OSC VCXO 140.0000MHZ LVPECL Si595 140 MHz LVPECL
595AF148M500DG Skyworks有源晶振 XTAL OSC VCXO 148.5000MHZ LVPECL Si595 148.5 MHz LVPECL
595AF155M520DG Skyworks有源晶振 XTAL OSC VCXO 155.5200MHZ LVPECL Si595 155.52 MHz LVPECL
595AF208M000DG Skyworks有源晶振 XTAL OSC VCXO 208.0000MHZ LVPECL Si595 208 MHz LVPECL
595AG000172DG Skyworks有源晶振 XTAL OSC VCXO 172.0000KHZ LVPECL Si595 172 kHz LVPECL
595AG000244DG Skyworks有源晶振 XTAL OSC VCXO 244.0000KHZ LVPECL Si595 244 kHz LVPECL
595AG148M500DG Skyworks有源晶振 XTAL OSC VCXO 148.5000MHZ LVPECL Si595 148.5 MHz LVPECL
595AG155M520DG Skyworks有源晶振 XTAL OSC VCXO 155.5200MHZ LVPECL Si595 155.52 MHz LVPECL
595BC148M500DG Skyworks有源晶振 XTAL OSC VCXO 148.5000MHZ LVDS Si595 148.5 MHz LVDS
595BG148M352DG Skyworks有源晶振 XTAL OSC VCXO 148.3520MHZ LVDS Si595 148.352 MHz LVDS
595BG148M500DG Skyworks有源晶振 XTAL OSC VCXO 148.5000MHZ LVDS Si595 148.5 MHz LVDS
595EG160M000DG Skyworks有源晶振 XTAL OSC VCXO 160.0000MHZ LVPECL Si595 160 MHz LVPECL
595MG139M264DG Skyworks有源晶振 XTAL OSC VCXO 139.2640MHZ LVPECL Si595 139.264 MHz LVPECL
595MG155M520DG Skyworks有源晶振 XTAL OSC VCXO 155.5200MHZ LVPECL Si595 155.52 MHz LVPECL
595BC000178DG Skyworks有源晶振 XTAL OSCILLATOR Si595 148.3516 MHz LVDS
595FG148M500DG Skyworks有源晶振 DIFFERENTIAL/SINGLE-ENDED SINGLE Si595 148.5 MHz LVDS
595FS000244DG Skyworks有源晶振 DIFFERENTIAL/SINGLE-ENDED SINGLE Si595 148.351648 MHz LVDS
595BA125M000DG Skyworks有源晶振 XTAL OSC VCXO 125.0000MHZ LVDS Si595 125 MHz LVDS
595BA125M000DGR Skyworks有源晶振 XTAL OSC VCXO 125.0000MHZ LVDS Si595 125 MHz LVDS
595BG491M520DGR Skyworks有源晶振 XTAL OSC VCXO 491.5200MHZ LVDS Si595 491.52 MHz LVDS
595BG500M000DGR Skyworks有源晶振 XTAL OSC VCXO 500.0000MHZ LVDS Si595 500 MHz LVDS
595NG250M000DGR Skyworks有源晶振 XTAL OSC VCXO 250.0000MHZ LVDS Si595 250 MHz LVDS
595AA155M520DGR Skyworks有源晶振 XTAL OSC VCXO 155.5200MHZ LVPECL Si595 155.52 MHz LVPECL
595AB148M500DGR Skyworks有源晶振 XTAL OSC VCXO 148.5000MHZ LVPECL Si595 148.5 MHz LVPECL
595AB155M520DGR Skyworks有源晶振 XTAL OSC VCXO 155.5200MHZ LVPECL Si595 155.52 MHz LVPECL
595AD153M600DGR Skyworks有源晶振 XTAL OSC VCXO 153.6000MHZ LVPECL Si595 153.6 MHz LVPECL
595AD170M240DGR Skyworks有源晶振 XTAL OSC VCXO 170.2400MHZ LVPECL Si595 170.24 MHz LVPECL
595AD205M000DGR Skyworks有源晶振 XTAL OSC VCXO 205.0000MHZ LVPECL Si595 205 MHz LVPECL
595AD210M000DGR Skyworks有源晶振 XTAL OSC VCXO 210.0000MHZ LVPECL Si595 210 MHz LVPECL
595AE155M520DGR Skyworks有源晶振 XTAL OSC VCXO 155.5200MHZ LVPECL Si595 155.52 MHz LVPECL
595AE156M250DGR Skyworks有源晶振 XTAL OSC VCXO 156.2500MHZ LVPECL Si595 156.25 MHz LVPECL
595AE192M000DGR Skyworks有源晶振 XTAL OSC VCXO 192.0000MHZ LVPECL Si595 192 MHz LVPECL
595BA148M425DGR Skyworks有源晶振 XTAL OSC VCXO 148.4250MHZ LVDS Si595 148.425 MHz LVDS
595BD209M345DGR Skyworks有源晶振 XTAL OSC VCXO 209.3450MHZ LVDS Si595 209.345 MHz LVDS
595EB155M520DGR Skyworks有源晶振 XTAL OSC VCXO 155.5200MHZ LVPECL Si595 155.52 MHz LVPECL
595FB212M000DGR Skyworks有源晶振 XTAL OSC VCXO 212.0000MHZ LVDS Si595 212 MHz LVDS
595MD161M525DGR Skyworks有源晶振 XTAL OSC VCXO 161.5250MHZ LVPECL Si595 161.525 MHz LVPECL
595MD161M575DGR Skyworks有源晶振 XTAL OSC VCXO 161.5750MHZ LVPECL Si595 161.575 MHz LVPECL
595ME155M520DGR Skyworks有源晶振 XTAL OSC VCXO 155.5200MHZ LVPECL Si595 155.52 MHz LVPECL
595AD147M900DGR Skyworks有源晶振 XTAL OSCILLATOR Si595 147.9 MHz LVPECL
595AE160M000DGR Skyworks有源晶振 XTAL OSCILLATOR Si595 160 MHz LVPECL
595BB000178DGR Skyworks有源晶振 XTAL OSCILLATOR Si595 148.3516 MHz LVDS
595BB148M500DGR Skyworks有源晶振 XTAL OSCILLATOR Si595 148.5 MHz LVDS
595AA155M520DG Skyworks有源晶振 XTAL OSC VCXO 155.5200MHZ LVPECL Si595 155.52 MHz LVPECL
595AB148M500DG Skyworks有源晶振 XTAL OSC VCXO 148.5000MHZ LVPECL Si595 148.5 MHz LVPECL
595AB155M520DG Skyworks有源晶振 XTAL OSC VCXO 155.5200MHZ LVPECL Si595 155.52 MHz LVPECL
595AD153M600DG Skyworks有源晶振 XTAL OSC VCXO 153.6000MHZ LVPECL Si595 153.6 MHz LVPECL
595AD170M240DG Skyworks有源晶振 XTAL OSC VCXO 170.2400MHZ LVPECL Si595 170.24 MHz LVPECL贴片差分晶振
595AD205M000DG Skyworks有源晶振 XTAL OSC VCXO 205.0000MHZ LVPECL Si595 205 MHz LVPECL
595AD210M000DG Skyworks有源晶振 XTAL OSC VCXO 210.0000MHZ LVPECL Si595 210 MHz LVPECL
595AE155M520DG Skyworks有源晶振 XTAL OSC VCXO 155.5200MHZ LVPECL Si595 155.52 MHz LVPECL

5
