SiliconCrystal,550AE100M000DGR,Si550压控振荡器,7050mm,100MHZ

SiliconCrystal,550AE100M000DGR,Si550压控振荡器,7050mm,100MHZSiliconCrystal,550AE100M000DGR,Si550压控振荡器,7050mm,100MHZ

产品简介

SiliconCrystal,550AE100M000DGR,Si550压控振荡器,7050mm,100MHZ，尺寸7.0×5.0mm，频率为100MHZ，欧美有源振荡器，有源压控晶振，VCXO压控晶体振荡器，7050mm压控晶振，贴片压控晶振，100MHZ压控晶振，六脚压控晶振，低抖动压控晶振，低损耗压控晶振，低电压压控晶振，低相位压控晶振，低相噪压控晶振，光学模块压控晶振，数据恢复应用压控晶振，通信设备压控晶振，具有低抖动低电压的特点。产品很适合用于SONET/SDH，xxDSL，110 GbE LAN/WAN，低抖动时钟生成，光学模块，时钟和数据恢复等应用。

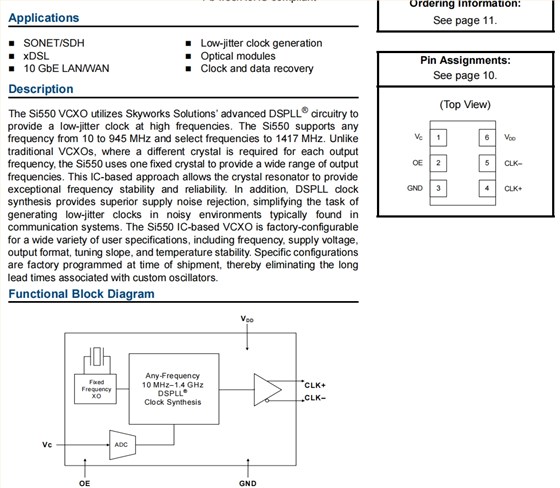

Si550 VCXO利用Skyworks Solutions的先进DSPLL®电路提供高频率的低抖动时钟。Si550支持任何频率从10到945MHz，并选择频率到1417MHz。不像传统的VCXO晶振，其中每个输出需要不同的晶体频率，Si550使用一个固定晶体来提供宽范围的输出频率。这种基于IC的方法允许晶体谐振器提供卓越的频率稳定性和可靠性。SiliconCrystal,550AE100M000DGR,Si550压控振荡器,7050mm,100MHZ.




产品详情

1

SiliconCrystal,550AE100M000DGR,Si550压控振荡器,7050mm,100MHZ，尺寸7.0×5.0mm，频率为100MHZ，欧美有源振荡器，有源压控晶振，VCXO压控晶体振荡器，7050mm压控晶振，贴片压控晶振，100MHZ压控晶振，六脚压控晶振，低抖动压控晶振，低损耗压控晶振，低电压压控晶振，低相位压控晶振，低相噪压控晶振，光学模块压控晶振，数据恢复应用压控晶振，通信设备压控晶振，具有低抖动低电压的特点。产品很适合用于SONET/SDH，xxDSL，110 GbE LAN/WAN，低抖动时钟生成，光学模块，时钟和数据恢复等应用。

Si550 VCXO利用Skyworks Solutions的先进DSPLL®电路提供高频率的低抖动时钟。Si550支持任何频率从10到945MHz，并选择频率到1417MHz。不像传统的VCXO晶振，其中每个输出需要不同的晶体频率，Si550使用一个固定晶体来提供宽范围的输出频率。这种基于IC的方法允许晶体谐振器提供卓越的频率稳定性和可靠性。SiliconCrystal,550AE100M000DGR,Si550压控振荡器,7050mm,100MHZ.2

SiliconCrystal,550AE100M000DGR,Si550压控振荡器,7050mm,100MHZ 参数表

Parameter Symbol Test Condition Min Typ Max Units
Supply Voltage1 VDD 3.3 V option 2.97 3.3 3.63 V
2.5 V option 2.25 2.5 2.75 V
1.8 V option 1.71 1.8 1.89 V
Supply Current IDD Output enabled
LVPECL
CML
LVDS
CMOS


120
108
99
90 		130
117
108
98 		mA
tristate mode 60 75 mA
Output Enable (OE)2 VIH 0.75 x VDD V
VIL 0.5 V
Operating Temperature Range TA –40 85 °C
Parameter Symbol Test Condition Min Typ Max Units
Control Voltage Tuning Slope1,2,3 KV 10 to 90% of VDD




33
45
90
135
180
356




ppm/V
Control Voltage Linearity4 LVC BSL –5 ±1 +5 %
Incremental –10 ±5 +10 %
Modulation Bandwidth BW 9.3 10.0 10.7 kHz
VCInput Impedance ZVC 500 kΩ
Nominal Control Voltage VCNOM @ fO VDD/2 V
Control Voltage Tuning Range VC 0 VDD V
Parameter Symbol Test Condition Min Typ Max Units
Nominal Frequency1,2,3 fO LVDS/CML/LVPECL
100
MHz
CMOS 10 160 MHz
Temperature Stability1,4 TA= –40 to +85 ºC –20
–50
–100

+20
+50
+100 		ppm
Absolute Pull Range1,4 APR ±12 ±375 ppm
Aging Frequency drift over first year. ±3 ppm
Frequency drift over 15 year life. ±10
Power up Time5 tOSC 10 ms
Parameter Symbol Test Condition Min Typ Max Units
LVPECL Output Option1 VO mid-level VDD– 1.42 VDD– 1.25 V
VOD swing (diff) 1.1 1.9 VPP
VSE swing (single-ended) 0.55 0.95 VPP
LVDS Output Option2 VO mid-level 1.125 1.20 1.275 V
VOD swing (diff) 0.5 0.7 0.9 VPP
CML Output Option2 VO 2.5/3.3 V option mid-level — VDD– 1.30 — V
1.8 V option mid-level — VDD– 0.36 — V
VOD 2.5/3.3 V option swing (diff) 1.10 1.50 1.90 VPP
1.8 V option swing (diff) 0.35 0.425 0.50 VPP
CMOS Output Option3 VOH IOH= 32 mA 0.8 x VDD — VDD V
VOL IOL= 32 mA — — 0.4 V
Rise/Fall time (20/80%) tR,tF LVPECL/LVDS/CML — — 350 ps
CMOS with CL= 15 pF — 1 — ns
Symmetry (duty cycle) SYM LVPECL:VDD– 1.3 V (diff)
LVDS:1.25 V (diff)
CMOS:VDD/2 		45 — 55 %
3

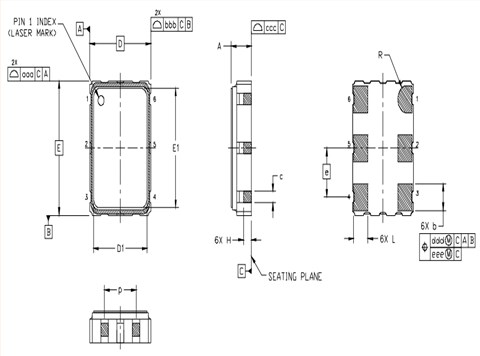

SiliconCrystal,550AE100M000DGR,Si550压控振荡器,7050mm,100MHZ尺寸图Si550

SiliconCrystal,550AE100M000DGR,Si550压控振荡器,7050mm,100MHZ

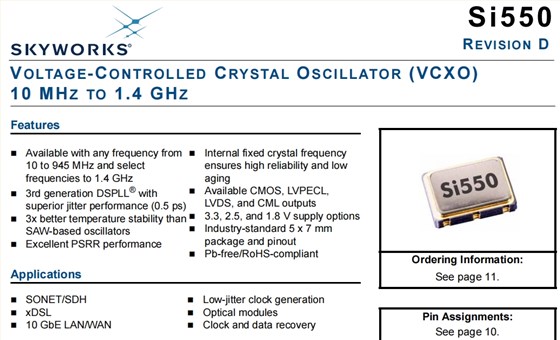

有源晶振产品特点：

可用于的任何频率

10至945MHz，然后选择频率至1.4GHz

第三代DSPLL®卓越的抖动性能（0.5ps）

温度稳定性是SAW振荡器

出色的PSRR性能

内部固定晶体频率

确保高可靠性和低成本

变老

可用的CMOS、LVPECL、LVDS和CML输出

3.3、2.5和1.8 V电源选项

行业标准5x7mm包装和引脚

无铅/符合RoHS

Si550 1

Si550 2

Manufacturer Part Number原厂代码 欧美晶振品牌 Series型号 Frequency 频率 Voltage - Supply电压 Frequency Stability频率稳定度
531BB125M000DG Silicon Labs Si531 125MHz 3.3V ±20ppm
531FB200M000DG Silicon振荡器 Si531 200MHz 2.5V ±20ppm
531FC250M000DG Silicon振荡器 Si531 250MHz 2.5V ±7ppm
531FB125M000DG Silicon振荡器 Si531 125MHz 2.5V ±20ppm
531BC000110DG Silicon振荡器 Si531 148.35165MHz 3.3V ±7ppm
531BC200M000DG Silicon振荡器 Si531 200MHz 3.3V ±7ppm
531BC250M000DG Silicon振荡器 Si531 250MHz 3.3V ±7ppm
531BC125M000DG Silicon振荡器 Si531 125MHz 3.3V ±7ppm
531FB106M250DG Silicon振荡器 Si531 106.25MHz 2.5V ±20ppm
531AC156M250DG Silicon振荡器 Si531 156.25MHz 3.3V ±7ppm
531AC200M000DG Silicon振荡器 Si531 200MHz 3.3V ±7ppm
531BC148M500DG Silicon振荡器 Si531 148.5MHz 3.3V ±7ppm
531BC156M250DG Silicon振荡器 Si531 156.25MHz 3.3V ±7ppm
531AC125M000DG Silicon振荡器 Si531 125MHz 3.3V ±7ppm
531FC125M000DG Silicon振荡器 Si531 125MHz 2.5V ±7ppm
531FC156M250DG Silicon振荡器 Si531 156.25MHz 2.5V ±7ppm
531FC148M500DG Silicon振荡器 Si531 148.5MHz 2.5V ±7ppm
531AC155M520DG Silicon振荡器 Si531 155.52MHz 3.3V ±7ppm
531BC155M520DG Silicon振荡器 Si531 155.52MHz 3.3V ±7ppm
531FC200M000DG Silicon振荡器 Si531 200MHz 2.5V ±7ppm
531AC622M080DG Silicon振荡器 Si531 622.08MHz 3.3V ±7ppm
531AC312M500DG Silicon振荡器 Si531 312.5MHz 3.3V ±7ppm
531AC106M250DG Silicon振荡器 Si531 106.25MHz 3.3V ±7ppm
531EC106M250DG Silicon振荡器 Si531 106.25MHz 2.5V ±7ppm
531BC187M500DG Silicon振荡器 Si531 187.5MHz 3.3V ±7ppm
531EC155M520DG Silicon振荡器 Si531 155.52MHz 2.5V ±7ppm
531AC187M500DG Silicon振荡器 Si531 187.5MHz 3.3V ±7ppm
531EC187M500DG Silicon振荡器 Si531 187.5MHz 2.5V ±7ppm
531EC000110DG Silicon振荡器 Si531 148.35165MHz 2.5V ±7ppm
531EC148M500DG Silicon振荡器 Si531 148.5MHz 2.5V ±7ppm
531FC155M520DG Silicon振荡器 Si531 155.52MHz 2.5V ±7ppm
531EC156M250DG Silicon振荡器 Si531 156.25MHz 2.5V ±7ppm
531AC311M040DG Silicon振荡器 Si531 311.04MHz 3.3V ±7ppm
531BC311M040DG Silicon振荡器 Si531 311.04MHz 3.3V ±7ppm
531EC311M040DG Silicon振荡器 Si531 311.04MHz 2.5V ±7ppm
531EC622M080DG Silicon振荡器 Si531 622.08MHz 2.5V ±7ppm
531FC622M080DG Silicon振荡器 Si531 622.08MHz 2.5V ±7ppm
531FC311M040DG Silicon振荡器 Si531 311.04MHz 2.5V ±7ppm
531BC622M080DG Silicon振荡器 Si531 622.08MHz 3.3V ±7ppm
531FC312M500DG Silicon振荡器 Si531 312.5MHz 2.5V ±7ppm
531EC312M500DG Silicon振荡器 Si531 312.5MHz 2.5V ±7ppm
531AC250M000DG Silicon振荡器 Si531 250MHz 3.3V ±7ppm
531EC250M000DG Silicon振荡器 Si531 250MHz 2.5V ±7ppm
531BC312M500DG Silicon振荡器 Si531 312.5MHz 3.3V ±7ppm
531AA156M250DG Silicon振荡器 Si531 156.25MHz 3.3V ±50ppm
531BC106M250DG Silicon振荡器 Si531 106.25MHz 3.3V ±7ppm
531EC125M000DG Silicon振荡器 Si531 125MHz 2.5V ±7ppm
531FC106M250DG Silicon振荡器 Si531 106.25MHz 2.5V ±7ppm
531FC187M500DG Silicon振荡器 Si531 187.5MHz 2.5V ±7ppm
531FC000110DG Silicon振荡器 Si531 148.35165MHz 2.5V ±7ppm
531EC200M000DG Silicon振荡器 Si531 200MHz 2.5V ±7ppm
531AC000110DG Silicon振荡器 Si531 148.35165MHz 3.3V ±7ppm
531AC148M500DG Silicon振荡器 Si531 148.5MHz 3.3V ±7ppm
550CD74M2500DGR Silicon振荡器 Si550 74.25MHz 3.3V ±50ppm
531AC125M000DGR Silicon振荡器 Si531 125MHz 3.3V ±7ppm
531BC125M000DGR Silicon振荡器 Si531 125MHz 3.3V ±7ppm
531EC125M000DGR Silicon振荡器 Si531 125MHz 2.5V ±7ppm
531FC125M000DGR Silicon振荡器 Si531 125MHz 2.5V ±7ppm
531AC106M250DGR Silicon振荡器 Si531 106.25MHz 3.3V ±7ppm
531BC106M250DGR Silicon振荡器 Si531 106.25MHz 3.3V ±7ppm
531EC106M250DGR Silicon振荡器 Si531 106.25MHz 2.5V ±7ppm
531FC106M250DGR Silicon振荡器 Si531 106.25MHz 2.5V ±7ppm
531FC25M0000DGR Silicon振荡器 Si531 25MHz 2.5V ±7ppm
531AC155M520DGR Silicon振荡器 Si531 155.52MHz 3.3V ±7ppm
531AC156M250DGR Silicon振荡器 Si531 156.25MHz 3.3V ±7ppm
531BC155M520DGR Silicon振荡器 Si531 155.52MHz 3.3V ±7ppm
531BC156M250DGR Silicon振荡器 Si531 156.25MHz 3.3V ±7ppm
531EC155M520DGR Silicon振荡器 Si531 155.52MHz 2.5V ±7ppm
531EC156M250DGR Silicon振荡器 Si531 156.25MHz 2.5V ±7ppm
531FC155M520DGR Silicon振荡器 Si531 155.52MHz 2.5V ±7ppm
531FC156M250DGR Silicon振荡器 Si531 156.25MHz 2.5V ±7ppm
531AC187M500DGR Silicon振荡器 Si531 187.5MHz 3.3V ±7ppm
531BC187M500DGR Silicon振荡器 Si531 187.5MHz 3.3V ±7ppm
531EC187M500DGR Silicon振荡器 Si531 187.5MHz 2.5V ±7ppm
531FC187M500DGR Silicon振荡器 Si531 187.5MHz 2.5V ±7ppm
531AC000110DGR Silicon振荡器 Si531 148.35165MHz 3.3V ±7ppm
531AC148M500DGR Silicon振荡器 Si531 148.5MHz 3.3V ±7ppm
531AC200M000DGR Silicon Crystal Si531 200MHz 3.3V ±7ppm
531BC000110DGR Silicon振荡器 Si531 148.35165MHz 3.3V ±7ppm
531BC148M500DGR Silicon振荡器 Si531 148.5MHz 3.3V ±7ppm
531BC200M000DGR Silicon振荡器 Si531 200MHz 3.3V ±7ppm
531EC000110DGR Silicon振荡器 Si531 148.35165MHz 2.5V ±7ppm
531EC148M500DGR Silicon振荡器 Si531 148.5MHz 2.5V ±7ppm
531EC200M000DGR Silicon振荡器 Si531 200MHz 2.5V ±7ppm
531FC000110DGR Silicon振荡器 Si531 148.35165MHz 2.5V ±7ppm
531FC148M500DGR Silicon振荡器 Si531 148.5MHz 2.5V ±7ppm
531FC200M000DGR Silicon振荡器 Si531 200MHz 2.5V ±7ppm
550AE100M000DGR Silicon振荡器 Si550 100MHz 3.3V ±20ppm
550AE100M000DG Silicon振荡器 Si550 100MHz 3.3V ±20ppm
531AC312M500DGR Silicon振荡器 Si531 312.5MHz 3.3V ±7ppm
531BC312M500DGR Silicon振荡器 Si531 312.5MHz 3.3V ±7ppm
531EC312M500DGR Silicon振荡器 Si531 312.5MHz 2.5V ±7ppm
531FC312M500DGR Silicon振荡器 Si531 312.5MHz 2.5V ±7ppm
531AC250M000DGR Silicon振荡器 Si531 250MHz 3.3V ±7ppm
531AC311M040DGR Silicon振荡器 Si531 311.04MHz 3.3V ±7ppm
531AC622M080DGR Silicon振荡器 Si531 622.08MHz 3.3V ±7ppm
531BC250M000DGR Silicon振荡器 Si531 250MHz 3.3V ±7ppm

5
