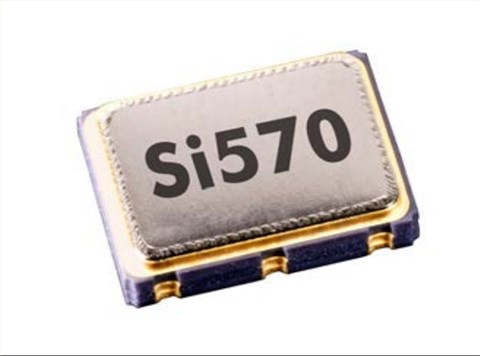

571BMC000804DGR Skyworks差分振荡器Si571 6G室内路由器晶振

571BMC000804DGR Skyworks差分振荡器Si571 6G室内路由器晶振571BMC000804DGR Skyworks差分振荡器Si571 6G室内路由器晶振

产品简介


571BMC000804DGR Skyworks差分振荡器Si571 6G室内路由器晶振，尺寸7.0x5.0mm，频率156.25MHZ，输出逻辑LVDS，OSC振荡器，VCXO压控晶振， LVDS输出晶振，LVDS差分晶振，压控差分晶振，压控晶体振荡器，有源贴片晶振，7050贴片差分晶振，低抖动差分晶振，低电压压控晶振，低功耗差分晶振，低抖动时钟晶振，光模块专用差分晶振，低相位差分晶振，低耗能差分晶振，具有良好的耐压性能，适用于SONET/SDH?xDSL，10 GbE LAN/WAN，ATE，高性能仪表，低抖动时钟生成，光模块，时钟和数据恢复等领域。

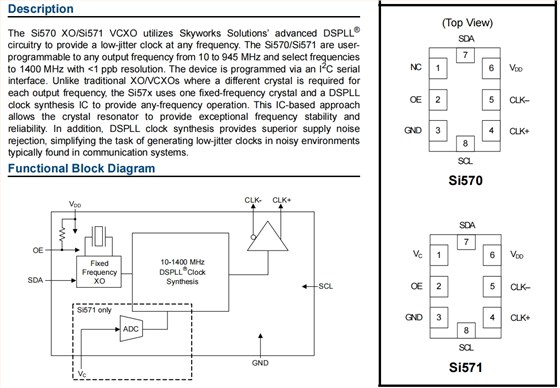

与传统的XO/VCXOs不同，每个输出频率都需要一个不同的晶体，Si57x压控晶体振荡器使用一个固定频率的晶体和一个DSPLL时钟合成IC来提供任意频率的操作。这种基于集成电路的方法允许晶体谐振器提供特殊的频率稳定性和可靠性。此外，DSPLL时钟合成提供了优越的电源噪声抑制，简化了在通信系统中常见的噪声环境中产生低抖动时钟的任务。571BMC000804DGR Skyworks差分振荡器Si571 6G室内路由器晶振.


产品详情

1

571BMC000804DGR Skyworks差分振荡器Si571 6G室内路由器晶振，尺寸7.0x5.0mm，频率156.25MHZ，输出逻辑LVDS，OSC振荡器，VCXO压控晶振， LVDS输出晶振，LVDS差分晶振，压控差分晶振，压控晶体振荡器，有源贴片晶振，7050贴片差分晶振，低抖动差分晶振，低电压压控晶振，低功耗差分晶振，低抖动时钟晶振，光模块专用差分晶振，低相位差分晶振，低耗能差分晶振，具有良好的耐压性能，适用于SONET/SDH?xDSL，10 GbE LAN/WAN，ATE，高性能仪表，低抖动时钟生成，光模块，时钟和数据恢复等领域。

与传统的XO/VCXOs不同，每个输出频率都需要一个不同的晶体，Si57x压控晶体振荡器使用一个固定频率的晶体和一个DSPLL时钟合成IC来提供任意频率的操作。这种基于集成电路的方法允许晶体谐振器提供特殊的频率稳定性和可靠性。此外，DSPLL时钟合成提供了优越的电源噪声抑制，简化了在通信系统中常见的噪声环境中产生低抖动时钟的任务。571BMC000804DGR Skyworks差分振荡器Si571 6G室内路由器晶振.

2

571BMC000804DGR Skyworks差分振荡器Si571 6G室内路由器晶振参数表

Parameter Symbol Test Condition Min Typ Max Unit
Supply Voltage1 VDD 3.3 V option 2.97 3.3 3.63 V
2.5 V option 2.25 2.5 2.75
1.8 V option 1.71 1.8 1.89
Supply Current IDD Output enabled
LVPECL
CML
LVDS
CMOS


120
108
99
90 		130
117
108
98 		mA
TriState mode 60 75
Output Enable (OE)2,
Serial Data (SDA),
Serial Clock (SCL) 		VIH 0.75 x VDD V
VIL 0.5
Operating Temperature Range TA –40 85 ºC
Parameter Symbol Test Condition Min Typ Max Unit
Control Voltage Tuning Slope1,2,3 KV VC10 to 90% of VDD — 33
45
90
135
180
356 		— ppm/V
Control Voltage Linearity4 LVC BSL –5 ±1 +5 %
Incremental –10 ±5 +10
Modulation Bandwidth BW 9.3 10.0 10.7 kHz
VCInput Impedance ZVC 500 kΩ
Nominal Control Voltage5 VCNOM @ fO VDD/2 V
Control Voltage Tuning Range VC 0 VDD V
Parameter Symbol Test Condition Min Typ Max Unit
Programmable Frequency
Range1,2 		fO LVPECL/LVDS/CML 10 — 1417.5 MHz
CMOS 10 — 160
Temperature Stability1,3 TA= –40 to +85 ºC –7
–20
–50
–100 		—
—
—
— 		7
+20
+50
+100 		ppm
Initial Accuracy — 1.5 — ppm
Aging fa Frequency drift over first year — — ±3 ppm
Frequency drift over 20-year life — — ±10 ppm
Total Stability Temp stability = ±7 ppm ±20 ppm
Temp stability = ±20 ppm ±31.5 ppm
Temp stability = ±50 ppm — — ±61.5 ppm
Absolute Pull Range1,3 APR ±12 — ±375 ppm
Power up Time4 tOSC — — 10 ms

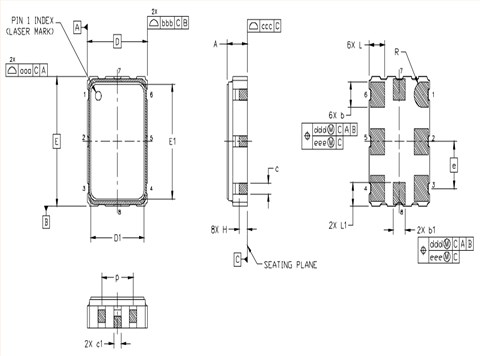

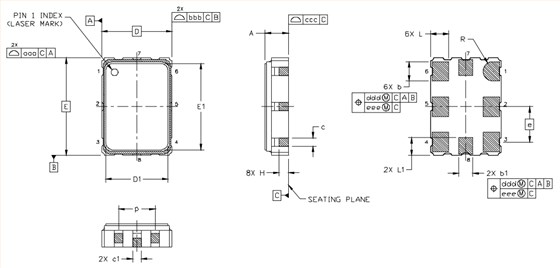

3571BMC000804DGR Skyworks差分振荡器Si571 6G室内路由器晶振 尺寸图

Si570 Si571

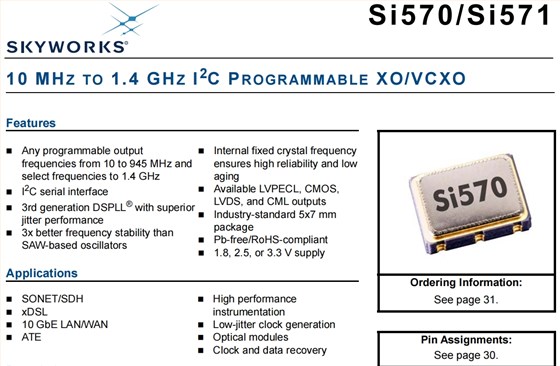

压控晶振产品特性：

任何可编程输出频率从10到945MHz和选择频率1.4 GHz

I 2C串行接口

3第二代DSPLL®优越的抖动性能

3 x更好的基于振荡器频率稳定性

内部固定晶体频率确保高可靠性和低老化

可用LVPECL，CMOS，LVDS和CML输出

工业标准5x7 mm包

无铅/RoHS兼容

1.8,2.5，或3.3 V供应

Si570 Si571 1Si570 Si571 2

更多相关Skyworks晶振型号

Mfr Part # Mfr Description Series Frequency Output
571QEA001679DG Skyworks有源晶振 XTAL OSC VCXO 873.5150MHZ CML Si571 873.515 MHz CML
571AEA000122DG Skyworks有源晶振 XTAL OSC VCXO 1.0000GHZ LVPECL Si571 1 GHz LVPECL
571AEA000122DGR Skyworks有源晶振 XTAL OSC VCXO 1.0000GHZ LVPECL Si571 1 GHz LVPECL
571BMC000804DG Skyworks有源晶振 XTAL OSC VCXO 156.2500MHZ LVDS Si571 156.25 MHz LVDS
571BMC000804DGR Skyworks有源晶振 XTAL OSC VCXO 156.2500MHZ LVDS Si571 156.25 MHz LVDS
571BAA000522DG Skyworks有源晶振 XTAL OSC VCXO 545.0000MHZ LVDS Si571 545 MHz LVDS
571BBA000107DG Skyworks有源晶振 XTAL OSC VCXO 10.0000MHZ LVDS Si571 10 MHz LVDS
571BBA000126DG Skyworks有源晶振 XTAL OSC VCXO 200.0000MHZ LVDS Si571 200 MHz LVDS
571BFA000166DG Skyworks有源晶振 XTAL OSC VCXO 622.0800MHZ LVDS Si571 622.08 MHz LVDS
571DCA000107DG Skyworks有源晶振 XTAL OSC VCXO 10.0000MHZ CML SMD Si571 10 MHz CML
571DDA000112DG Skyworks有源晶振 XTAL OSC VCXO 10.0000MHZ CML SMD Si571 10 MHz CML
571ECA000107DG Skyworks有源晶振 XTAL OSC VCXO 10.0000MHZ LVPECL Si571 10 MHz LVPECL
571FCA000122DG Skyworks有源晶振 XTAL OSC VCXO 1.0000GHZ LVDS SMD Si571 1 GHz LVDS
571FCA000313DG Skyworks有源晶振 XTAL OSC VCXO 300.0000MHZ LVDS Si571 300 MHz LVDS
571FCA001742DG Skyworks有源晶振 XTAL OSC VCXO 300.0000MHZ LVDS Si571 300 MHz LVDS
571FDA000113DG Skyworks有源晶振 XTAL OSC VCXO 311.0400MHZ LVDS Si571 311.04 MHz LVDS
571HDA001692DG Skyworks有源晶振 XTAL OSC VCXO 873.5154MHZ CML Si571 873.5154 MHz CML
571KDA001063DG Skyworks有源晶振 XTAL OSC VCXO 230.4000MHZ CML Si571 230.4 MHz CML
571KDA001064DG Skyworks有源晶振 XTAL OSC VCXO 589.8240MHZ CML Si571 589.824 MHz CML
571MDA001661DG Skyworks有源晶振 XTAL OSC VCXO 496.685652MHZ LVPE Si571 496.685652 MHz LVPECL
571NCA000107DG Skyworks有源晶振 XTAL OSC VCXO 10.0000MHZ LVDS Si571 10 MHz LVDS
571QDA001801DG Skyworks有源晶振 XTAL OSC VCXO 873.5150MHZ CML Si571 873.515 MHz CML
571QDA001802DG Skyworks有源晶振 XTAL OSC VCXO 873.5150MHZ CML Si571 873.515 MHz CML
571QFA000106DG Skyworks有源晶振 XTAL OSC VCXO 155.5200MHZ CML Si571 155.52 MHz CML
571QFA000420DG Skyworks有源晶振 XTAL OSC VCXO 644.53125MHZ CML Si571 644.53125 MHz CML
571SCA000121DG Skyworks有源晶振 XTAL OSC VCXO 100.0000MHZ 差分晶振LVDS Si571 100 MHz LVDS
571ACA000107DG Skyworks有源晶振 XTAL OSC VCXO 10.0000MHZ LVPECL Si571 10 MHz LVPECL
571ACA000112DG Skyworks有源晶振 XTAL OSC VCXO 10.0000MHZ LVPECL Si571 10 MHz LVPECL
571ACA000122DG Skyworks有源晶振 XTAL OSC VCXO 1.0000GHZ LVPECL Si571 1 GHz LVPECL
571ACA000141DG Skyworks有源晶振 XTAL OSC VCXO 56.3200MHZ LVPECL Si571 56.32 MHz LVPECL
571ACA000148DG Skyworks有源晶振 XTAL OSC VCXO 24.5760MHZ LVPECL Si571 24.576 MHz LVPECL
571ACA000206DG Skyworks有源晶振 XTAL OSC VCXO 321.4000MHZ LVPECL Si571 321.4 MHz LVPECL
571ACA000209DG Skyworks有源晶振 XTAL OSC VCXO 14.1000MHZ LVPECL Si571 14.1 MHz LVPECL
571ADA000107DG Skyworks有源晶振 XTAL OSC VCXO 10.0000MHZ LVPECL Si571 10 MHz LVPECL
571ADA000112DG Skyworks有源晶振 XTAL OSC VCXO 10.0000MHZ LVPECL Si571 10 MHz LVPECL
571ADA000382DG Skyworks有源晶振 XTAL OSC VCXO 1.3750GHZ LVPECL Si571 1.375 GHz LVPECL
571ADA001549DG Skyworks有源晶振 XTAL OSC VCXO 993.409691MHZ LVPE Si571 993.409691 MHz LVPECL
571ADA001841DG Skyworks有源晶振 XTAL OSC VCXO 802.5000MHZ LVPECL Si571 802.5 MHz LVPECL
571AFA000122DG Skyworks有源晶振 XTAL OSC VCXO 1.0000GHZ LVPECL Si571 1 GHz LVPECL
571AFA000133DG Skyworks有源晶振 XTAL OSC VCXO 500.0000MHZ LVPECL Si571 500 MHz LVPECL
