ECS晶振CSM-4AX,ECS-160-S-28AX-TR进口晶振

频率:16MHZ

尺寸:12.50mm x 4.85mm

ECS晶振CSM-4AX,ECS-160-S-28AX-TR进口晶振,ECS晶振,CSM-4AX石英晶体谐振器,ECS-160-S-28AX-TR进口晶振,无源晶振,欧美晶振,伊西斯晶振,摄像机晶振,手持设备产品晶振,数码相机晶振,无线路由器晶振,录音机晶振,ECS-184-20-28AX-TR,ECS-250-18-28AX.




订购热线:86-0755-27838351
QQ咨询 点击这里给我发消息

大型高密度封装谐振器,陶瓷表面SMD四脚晶振,CSM-12晶振

ECS晶振CSM-4AX,ECS-160-S-28AX-TR进口晶振,ECS晶振,CSM-4AX石英晶体谐振器,ECS-160-S-28AX-TR进口晶振,无源晶振,欧美晶振,伊西斯晶振,摄像机晶振,手持设备产品晶振,数码相机晶振,无线路由器晶振,录音机晶振.

大型高密度封装谐振器,陶瓷表面SMD四脚晶振,CSM-12晶振

ECS晶振CSM-4AX,ECS-160-S-28AX-TR进口晶振

ECS晶振规格

单位

CSM-4AX晶振

石英晶振基本条件

标准频率

f_nom

16 MHz

标准频率,可提供其他频率

储存温度

T_stg

-55℃~+125℃

裸存

工作温度

T_use

-10℃~+70℃

标准温度

激励功率

DL

100 μW Max.

推荐:1μW ~ 100μW

频率公差

f_— l

±30ppm
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.crystal95.com

频率温度特征

f_tem

±50ppm

超出标准的规格请联系我们.

负载电容

CL

20pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

40 Ω max

@25°C

频率老化

f_age

±5×10-6/year Max.

+25°C,第一年





大型高密度封装谐振器,陶瓷表面SMD四脚晶振,CSM-12晶振

ECS晶振CSM-4AX,ECS-160-S-28AX-TR进口晶振

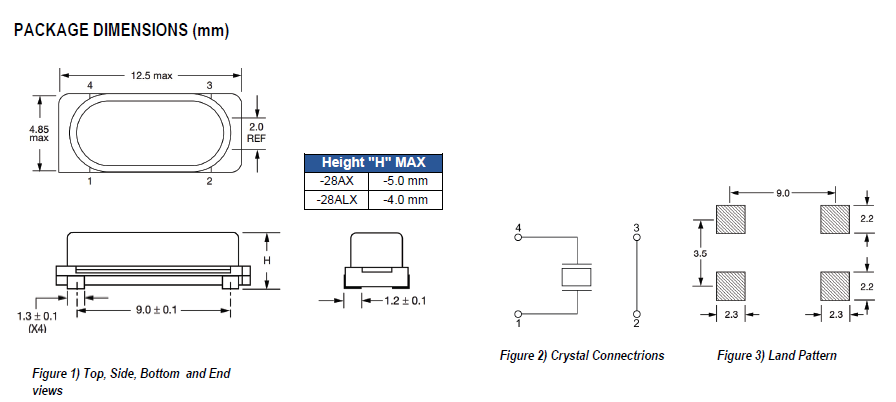

csm-4ax 12.5_4.85

大型高密度封装谐振器,陶瓷表面SMD四脚晶振,CSM-12晶振

ECS晶振CSM-4AX,ECS-160-S-28AX-TR进口晶振使用注意事项

关于冲洗清洁音叉型晶振由于采用小型、薄型的无源晶振芯片,以及相对而言频率与超音波清洁器相近,所以会由于共振而容易受到破坏,因此请不要用超音波清洁器来冲洗贴片晶振

关于机械性冲击

(1) 从设计角度而言,即使石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致石英芯片的破损。

在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件。

(2) 无源高精度晶体与电阻以及电容器的芯片产品不同,由于在内部对石英晶振晶片进行了密封保护,因此关于在自动安装时由于冲击而导致的影响,请在使用之前,恳请贵公司另外进行确认工作。

(3) 请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上,不得已要安装到同一块基板上时,请确保晶振能正常工作。ECS晶振CSM-4AX,ECS-160-S-28AX-TR进口晶振

耐焊性

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏陶瓷面贴片晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。


csm-4AX

ECS原厂编码 型号 频率 频率稳定度 频率偏差 负载电容 电阻 工作温度
ECS-100-20-28AX-TR CSM-4AX 10MHz ±50ppm ±30ppm 20pF 60 Ohm -10°C ~ 70°C
ECS-110.5-20-28AX-TR CSM-4AX 11.0592MHz ±50ppm ±30ppm 20pF 60 Ohm -10°C ~ 70°C
ECS-120-18-28AX-TR CSM-4AX 12MHz ±50ppm ±30ppm 18pF 60 Ohm -10°C ~ 70°C
ECS-120-32-28AX-TR CSM-4AX 12MHz ±50ppm ±30ppm 32pF 60 Ohm -10°C ~ 70°C
ECS-120-S-28AX-TR CSM-4AX 12MHz ±50ppm ±30ppm Series 60 Ohm -10°C ~ 70°C
ECS-122.8-20-28AX-TR CSM-4AX 12.288MHz ±50ppm ±30ppm 20pF 60 Ohm -10°C ~ 70°C
ECS-143-20-28AX-TR CSM-4AX 14.31818MHz ±50ppm ±30ppm 20pF 40 Ohm -10°C ~ 70°C
ECS-147.4-20-28AX-TR CSM-4AX 14.7456MHz ±50ppm ±30ppm 20pF 40 Ohm -10°C ~ 70°C
ECS-147.4-S-28AX-TR CSM-4AX 14.7456MHz ±50ppm ±30ppm Series 40 Ohm -10°C ~ 70°C
ECS-160-20-28AX-TR CSM-4AX 16MHz ±50ppm ±30ppm 20pF 40 Ohm -10°C ~ 70°C
ECS-160-S-28AX-TR CSM-4AX 16MHz ±50ppm ±30ppm Series 40 Ohm -10°C ~ 70°C
ECS-184-20-28AX-TR CSM-4AX 18.432MHz ±50ppm ±30ppm 20pF 40 Ohm -10°C ~ 70°C
ECS-200-20-28AX-TR CSM-4AX 20MHz ±50ppm ±30ppm 20pF 30 Ohm -10°C ~ 70°C
ECS-240-12-28AX-TR CSM-4AX 24MHz ±50ppm ±30ppm 12pF 30 Ohm -10°C ~ 70°C
ECS-240-20-28AX-TR CSM-4AX 24MHz ±50ppm ±30ppm 20pF 30 Ohm -10°C ~ 70°C
ECS-250-18-28AX CSM-4AX 25MHz ±50ppm ±30ppm 18pF 30 Ohm -10°C ~ 70°C
ECS-250-20-28AX-F-TR CSM-4AX 25MHz ±50ppm ±30ppm 20pF 30 Ohm -10°C ~ 70°C
ECS-36-20-28AX-TR CSM-4AX 3.6864MHz ±50ppm ±30ppm 20pF 200 Ohm -10°C ~ 70°C
ECS-40-20-28AX-TR CSM-4AX 4MHz ±50ppm ±30ppm 20pF 200 Ohm -10°C ~ 70°C
ECS-60-32-28AX-TR CSM-4AX 6MHz ±50ppm ±30ppm 32pF 100 Ohm -10°C ~ 70°C
ECS-73-20-28AX-TR CSM-4AX 7.3728MHz ±50ppm ±30ppm 20pF 80 Ohm -10°C ~ 70°C
ECS-80-16-28AX-TR CSM-4AX 8MHz ±50ppm ±30ppm 16pF 80 Ohm -10°C ~ 70°C
ECS-100-18-9X ECS-3X9X 10MHz ±50ppm ±50ppm 18pF 50 Ohm -10°C ~ 60°C
ECS-110.5-18-9X ECS-3X9X 11.0592MHz ±50ppm ±50ppm 18pF 50 Ohm -10°C ~ 60°C
ECS-120-18-9X ECS-3X9X 12MHz ±50ppm ±50ppm 18pF 50 Ohm -10°C ~ 60°C
ECS-143-18-9X ECS-3X9X 14.31818MHz ±50ppm ±50ppm 18pF 50 Ohm -10°C ~ 60°C
ECS-147.4-18-9X ECS-3X9X 14.7456MHz ±50ppm ±50ppm 18pF 50 Ohm -10°C ~ 60°C
ECS-160-18-9X ECS-3X9X 16MHz ±50ppm ±50ppm 18pF 50 Ohm -10°C ~ 60°C
ECS-184-18-9X ECS-3X9X 18.432MHz ±50ppm ±50ppm 18pF 50 Ohm -10°C ~ 60°C
ECS-196.6-18-9X ECS-3X9X 19.6608MHz ±50ppm ±50ppm 18pF 50 Ohm -10°C ~ 60°C
ECS-200-18-9X ECS-3X9X 20MHz ±50ppm ±50ppm 18pF 50 Ohm -10°C ~ 60°C
ECS-245.7-18-9X ECS-3X9X 24.576MHz ±50ppm ±50ppm 18pF 50 Ohm -10°C ~ 60°C
ECS-250-18-9X ECS-3X9X 25MHz ±50ppm ±50ppm 18pF 50 Ohm -10°C ~ 60°C
ECS-270-18-9X ECS-3X9X 27MHz ±50ppm ±50ppm 18pF 50 Ohm -10°C ~ 60°C
ECS-320-18-9X-F ECS-3X9X 32MHz ±50ppm ±50ppm 18pF 100 Ohm -10°C ~ 60°C
ECS-327-18-9X-F ECS-3X9X 32.768MHz ±50ppm ±50ppm 18pF 100 Ohm -10°C ~ 60°C
