ECS晶振CSM-3X,ECS-120-20-3X-EN-TR贴片晶振

频率:12MHZ

尺寸:7.60mm x 4.10mm

ECS晶振CSM-3X,ECS-120-20-3X-EN-TR贴片晶振,ECS晶振,CSM-3X无源晶振,ECS-120-20-3X-EN-TR贴片晶振,欧美进口晶振,储存卡晶振,数字电表晶振,摄像头晶振,DVD家电影音系统,家用电视机顶盒晶振,小体积晶振,晶体谐振器,ECS-196.6-20-3X-EN-TR,ECS-245.7-20-3X-TR,ECS-270-20-3X-TR.




订购热线:86-0755-27838351
QQ咨询 点击这里给我发消息

大型高密度封装谐振器,陶瓷表面SMD四脚晶振,CSM-12晶振

ECS晶振CSM-3X,ECS-120-20-3X-EN-TR贴片晶振,ECS晶振,CSM-3X无源晶振,ECS-120-20-3X-EN-TR贴片晶振,欧美进口晶振,储存卡晶振,数字电表晶振,摄像头晶振,DVD家电影音系统,家用电视机顶盒晶振,小体积晶振,晶体谐振器.

大型高密度封装谐振器,陶瓷表面SMD四脚晶振,CSM-12晶振

ECS晶振CSM-3X,ECS-120-20-3X-EN-TR贴片晶振

ECS晶振规格

单位

CSM-3X晶振

石英晶振基本条件

标准频率

f_nom

12 MHz

标准频率,可提供其他频率

储存温度

T_stg

-40℃~+85℃

裸存

工作温度

T_use

-40℃~+85℃

标准温度

激励功率

DL

100 μW Max.

推荐:1μW ~ 100μW

频率公差

f_— l

±30ppm
+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.kyoceracrystal.com/

频率温度特征

f_tem

±50ppm

超出标准的规格请联系我们.

负载电容

CL

20pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

60 Ω max

@25°C

频率老化

f_age

±5×10-6/year Max.

+25°C,第一年





大型高密度封装谐振器,陶瓷表面SMD四脚晶振,CSM-12晶振

ECS晶振CSM-3X,ECS-120-20-3X-EN-TR贴片晶振

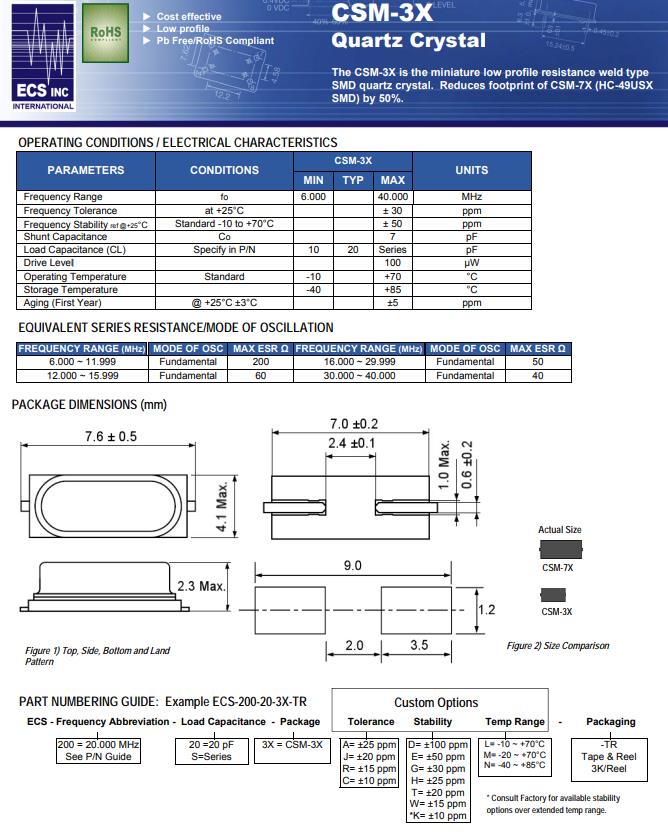

CSM-3X 7.6_4.1

大型高密度封装谐振器,陶瓷表面SMD四脚晶振,CSM-12晶振

ECS晶振CSM-3X,ECS-120-20-3X-EN-TR贴片晶振  使用注意事项

关于冲洗清洁音叉型晶振由于采用小型、薄型的无源晶振芯片,以及相对而言频率与超音波清洁器相近,所以会由于共振而容易受到破坏,因此请不要用超音波清洁器来冲洗晶振。

关于机械性冲击

(1) 从设计角度而言,即使石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致石英芯片的破损。

在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件。

(2) 无源高精度晶体与电阻以及电容器的芯片产品不同,由于在内部对石英晶振晶片进行了密封保护,因此关于在自动安装时由于冲击而导致的影响,请在使用之前,恳请贵公司另外进行确认工作。

(3) 请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上,不得已要安装到同一块基板上时,请确保晶振能正常工作。ECS晶振CSM-3X,ECS-120-20-3X-EN-TR贴片晶振

耐焊性

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏陶瓷面贴片晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。


CSM-3X

ECS原厂编码 型号 频率 频率稳定度 频率偏差 负载电容 电阻 工作温度
ECS-120-20-3X-EN-TR CSM-3X 12MHz ±50ppm ±30ppm 20pF 60 Ohm -40°C ~ 85°C
ECS-120-20-3X-TR CSM-3X 12MHz ±50ppm ±30ppm 20pF 60 Ohm -10°C ~ 70°C
ECS-122.8-20-3X-EN-TR CSM-3X 12.288MHz ±50ppm ±30ppm 20pF 60 Ohm -40°C ~ 85°C
ECS-122.8-20-3X-TR CSM-3X 12.288MHz ±50ppm ±30ppm 20pF 60 Ohm -10°C ~ 70°C
ECS-130-20-3X-EN-TR CSM-3X 13MHz ±50ppm ±30ppm 20pF 60 Ohm -40°C ~ 85°C
ECS-130-20-3X-TR CSM-3X 13MHz ±50ppm ±30ppm 20pF 60 Ohm -10°C ~ 70°C
ECS-135.6-20-3X-EN-TR CSM-3X 13.56MHz ±50ppm ±30ppm 20pF 60 Ohm -40°C ~ 85°C
ECS-135.6-20-3X-TR CSM-3X 13.56MHz ±50ppm ±30ppm 20pF 60 Ohm -10°C ~ 70°C
ECS-143-20-3X-EN-TR CSM-3X 14.31818MHz ±50ppm ±30ppm 20pF 60 Ohm -40°C ~ 85°C
ECS-143-20-3X-TR CSM-3X 14.31818MHz ±50ppm ±30ppm 20pF 60 Ohm -10°C ~ 70°C
ECS-147.4-20-3X-EN-TR CSM-3X 14.7456MHz ±50ppm ±30ppm 20pF 60 Ohm -40°C ~ 85°C
ECS-147.4-20-3X-TR CSM-3X 14.7456MHz ±50ppm ±30ppm 20pF 60 Ohm -10°C ~ 70°C
ECS-160-20-3X-EN-TR CSM-3X 16MHz ±50ppm ±30ppm 20pF 50 Ohm -40°C ~ 85°C
ECS-160-20-3X-TR CSM-3X 16MHz ±50ppm ±30ppm 20pF 50 Ohm -10°C ~ 70°C
ECS-184-20-3X-EN-TR CSM-3X 18.432MHz ±50ppm ±30ppm 20pF 50 Ohm -40°C ~ 85°C
ECS-184-20-3X-TR CSM-3X 18.432MHz ±50ppm ±30ppm 20pF 50 Ohm -10°C ~ 70°C
ECS-196.6-20-3X-EN-TR CSM-3X 19.6608MHz ±50ppm ±30ppm 20pF 50 Ohm -40°C ~ 85°C
ECS-196.6-20-3X-TR CSM-3X 19.6608MHz ±50ppm ±30ppm 20pF 50 Ohm -10°C ~ 70°C
ECS-200-20-3X-EN-TR CSM-3X 20MHz ±50ppm ±30ppm 20pF 50 Ohm -40°C ~ 85°C
ECS-200-20-3X-TR CSM-3X 20MHz ±50ppm ±30ppm 20pF 50 Ohm -10°C ~ 70°C
ECS-200-CDX-0914 CSM-3X 20MHz ±30ppm ±10ppm 10pF 50 Ohm -60°C ~ 105°C
ECS-245.7-20-3X-EN-TR CSM-3X 24.576MHz ±50ppm ±30ppm 20pF 50 Ohm -40°C ~ 85°C
ECS-245.7-20-3X-TR CSM-3X 24.576MHz ±50ppm ±30ppm 20pF 50 Ohm -10°C ~ 70°C
ECS-250-20-3X-EN-TR CSM-3X 25MHz ±50ppm ±30ppm 20pF 50 Ohm -40°C ~ 85°C
ECS-250-20-3X-TR CSM-3X 25MHz ±50ppm ±30ppm 20pF 50 Ohm -10°C ~ 70°C
ECS-270-20-3X-EN-TR CSM-3X 27MHz ±50ppm ±30ppm 20pF 50 Ohm -40°C ~ 85°C
ECS-270-20-3X-TR CSM-3X 27MHz ±50ppm ±30ppm 20pF 50 Ohm -10°C ~ 70°C
ECS-286.3-20-3X-EN-TR CSM-3X 28.63636MHz ±50ppm ±30ppm 20pF 50 Ohm -40°C ~ 85°C
ECS-286.3-20-3X-TR CSM-3X 28.63636MHz ±50ppm ±30ppm 20pF 50 Ohm -10°C ~ 70°C
ECS-300-20-3X-EN-TR CSM-3X 30MHz ±50ppm ±30ppm 20pF 40 Ohm -40°C ~ 85°C
ECS-300-20-3X-TR CSM-3X 30MHz ±50ppm ±30ppm 20pF 40 Ohm -10°C ~ 70°C
ECS-330-20-3X-EN-TR CSM-3X 33MHz ±50ppm ±30ppm 20pF 40 Ohm -40°C ~ 85°C
ECS-330-20-3X-TR CSM-3X 33MHz ±50ppm ±30ppm 20pF 40 Ohm -10°C ~ 70°C
ECS-400-20-3X-EN-TR CSM-3X 40MHz ±50ppm ±30ppm 20pF 40 Ohm -40°C ~ 85°C
ECS-400-20-3X-TR CSM-3X 40MHz ±50ppm ±30ppm 20pF 40 Ohm -10°C ~ 70°C
ECS-100-18-9X ECS-3X9X 10MHz ±50ppm ±50ppm 18pF 50 Ohm -10°C ~ 60°C
ECS-110.5-18-9X ECS-3X9X 11.0592MHz ±50ppm ±50ppm 18pF 50 Ohm -10°C ~ 60°C
ECS-120-18-9X ECS-3X9X 12MHz ±50ppm ±50ppm 18pF 50 Ohm -10°C ~ 60°C
ECS-143-18-9X ECS-3X9X 14.31818MHz ±50ppm ±50ppm 18pF 50 Ohm -10°C ~ 60°C
ECS-147.4-18-9X ECS-3X9X 14.7456MHz ±50ppm ±50ppm 18pF 50 Ohm -10°C ~ 60°C
ECS-160-18-9X ECS-3X9X 16MHz ±50ppm ±50ppm 18pF 50 Ohm -10°C ~ 60°C
