ECS-100-20-5PVX贴片晶振,伊西斯晶振CSM-7SSX

频率：10MHZ

尺寸：11.40mm x 4.70mm

ECS-100-20-5PVX贴片晶振,伊西斯晶振CSM-7SSX,ECS-100-20-5PVX贴片晶振,伊西斯晶振,CSM-7SSX石英晶体谐振器,无源晶振,欧美晶振,进口晶振,摄像头晶振,数码相机晶振,家电影音系统晶振,电视机顶盒晶振,家用电器晶振,游戏机晶振,ECS-110.5-20-5PVX,ECS-120-18-5PVX.

订购热线：86-0755-27838351

ECS-100-20-5PVX贴片晶振,伊西斯晶振CSM-7SSX,ECS-100-20-5PVX贴片晶振,伊西斯晶振,CSM-7SSX石英晶体谐振器,无源晶振,欧美晶振,进口晶振,摄像头晶振,数码相机晶振,家电影音系统晶振,电视机顶盒晶振,家用电器晶振,游戏机晶振.

大型高密度封装谐振器,陶瓷表面SMD四脚晶振,CSM-12晶振

ECS-100-20-5PVX贴片晶振,伊西斯晶振CSM-7SSX

ECS晶振规格	单位	CSM-7SSX晶振	石英晶振基本条件
标准频率	f_nom	10MHz	标准频率，可提供其他频率
储存温度	T_stg	-55℃~+125℃	裸存
工作温度	T_use	-10℃~+70℃	标准温度
激励功率	DL	100 μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±30ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.crystal95.com
频率温度特征	f_tem	±50ppm	超出标准的规格请联系我们.
负载电容	CL	20pF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	60 Ω max	@25°C
频率老化	f_age	±5×10-6/year Max.	+25°C,第一年

ECS-100-20-5PVX贴片晶振,伊西斯晶振CSM-7SSX

大型高密度封装谐振器,陶瓷表面SMD四脚晶振,CSM-12晶振

ECS-100-20-5PVX贴片晶振,伊西斯晶振CSM-7SSX使用注意事项

1：抗冲击：抗冲击是指晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。

2：辐射：将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。

3：化学制剂 / pH值环境：请勿在PH值范围可能导致腐蚀或溶解无源晶振或包装材料的环境下使用或储藏这些产品。

4：粘合剂：请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。）

5：卤化合物：请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。

6：静电：过高的静电可能会损坏无源晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

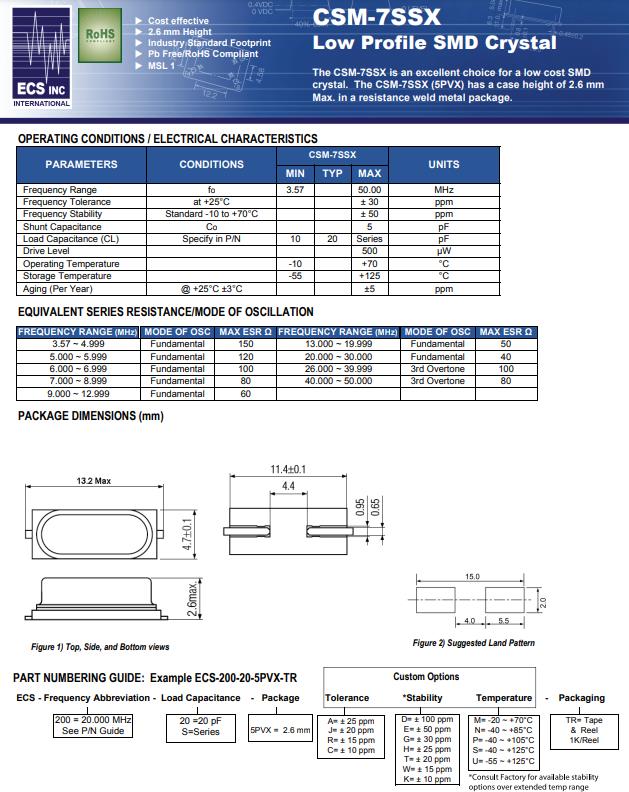

CSM-7SSX

ECS原厂编码	型号	频率	频率稳定度	频率偏差	负载电容	电阻	工作温度
ECS-100-20-5PVX	CSM-7SSX	10MHz	±50ppm	±30ppm	20pF	60 Ohm	-10°C ~ 70°C
ECS-110.5-20-5PVX	CSM-7SSX	11.0592MHz	±50ppm	±30ppm	20pF	60 Ohm	-10°C ~ 70°C
ECS-120-18-5PVX	CSM-7SSX	12MHz	±50ppm	±30ppm	18pF	60 Ohm	-10°C ~ 70°C
ECS-120-32-5PVX	CSM-7SSX	12MHz	±50ppm	±30ppm	32pF	60 Ohm	-10°C ~ 70°C
ECS-122.8-20-5PVX	CSM-7SSX	12.288MHz	±50ppm	±30ppm	20pF	60 Ohm	-10°C ~ 70°C
ECS-143-20-5PVX	CSM-7SSX	14.31818MHz	±50ppm	±30ppm	20pF	50 Ohm	-10°C ~ 70°C
ECS-147.4-20-5PVX	CSM-7SSX	14.7456MHz	±50ppm	±30ppm	20pF	50 Ohm	-10°C ~ 70°C
ECS-160-20-5PVX	CSM-7SSX	16MHz	±50ppm	±30ppm	20pF	50 Ohm	-10°C ~ 70°C
ECS-184-20-5PVX	CSM-7SSX	18.432MHz	±50ppm	±30ppm	20pF	50 Ohm	-10°C ~ 70°C
ECS-200-20-5PVX	CSM-7SSX	20MHz	±50ppm	±30ppm	20pF	40 Ohm	-10°C ~ 70°C
ECS-240-20-5PVX	CSM-7SSX	24MHz	±50ppm	±30ppm	20pF	40 Ohm	-10°C ~ 70°C
ECS-245.7-20-5PVX	CSM-7SSX	24.576MHz	±50ppm	±30ppm	20pF	40 Ohm	-10°C ~ 70°C
ECS-250-20-5PVX	CSM-7SSX	25MHz	±50ppm	±30ppm	20pF	40 Ohm	-10°C ~ 70°C
ECS-270-20-5PVX	CSM-7SSX	27MHz	±50ppm	±30ppm	20pF	40 Ohm	-10°C ~ 70°C
ECS-35-18-5PVX	CSM-7SSX	3.579545MHz	±50ppm	±30ppm	18pF	150 Ohm	-10°C ~ 70°C
ECS-36-20-5PVX	CSM-7SSX	3.6864MHz	±50ppm	±30ppm	20pF	150 Ohm	-10°C ~ 70°C
ECS-40-20-5PVX	CSM-7SSX	4MHz	±50ppm	±30ppm	20pF	150 Ohm	-10°C ~ 70°C
ECS-60-20-5PVX	CSM-7SSX	6MHz	±50ppm	±30ppm	20pF	100 Ohm	-10°C ~ 70°C
ECS-80-20-5PVX	CSM-7SSX	8MHz	±50ppm	±30ppm	20pF	80 Ohm	-10°C ~ 70°C
ECS-98.3-20-5PVX	CSM-7SSX	9.8304MHz	±50ppm	±30ppm	20pF	60 Ohm	-10°C ~ 70°C
