维管晶振,贴片晶振,VXN1晶振,无源SMD晶振

频率:24~54MHZ

尺寸:1.6*1.2mm

小体积贴片1612晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (1.6× 1.2 × 0.45 mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.
订购热线:86-0755-27838351
QQ咨询 点击这里给我发消息 维管晶振,贴片晶振,VXN1晶振,无源SMD晶振

Vectron国际公司是世界领先的频率控制、传感器和混合产品解决方案的设计、制造和营销的领导者,它采用了从直流到微波频率的大量声波(BAW)和表面声波(SAW)的最新技术。产品包括无源晶振和SMD晶振;频率翻译;时钟和数据恢复产品;看到过滤器;用于电信、数据通信、频率合成器、定时、导航、军事、航空和仪表系统的水晶过滤器和组件。

Vectron国际公司总部位于美国北部的哈德逊,在北美、欧洲和亚洲设有运营设施和销售办事处,它的技术能力在石英晶振和滤光器设计方面都很有名。公司提供的创新和能力反映了更高频率、低成本设计和小型化的趋势,以及更先进的技术集成解决方案。其中一些关键技术包括:ASIC设计、表面安装技术、陶瓷封装、混合制造到类“S”、“高频基础”(HFF)晶体设计和空间组件能力。

进口兆赫兹石英晶振,无源4脚3522谐振器,CC6A晶振

维管晶振,贴片晶振,VXN1晶振,无源SMD晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

石英晶振曲率半径加工技术:进口晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如:1、是指球面加工曲率半径的工艺设计( a、球面的余弦磨量; b、球面的均匀磨量;c、球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算)。

进口兆赫兹石英晶振,无源4脚3522谐振器,CC6A晶振

维管晶振规格

单位

VXN1晶振频率

石英晶振基本条件

标准频率

f_nom

24~54MHZ

标准频率

储存温度

T_stg

-40°C+90°C

裸存

工作温度

T_use

-0°C  +85°C

标准温度

激励功率

DL

15,100μW Max.

推荐:1μW  100μW

频率公差

f_— l

±15× 10-6 (标准),
(±15 × 10-6
 ±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.crystal95.com

频率温度特征

f_tem

±10 × 10-6/-20°C  +70°C

超出标准的规格请联系我们.

负载电容

CL

6~32PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5× 10-6 / year Max.

+25°C,第一年

进口兆赫兹石英晶振,无源4脚3522谐振器,CC6A晶振

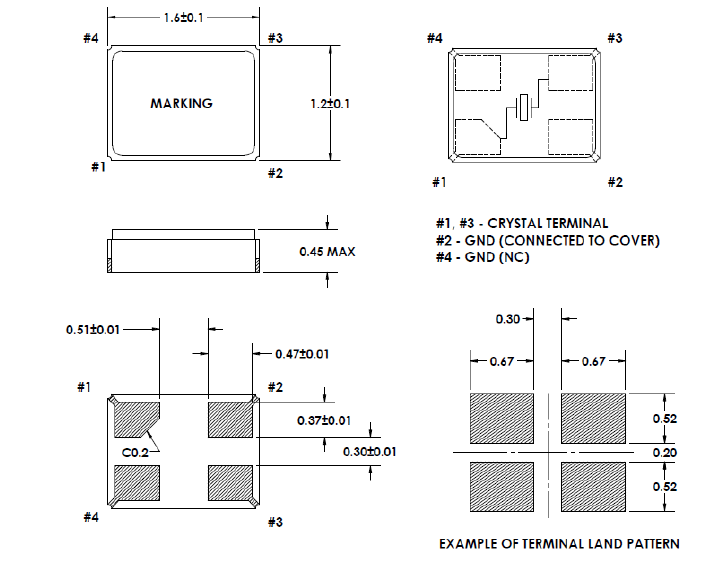

VXN1 1612

进口兆赫兹石英晶振,无源4脚3522谐振器,CC6A晶振

超声波清洗:(1)使用AT-切割晶体和表面面滤波器波(SAW)/声表面谐振器的1612小体积晶振产品,可以通过超声波进行清洗。但是,在某些条件下, 特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。维管晶振,贴片晶振,VXN1晶振,无源SMD晶振

(3)请勿清洗开启式产品(4)对于可清洗产品,应避免使用可能对陶瓷壳四脚贴片晶体产品产生负面影响的清洗剂或溶剂等。(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。

小体积四脚晶体操作:请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。使用环境(温度和湿度)请在规定的温度范围内使用。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。
