维管晶振,贴片晶振,VXM7晶振,进口晶体谐振器

频率:12~60MHZ

尺寸:3.2*2.5mm

3225mm体积贴片晶振适用于汽车电子领域的表面贴片型3225晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
订购热线:86-0755-27838351
QQ咨询 点击这里给我发消息 维管晶振,贴片晶振,VXM7晶振,进口晶体谐振器

Vectron国际公司是世界领先的频率控制、传感器和混合产品解决方案的设计、制造和营销的领导者,它采用了从直流到微波频率的大量声波(BAW)和表面声波(SAW)的最新技术。产品包括无源晶振和进口晶振;频率翻译;时钟和数据恢复产品;看到过滤器;用于电信、数据通信、频率合成器、定时、导航、军事、航空和仪表系统的水晶过滤器和组件。

Vectron国际公司总部位于美国北部的哈德逊,在北美、欧洲和亚洲设有运营设施和销售办事处,它的技术能力在石英晶振和滤光器设计方面都很有名。公司提供的创新和能力反映了更高频率、低成本设计和小型化的趋势,以及更先进的技术集成解决方案。其中一些关键技术包括:ASIC设计、表面安装技术、陶瓷封装、混合制造到类“S”、“高频基础”(HFF)晶体设计和空间组件能力。

进口兆赫兹石英晶振,无源4脚3522谐振器,CC6A晶振

维管晶振,贴片晶振,VXM7晶振,进口晶体谐振器,超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从12MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

晶振高精密点胶技术:石英晶体谐振器晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。

进口兆赫兹石英晶振,无源4脚3522谐振器,CC6A晶振

维管晶振规格

单位

VXM7晶振频率

石英晶振基本条件

标准频率

f_nom

12~60MHZ

标准频率

储存温度

T_stg

-40°C+90°C

裸存

工作温度

T_use

-0°C  +85°C

标准温度

激励功率

DL

10,100μW Max.

推荐:1μW  100μW

频率公差

f_— l

±10,100 × 10-6 (标准),
(±15 × 10-6
 ±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.crystal95.com

频率温度特征

f_tem

±10,20,30 × 10-6/-20°C  +70°C

超出标准的规格请联系我们.

负载电容

CL

6~32PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5× 10-6 / year Max.

+25°C,第一年

进口兆赫兹石英晶振,无源4脚3522谐振器,CC6A晶振

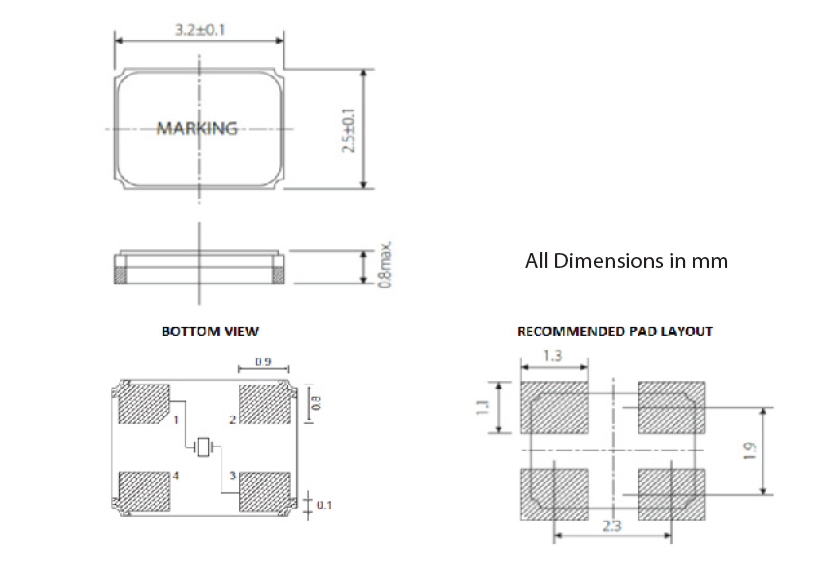

VXM7 3225

进口兆赫兹石英晶振,无源4脚3522谐振器,CC6A晶振

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于3225贴片晶振器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。维管晶振,贴片晶振,VXM7晶振,进口晶体谐振器

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存时,会影响3225mm无源谐振器频率稳定性或焊接性。请在正常温度和湿度环境下保存这些产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

耐焊性:将耐高温晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用产品。在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

进口兆赫兹石英晶振,无源4脚3522谐振器,CC6A晶振
