有源晶振是一款自身带有电源电压功能的石英晶体振荡器,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V~5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
频率：4-54MHZ

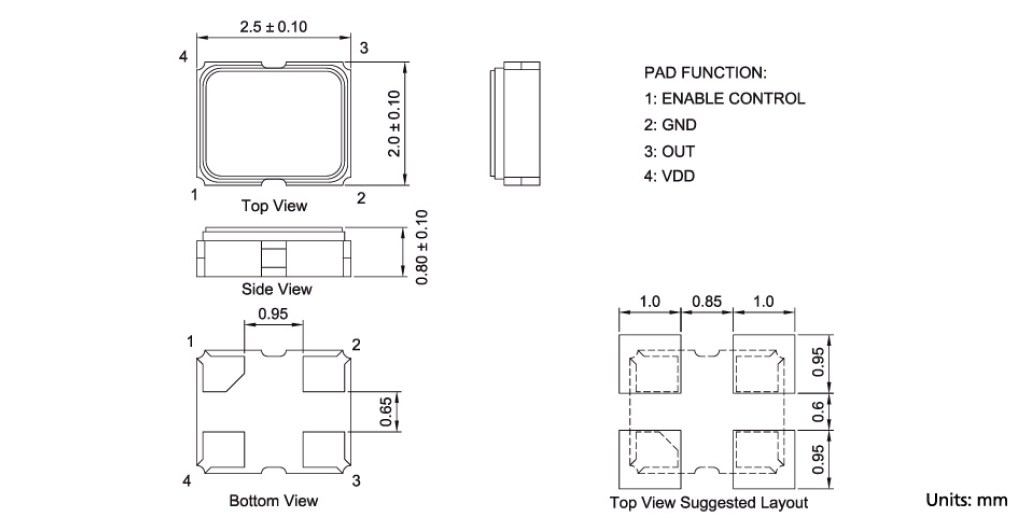

尺寸：2.5*2.0mm
TXC晶振,有源晶振,8W晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求
有源晶振高频振荡器使用IC与晶片设计匹配技术：有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑贴片晶振具有的电性外，还有石英晶体振荡器的电极设计等其它的特殊性，必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。
|
TXC晶振规格 |
单位 |
晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
4-54MHZ |
标准频率 |
|
储存温度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～ +85°C |
标准温度 |
|
激励功率 |
DL |
0.5μW |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±20× 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
-0.03±0.01× 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
15pF |
超出标准说明,请联系我们. |
|
电源电压 |
V |
1.8-3.3V |
|
|
频率老化 |
f_age |
±3× 10-6 / year Max. |
+25°C,第一年 |
| Manufacturer Part Number原厂代码 | Manufacturer品牌 | Series型号 | Part Status | Type 类型 | Frequency 频率 | Frequency Stability频率稳定度 | Operating Temperature 工作温度 | Current - Supply (Max) | Ratings | Mounting Type安装类型 | Package / Case包装/封装 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| 8W12000013 | TXC CORPORATION | 8W | Active | XO (Standard) | 12MHz | ±20ppm | -20°C ~ 70°C | - | - | Surface Mount | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.035" (0.90mm) |
| 8W12220001 | TXC CORPORATION | 8W | Active | XO (Standard) | 12.288MHz | ±50ppm | -40°C ~ 85°C | - | - | Surface Mount | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.035" (0.90mm) |
| 8W13070002 | TXC CORPORATION | 8W | Active | XO (Standard) | 13MHz | ±50ppm | -10°C ~ 70°C | - | - | Surface Mount | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.035" (0.90mm) |
| 8W25077003 | TXC CORPORATION | 8W | Active | XO (Standard) | 25MHz | ±30ppm | -40°C ~ 85°C | - | - | Surface Mount | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.035" (0.90mm) |
| 8W26000004 | TXC CORPORATION | 8W | Active | XO (Standard) | 26MHz | - | -20°C ~ 85°C | - | - | Surface Mount | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.035" (0.90mm) |
| 8W26000011 | TXC CORPORATION | 8W | Active | XO (Standard) | 26MHz | - | -20°C ~ 70°C | - | - | Surface Mount | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.035" (0.90mm) |
TXC有源晶振产品列表：
1.晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。
2.晶振产品的设计和生产直到出厂,金属面晶振都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。
3.机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。2520SMD振荡器这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
