泰艺晶振,贴片晶振,X3晶振,X3AEEJNANF-27.000000晶振

频率:24~54MHZ

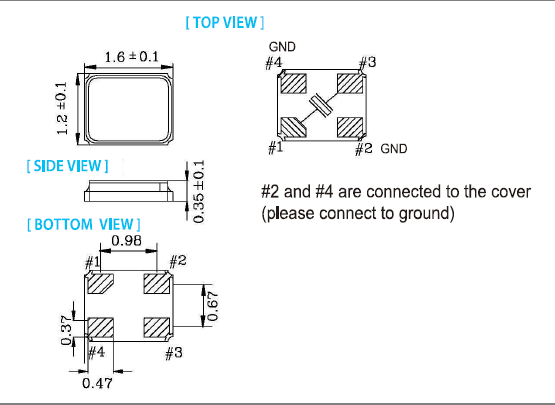

尺寸:1.6×1.2×0.35mm

泰艺1612贴片晶振本身超小型,薄型,重量轻,该石英晶振具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:86-0755-27838351
QQ咨询 点击这里给我发消息 泰艺晶振,贴片晶振,X3晶振,X3AEEJNANF-27.000000晶振

台湾泰艺晶振成立于民国89年3月,前身为泰电电业股份有限公司电子部(民国65年设立),泰艺晶振是一家专业晶振,石英晶振,有源晶振,压控晶振等其它频率控制元件制造商。主要产品包括『石英晶振』、『石英晶体振荡器』、『压控晶体振荡器』、『温补晶振』,并且是台湾唯一拥有生产『恒温控制晶体振荡器』技术的制造商,完整的晶振产品线提供一次性购足的服务。

泰艺电子以严谨的质量管制系统获得客户对产品的信赖度,健全的供应链管理掌握原材物料的来源,满足客户对石英频率元件的需求。

泰艺晶振,贴片晶振,X3晶振,X3AEEJNANF-27.000000晶振,贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器和普通的石英晶体谐振器的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD,SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型SMD晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。泰艺晶振,贴片晶振,X3晶振,X3AEEJNANF-27.000000晶振

泰艺晶振规格

单位

X3贴片晶振频率范围

石英晶振基本条件

标准频率

f_nom

24.00MHZ~54.0MHZ

标准频率

储存温度

T_stg

-40°C +105°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.crystal95.com/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF,20PF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

X3晶振,X3AEEJNANF-27.000000晶振,金属面薄型SMD晶振

针对泰艺小型X2晶振PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶振器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。

(2) 在设计时请参考相应的推荐封装。

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶体振荡器产品,并在开封后尽可能进行安装,以免长期储藏。

正常温度和湿度:

温度:+15°C 至+35°C,湿度25%RH至85%RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。泰艺晶振,贴片晶振,X3晶振,X3AEEJNANF-27.000000晶振
