Raltron晶振CO43,C04302-27.000-EXT-T有源晶振

频率:27MHZ

尺寸:7.0*5.0mm

Raltron晶振CO43,C04302-27.000-EXT-T有源晶振,拉隆晶振,OSC振荡器,石英晶体振荡器,SMD振荡器,普通有源晶振,7050mm石英晶振,型号CO43,编码C04302-27.000-EXT-T是一款金属面贴片型的SMD振荡器,尺寸为7050mm,频率为27MHZ,电压3.3 V,精度±20ppm,产品具备低抖动低相噪高精度的特点,超级适合用于航空电子,仪器仪表设备,医疗产品等领域.

C04310-32.000-EXT-T-TR石英有源晶振高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.


订购热线:86-0755-27838351
QQ咨询 点击这里给我发消息

1

        Raltron晶振CO43,C04302-27.000-EXT-T有源晶振,拉隆晶振,OSC振荡器,石英晶体振荡器,SMD振荡器,普通有源晶振,7050mm石英晶振,型号CO43,编码C04302-27.000-EXT-T是一款金属面贴片型的SMD振荡器,尺寸为7050mm,频率为27MHZ,电压3.3 V,精度±20ppm,产品具备低抖动低相噪高精度的特点,超级适合用于航空电子,仪器仪表设备,医疗产品等领域.

       C04310-32.000-EXT-T-TR有源晶振高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.Raltron晶振CO43,C04302-27.000-EXT-T有源晶振

2

C04302-27.000-EXT-T晶振  参数表

型号

CO43 (Osc)

输出频率范围

1.000MHZ~50.000MHZ

标准频率


27MHZ

电源电压范围

+1.8~+3.3V

电源电压(Vcc)

+1.8V/+2.6V/+2.8V/+3.0V/+3.3V

消耗电流

+1.5mA max.(f≦26MHz)/+2.0mA max.(26<f≦52MHz)

待机时电流

-

输出电压

0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled)

输出负载

10kΩ//10pF

频率稳定度

常温偏差

±1.5×10-6 max.(After 2 reflows)

温度特性

±0.5×10-6,±2.5×10-6 max./-30~+85℃
±0.5×10-6,±2.5×10-6 max./-40~+85℃(Option)

电源电压特性

±0.2×10-6 max.(VCC ±5%)

负载变化特性

±0.2×10-6 max.(10kΩ//10pF±10%)

长期变化

±1.0×10-6 max./year

频率控制

控制灵敏度

-

频率控制极性

-

启动时间

2.0ms max.

椭圆形石英金属壳晶振,49S假面贴片系列晶振,ATSSMGL晶振

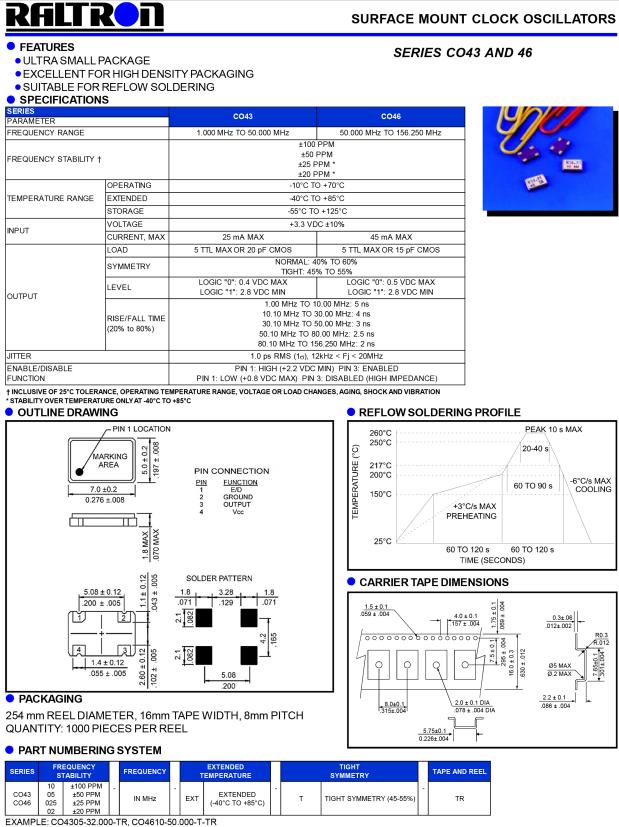

Raltron晶振CO43,C04302-27.000-EXT-T有源晶振  尺寸图

CO43 CO46 7050 OSC

椭圆形石英金属壳晶振,49S假面贴片系列晶振,ATSSMGL晶振

C04302-27.000-EXT-T晶振  使用注意事项

1.电源旁路电容
        使用本产品时,请放置一个约0.01的旁路电容μF,介于电源和GND之间(尽可能靠近产品终端尽可能)。
2.安装表面贴装晶体时钟振荡器
(1)安装电路板后温度快速变化
        当安装板的材料为表面安装时SPXO晶体振荡器封装膨胀系数不同于陶瓷的膨胀系数材料,焊接的圆角部分可能会破裂,如果受到影响长时间反复发生极端温度变化。你在这样的条件下,建议情况是这样的事先检查过。
(2)通过自动安装进行冲击
        当有源晶振被吸附或吸入时自动安装或超过的冲击过程安装振荡器时会发生指定值板,振荡器的特性会改变或恶化。
(3)板弯曲应力Raltron晶振CO43,C04302-27.000-EXT-T有源晶振
        将晶体时钟振荡器焊接到印刷后板,弯曲板可能会导致焊接部分剥落关闭或振荡器封装由于机械应力而破裂。
3.抗跌落冲击力
        本目录中的产品设计得非常高抗自由落体冲击(最多三次)。但是,如果错误地将产品从桌子等处丢弃,为确保最佳性能,建议您使用再次测量晶振的性能或您要求我们再次测量它。
4.静电
        本目录中的产品使用CMOS IC作为其有源产品元素。因此,在一个环境中处理产品对抗静电的措施拍摄。
5.耐高温
        关于耐高温性,使用产品时在温度为+ 125°C的极端环境中超过24小时,产品的所有特点无法保证。要特别注意存放产品在正确的温度范围内.

元器件详情 包装 Oscillator Type Operating Frequency Frequency Stability Supply Voltage Operating Temp Range Dimension
卷盘 25MHz ±50ppm 3.3V -40°C to +85°C 7 x 5 x 1.8 mm
CO4305-25.000-EXT-T-TR
Raltron
CO4 Series 25 MHz 3.3 V ±50 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
卷盘 25MHz ±50ppm 3.3V -20°C to +70°C 7 x 5 x 1.8 mm
CO4305-25.000-T-TR
Raltron
CO43 系列 25 MHz 7 x 5 mm 3.3 V ±50 ppm 表面贴装 时钟振荡器
管装
C01100-66.666MHZ
Raltron晶振
CO1 Series 66.666 MHz 20.8 x 13.2 mm 5 V ±100 ppm Through Hole Clock Oscillator
管装 20MHz ±100ppm 5V 0°C to 70°C 13.21 x 13.21 x 5.1 mm
C019100-20.000
Raltron
CO1 Series 20 MHz 5 V ±100 ppm -20°C TO +70°C Thru-Hole HCMOS Clock Oscillator
卷盘 27MHz ±20ppm 3.3V -40°C to +85°C 7 x 5 x 1.8 mm
C04302-27.000-EXT-T
Raltron
CO43 Series 27 MHz 7 x 5 mm 3.3 V ±20 ppm Surface Mount Clock Oscillator
卷盘
C04310-32.000-EXT-T-TR
Raltron
CO4 Series 32 MHz 3.3 V ±100 ppm -40°C TO +85°C SMT CMOS Clock Oscillator
CO43 raltron 11
