XLH晶振,进口贴片晶振,SPXO石英晶体振荡器

prevnext

IDT晶振,有源晶体振荡器,XLH晶振

频率：0.750MHz~250.000MHz

尺寸：5.0*3.2*1.2mm

5032mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

订购热线：86-0755-27838351

IDT晶振,有源晶体振荡器,XLH晶振.普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体振荡器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

IDT以其智能传感器和行业领先的时间组合来处理汽车应用.IDT在德国的全资子公司- IDT欧洲有限公司(前身为ZMD AG)运营其卓越的汽车中心.本公司卓越的子公司/中心是ts - 16949,根据iso26262的标准,支持功能性安全要求.由于微电子器件的功率耗散,热能的管理很重要,可以从任何电子产品中获得最好的性能.一种微电子设备的工作温度决定了产品的速度和可靠性.IDT晶振积极提高产品和包装,以产生最快、最可靠的设备.然而,由于产品性能往往受到其实现的影响,因此建议仔细考虑影响设备运行温度的因素,以达到最好的效果.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英贴片晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

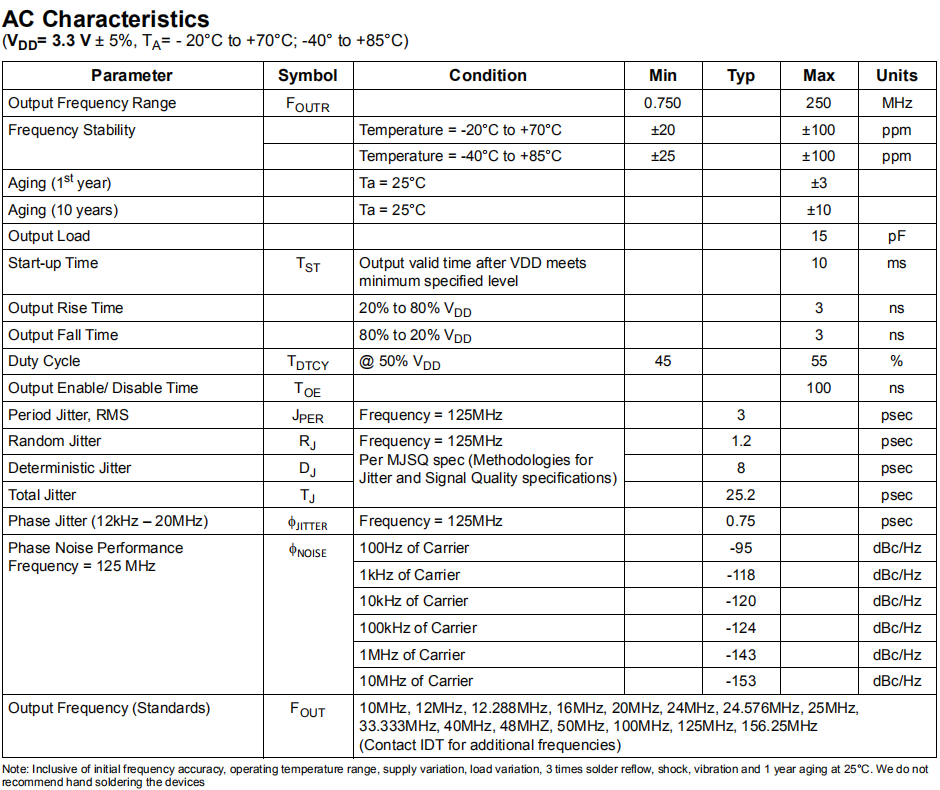

IDT晶振	XLH晶振
输出类型	HCMOS
输出负载	15pF
振荡模式	基本/第三泛音
电源电压	+2.5V，+3.3V
频率范围	0.750MHz~250.000MHz
频率稳定度	±20ppm ±25ppm ±50ppm ±100ppm
工作温度	-20℃~+70℃ -40℃~+85℃
保存温度	-55℃~+125℃
电压卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
启动时间	5 ms Max
相位抖动（12兆赫~20兆赫）	1个PS最大
老化率	±3 ppm /年最大

XLH5032

有源晶振的负载电容与阻抗

负载电容与阻抗有源耐高温晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.

使用环境（温度和湿度）

请在规定的温度范围内使用石英智能家居晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.

机械振动的影响

当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管进口欧美晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

耐焊性:

将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对石英晶振产品甚至进口晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英7050晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）.

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.

XLH
