SUNNY晶振,VCXO石英晶体振荡器,SVH F晶振

频率:1.000MHz~80.000MHz

尺寸:7.0*5.0*1.7mm

压控晶振(VCXO)压控石英晶体振荡器基本解决方案,PECL输出,输出频率60MHz到200MHz之间,出色的低相位噪声和抖动,三态功能,应用:SDH/SONET,以太网,基站,笔记本晶振应用,符合RoHS/无铅.
订购热线:86-0755-27838351
QQ咨询 点击这里给我发消息

1

SUNNY晶振,VCXO石英晶体振荡器,SVH F晶振.有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.

SUNNY晶振公司成立于1966年9月15日,主要产业有晶体振荡器及应用产品,自1966年9月15日成立以来,Sunny Electronics一直与三星电子和LG Electronics等顶级合作伙伴开展业务,在晶体振荡器和晶体振荡器领域已有50多年的历史,是韩国主要的电子组件制造商.

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

2

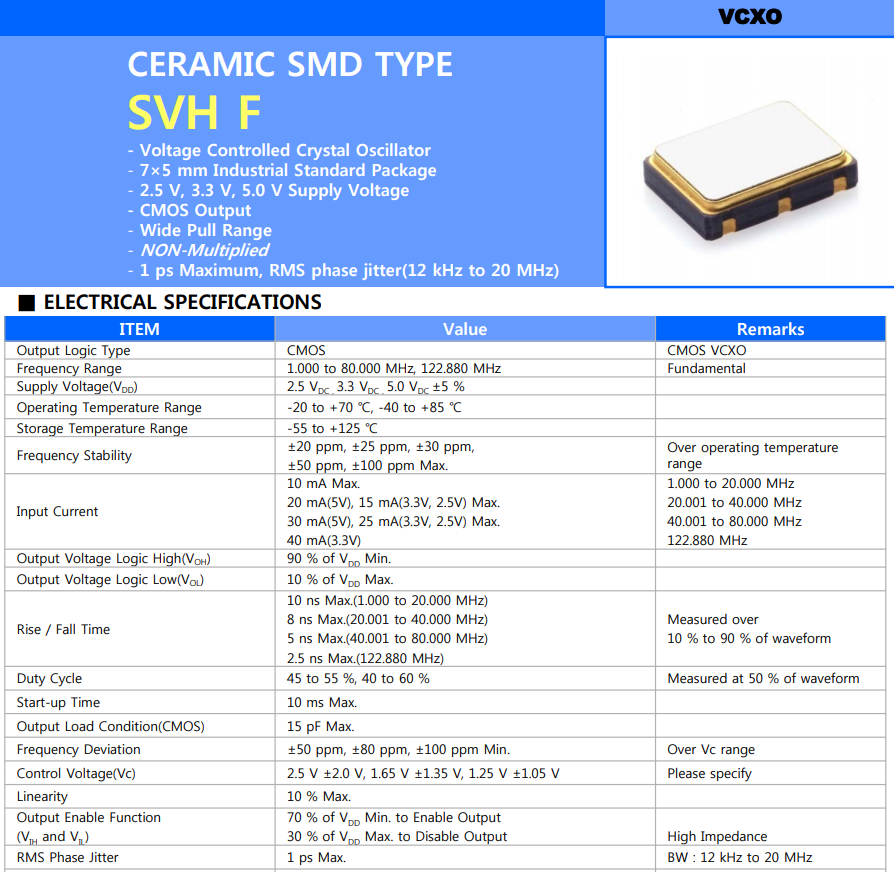

SUNNY晶振

SVH F晶振

输出类型

        CMOS

输出负载

15pF

振荡模式

基本/第三泛音

电源电压

+2.5V,+3.3V,+5.0V

频率范围

1.000MHz~80.000MHz

频率稳定度

±20ppm,±25ppm,±30ppm。±50ppm,±100ppm

工作温度

-20℃+70℃

-40℃~+85℃

保存温度

-55℃~+125℃

电压卷(最大值)/ VOH(最小值)

0.1 VDD / 0.9 VDD

启动时间

5 ms Max

相位抖动(12兆赫~20兆赫)

1个PS最大

老化率

±3 ppm /年最大

3

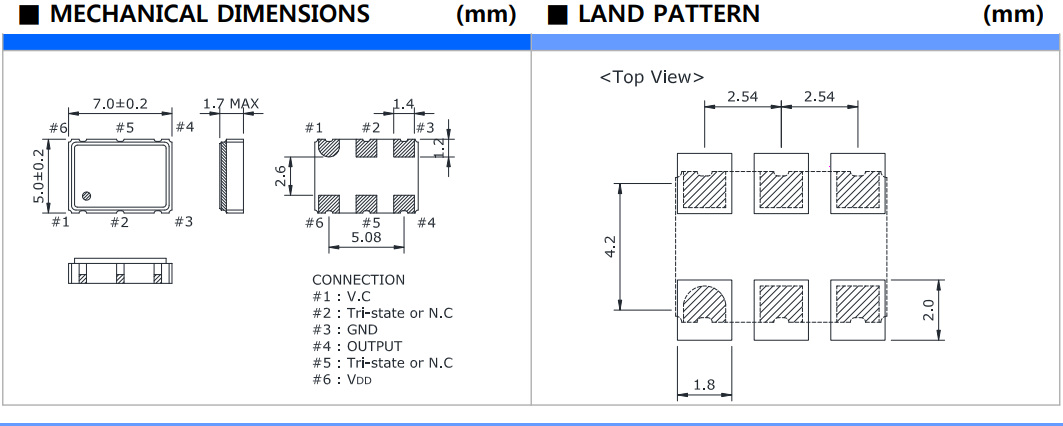

SVHF

4

有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个进口欧美晶振产品进行试验所得的结果,因此请根据实际使用状态进行确认.

由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.

热影响

重复的温度巨大变化可能会降低受损害的7050晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

撞击

虽然石英晶体振荡器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.

通电

不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.

SVHF
