SUNNY晶振,温度补偿晶振,STJ有源晶体振荡器

频率：13.000MHz~52.000MHz

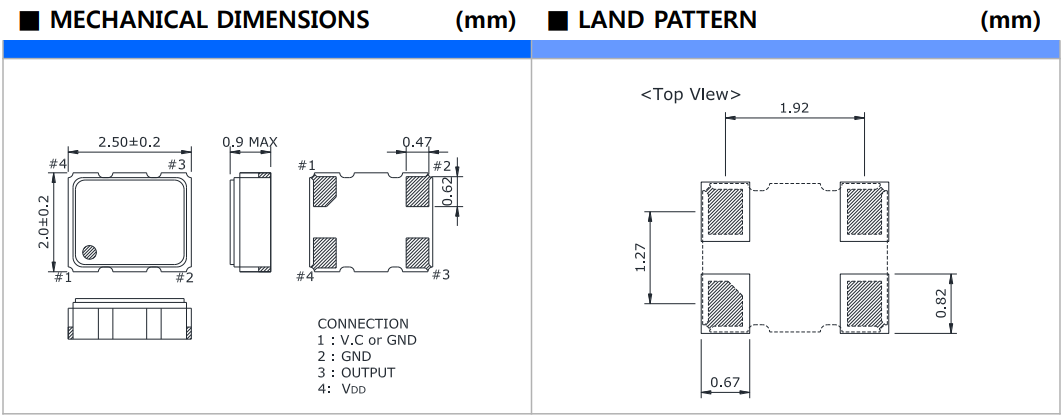

尺寸：2.5*2.0*0.9mm

温补贴片晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5PPM~2.0PPM,工作温度范围:-30度~85度,电源电压:1.8V~3.3V之间可供选择,产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.Crystal,石英晶振应用:数码相机,无线通讯,计算机,接口卡,电话,传呼机,遥控器,全球定位系统,MP3,MP4,MP5数码产品系列

订购热线：86-0755-27838351

SUNNY晶振,温度补偿晶振,STJ有源晶体振荡器.2520mm体积的温补晶振(TCXO),是目前有源晶振中体积最小的一款,产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.(DC+1.8V±0.1Vto+2.9V±0.1V对应IC可能)高度:最高0.8mm,体积:0.0022cm3,重量:0.008g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC(频率控制)功能,Enable/Disable功能,产品本身可根据使用需要进行选择.

2012年10'7050低相位噪声VCXO开发,09'开始批量生产SMD VCXO 3225,08'7050可编程PECL XO,LVDS XO开07'70 MHz声表面滤波器的开发,此外,我们将通过不断的创新来扩展当前的业务,并通过努力通过各种挑战和学习来发现未来的新增长业务来扩展公司的价值.我们将竭尽所能,忠实履行对客户和股东给予我们的爱与信任的社会责任.

石英晶振高精度晶片的抛光技术:贴片有源晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

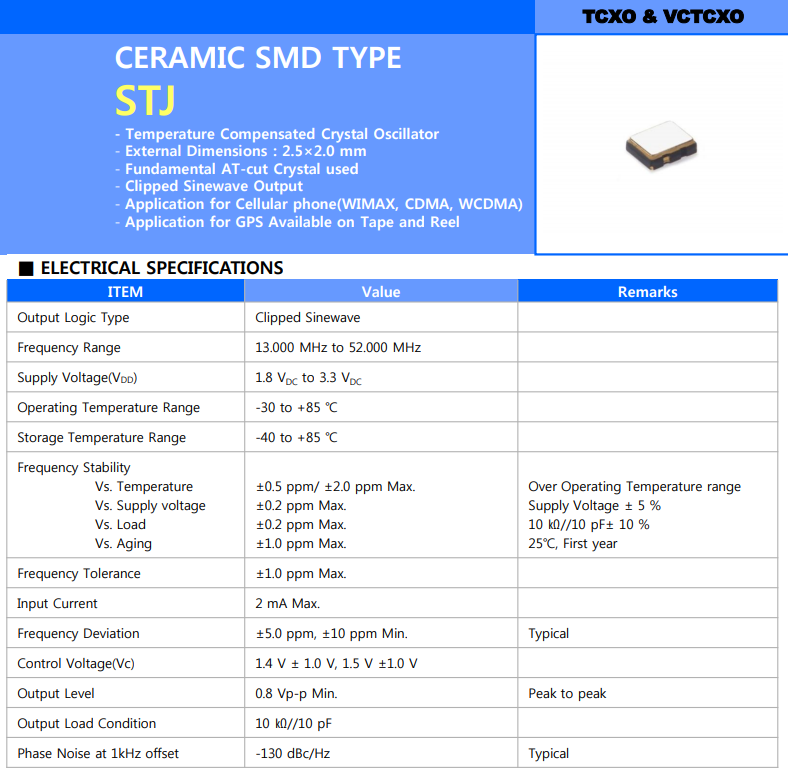

SUNNY晶振	STJ晶振
输出类型	Clipped Sinewave
输出负载	10pF
振荡模式	基本/第三泛音
电源电压	+1.8V~+3.3V
频率范围	13.000MHz~52.000MHz
频率稳定度	±0.5ppm，±0.2ppm，±1.0ppm
工作温度	-30℃~+85℃
保存温度	-40℃~+85℃
电压卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
启动时间	5 ms Max
相位抖动（12兆赫~20兆赫）	1个PS最大
老化率	±3 ppm /年最大

STJ

通电

不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.

有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个2520晶振产品进行试验所得的结果,因此请根据实际使用状态进行确认.

由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.若要进行超声波清洗,必须事先根据实际使用状态进行确认.

热影响

重复的温度巨大变化可能会降低受损害的欧美晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

撞击

虽然石英晶体振荡器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.

STJ
