QuartzChnik晶振,音叉表晶,QTCS晶体

频率：3.200MHz~70.000MHz

尺寸：12.5*4.8mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

订购热线：86-0755-27838351

QuartzChnik晶振,音叉表晶,QTCS晶体.贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD,SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

石英晶振高精度晶片的抛光技术:贴片无源晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

作为德国振荡石英晶体和有源晶体振荡器制造商已有50多年的历史,我们生产各种产品从通道晶体,振荡石英晶体和石英振荡器到基于压电晶振的传感器元件.我们的产品应用于所有类型的无线电应用,如用于制造振荡器和压力,温度和质量敏感传感器元件的精密晶体.

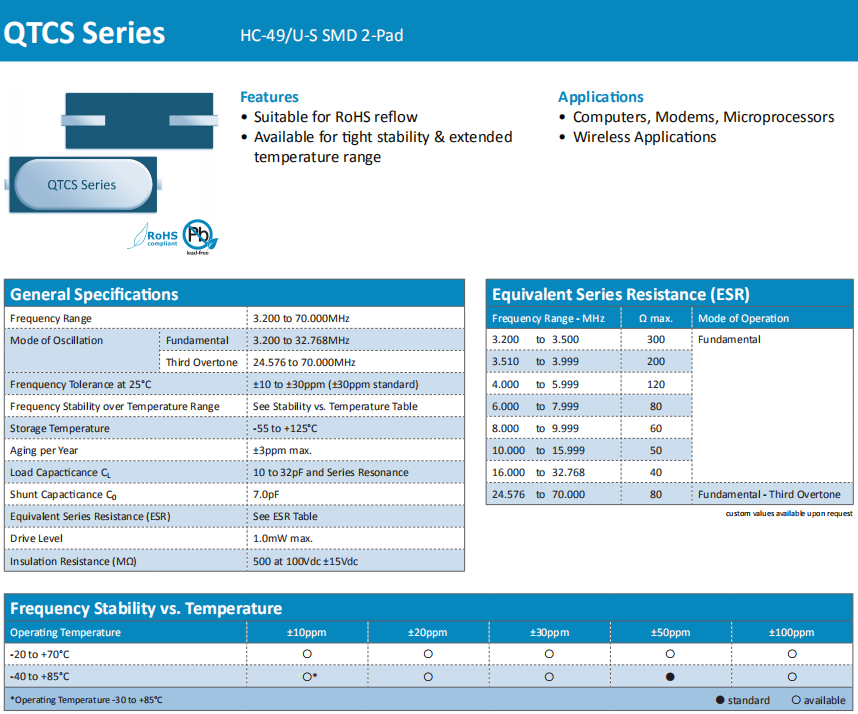

QuartzChnik晶振	单位	QTCS晶振	石英晶振基本条件
标准频率	f_nom	3.200MHz~70.000MHz	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-20℃~+70℃ -40℃~+85℃	标准温度
激励功率	DL	1.0μW Max.	推荐:10μW
频率公差	f_— l	±10ppm~±30ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.crystal95.com/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	10pF~32pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

QTCS 49SMD

装载

SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响.在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊.基于超声波焊接的贴装以及加工会使得耐高温晶振产品(谐振器、振荡器、声表面滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.

保管

保管在高温多湿的场所可能会导致端子软焊性的老化.请在没有直射阳光,不发生结露的场所保管.

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).

晶体振荡器和实时时钟模块

所有石英晶体谐振器和实时时钟模块都以IC形式提供.

通电

不建议从中间电位和/或极快速通电,否则会导致石英晶体无法产生振荡和/或非正常工作.进口晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

撞击

虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.

QTCS
