频率:12M~50MHZ

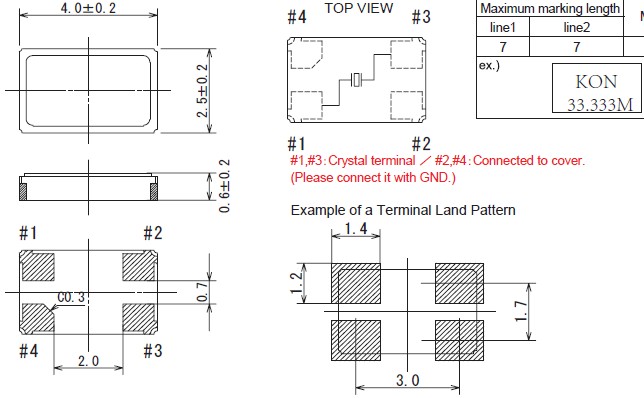

尺寸:4.0x2.5mm
深圳市康华尔电子有限公司:晶振厂家企业在国内压电石英晶振行业生产经营二十多年,早期产品基本用于出口,在 2006年转向国内市场销售,公司在05年自购土地新建工业园,全线投入贴片晶振自动化生产领域,公司主要生产:石英晶振,贴片晶振, 音叉晶体,32.768K晶振,声表面谐振器,声表面滤波器,陶瓷晶振,贴片晶振.并且自主研发生产,陶瓷雾化片,微孔雾化片.公司用于国内外多家知名企业的晶振厂家合作供应,并且与日本几大进口晶振品牌签订 了代理服务.日本进口晶振品牌有:日本大真空晶振,KDS晶振,爱普生晶振,EPSON crystal,西铁城晶振,CITIZEN crystal,精工晶振,SEIKO crystal,村田振动子,muRata crystal,石英水晶振子,陶瓷振荡子等晶振.
公司主要客户群有国内多家智能品牌手机,卫星导航GPS, 电脑周边等数码产品。工厂年產贴片晶振、陶瓷晶振、陶瓷滤波器,声表面滤波器系列产品、上亿PCS、60%出口。公司同时從日本、韩国、美國、 引進现代化生产设备、机器人檢測設備、代替人工%60,全系列电脑全自动化检测设备,生產全過程 在淨化環境下完成;同時公司擁有占員工總數10%的工程技術人員,在于2006年成立研發中心;并用 于自己品牌(KON),公司在2001年通過ISO9002認証并注冊。部分产品已注册国家专利,建立了 高效完善的質保体系。我們的質量方針是,以百分之百對客戶負責的態度,不斷提高顾客滿意度。 并代理国际一系列进口晶振品牌:日本NDK晶振、京瓷晶振、台湾TXC晶振、鸿星晶振、瑞士微晶晶振、美国CTS晶振、IDT晶振等.
贴片晶振,石英晶振,KH-4025晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.
晶振规格 |
单位 |
KH-4025晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
12MHZ~50MHZ |
标准频率 |
储存温度 |
T_stg |
-30°C ~ +85°C |
裸存 |
工作温度 |
T_use |
-10°C ~ +60°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±50 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
频率老化 |
f_age |
±5 × 10-6 / year Max. |
+25°C,第一年 |
1:抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2:辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3:化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.贴片晶振,石英晶振,KH-4025晶振
4:粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.)
5:卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
6:静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
