ECScrystal晶振,贴片石英晶振,ECX-32晶体谐振器

频率:8.000MHz~54.000MHz

尺寸:3.2*2.5*0.8mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体谐振器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

订购热线:86-0755-27838351
QQ咨询 点击这里给我发消息 ECScrystal晶振,贴片石英晶振,ECX-32晶体谐振器

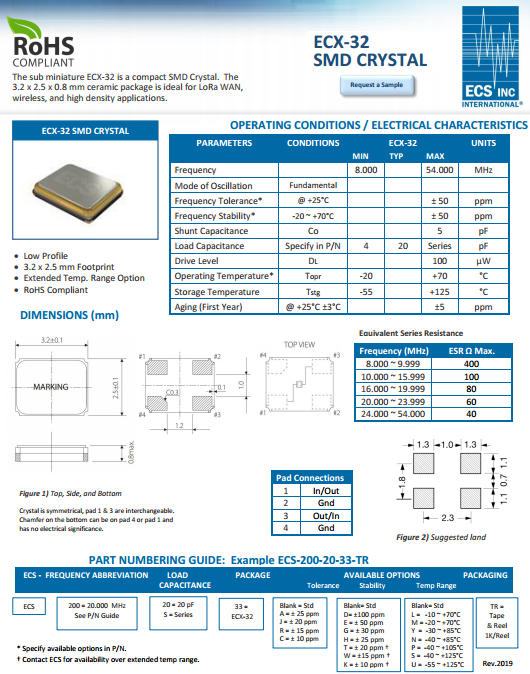

1

ECScrystal晶振,贴片石英晶振,ECX-32晶体谐振器.普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的耐高温晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

ECS Inc.在美国拥有约50名员工,遍布全球15多个国家,拥有世界一流的营销,销售,分销,工程和客户服务团队,每天都在全球技术网络中工作,专注于为客户提供最佳的应用解决方案.我们致力于以对社会和环境负责任的方式行事,并为我们当地和全球社区的细心周到的邻居.ECS无源晶振在股东,技术人员及其全球支持团队中的份额不断增长.经验丰富的高级管理团队,经验超过150年,一个异乎寻常的广泛的客户群,避免暴露于任何一个客户,部门或应用程序,客户引领创新保持领先于客户趋势和需求.

2

ECS晶振

单位

ECX-32晶振

石英晶振基本条件

标准频率

f_nom

8.000MHz~54.000MHz

标准频率

储存温度

T_stg

-55°C  +125°C

裸存

工作温度

T_use

-20°C +70°C

标准温度

激励功率

DL

1.0μW Max.

推荐:10μW

频率公差

f_— l

±50ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.crystal95.com/

频率温度特征

f_tem

30 × 10-6,±50 × 10-6

超出标准的规格请联系我们.

负载电容

CL

4pF,20pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6/year Max.

+25°C,第一年

3

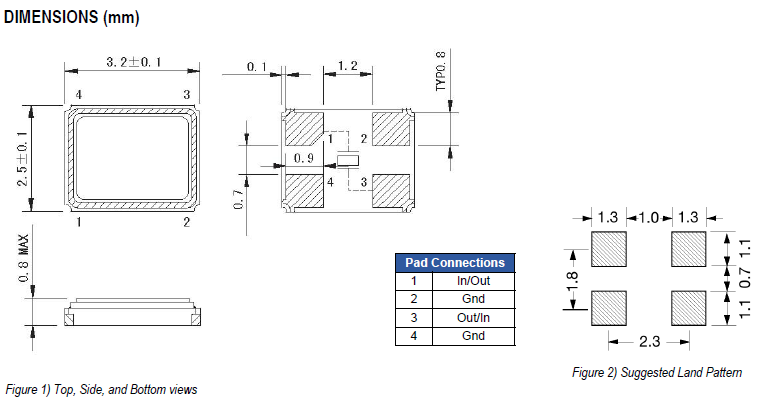

ecx-32 3225

4


自动安装时的冲击

自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英3225晶振未撞击机器或其他电路板等.

超声波清洗

(1)使用AT-切割晶体和表面声波(SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下,晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.

(3)请勿清洗开启式产品

(4)对于可清洗产品,应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等.

(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.

使用环境(温度和湿度)

请在规定的温度范围内使用耐高温晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.

ECX-32
