微晶晶振,进口贴片晶振,CM8V-T1A石英晶体

频率:32.768KHZ

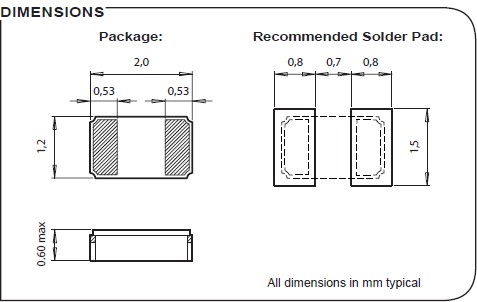

尺寸:2.0*1.2*0.6mm

32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

订购热线:86-0755-27838351
QQ咨询 点击这里给我发消息 微晶晶振,进口贴片晶振,CM8V-T1A石英晶体

1

微晶晶振,进口贴片晶振,CM8V-T1A石英晶体.普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使无源晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

微晶玻璃的管理,环境与社会责任原则执行大纲标准,以确保MC设备的工作条件,以及供应链合作伙伴的活动支持MC的要求,是安全的,工人是尊重和尊严对待,以及制造过程使用MC和它的作伙伴对环境负责.就原则而言,以下内容被认为是MC供应的一部分链,即电子制造服务(EMS)公司和原始设计制造商(ODM)包括承包劳动,设计,市场,生产压电晶振和/或提供用于生产MC电子产品的货物和服务.

2

微晶晶振

单位

CM8V-T1A晶振

石英晶振基本条件

标准频率

f_nom

32.768KHz

标准频率

储存温度

T_stg

-55°C  +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

1.0μW Max.

推荐:10μW

频率公差

f_— l

± 20ppm

±100ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.crystal95.com/

频率温度特征

f_tem

30 × 10-6,±50 × 10-6

超出标准的规格请联系我们.

负载电容

CL

4.0pF

6.0pF

7.0pF

9.0pF

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6/year Max.

+25°C,第一年

3

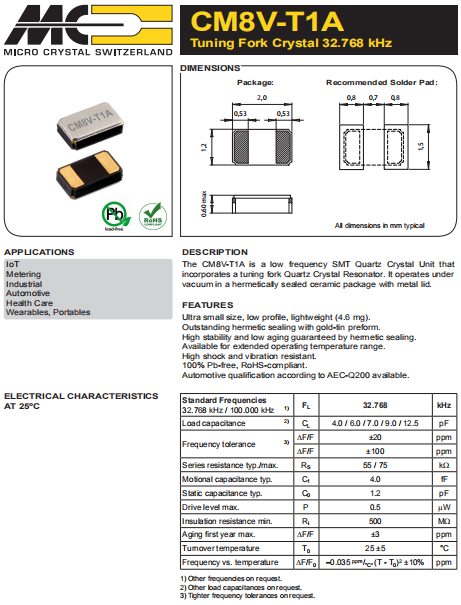

CM8V-T1A 2012

4

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至SMD晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

自动安装时的冲击

自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英32.768K晶振未撞击机器或其他电路板等.

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存进口贴片2.0x1.2晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.正常温度和湿度:温度:+15°C至+35°C,湿度25%RH至85%RH(请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容).

(2)请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.

CM8V-T1A

5
