Skyworks压控晶振,Si569差分晶振,569AAAA000118ACG搜索加速应用晶振
prevnext

Skyworks压控晶振,Si569差分晶振,569AAAA000118ACG搜索加速应用晶振

频率：156.25MHz

尺寸：7.0x5.0mm

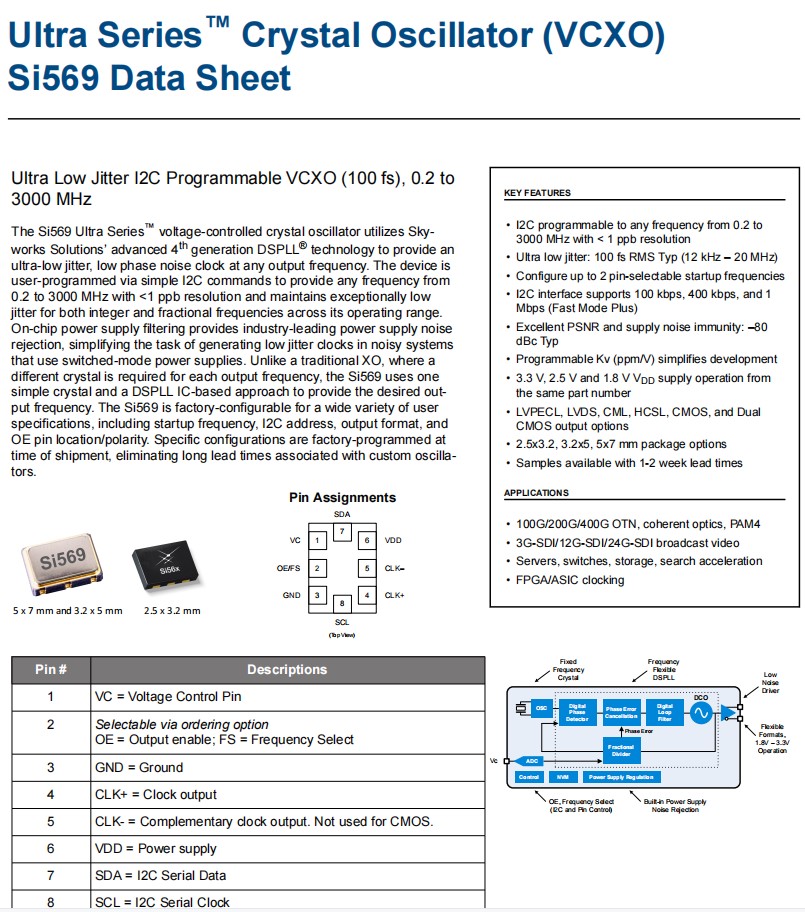

Skyworks压控晶振,Si569差分晶振,569AAAA000118ACG搜索加速应用晶振，进口晶振，Skyworks思佳讯晶振，型号：Si569，编码为：569AAAA000118ACG，频率为：156.25MHz，小体积晶振尺寸：7.0x5.0mm封装，六脚贴片晶振，LVPECL输出差分晶振，VCXO压控晶振，石英晶振，有源晶振，石英晶体振荡器。超低抖动任意频率VCXO（100 fs），Si569超系列™压控晶体振荡器利用天空解决方案先进的第四代DSPLL®技术，在任何输出频率提供超低抖动、低相位噪声时钟。该设备通过简单的I2C命令进行用户编程，提供从0.2到3000 MHz的任何频率和<1 ppb分辨率，并在其工作范围内对整数和分数频率保持异常低的抖动。片上电源滤波提供了行业领先的电源噪声抑制，简化了在使用切换模式电源的有噪声系统中产生低抖动时钟的任务。与传统的XO不同，每个输出频率都需要不同的晶体，Si569使用一个简单的晶体和一种基于DSPLL ic的方法来提供所需的输出频率。Si569石英晶体振荡器可在工厂上配置各种用户规格，包括启动频率、I2C地址、输出格式和OE引脚位置/极性。特定的配置在装运时工厂编程，消除了与定制振荡器相关的长时间。
订购热线：86-0755-27838351
QQ咨询 点击这里给我发消息

1

Skyworks压控晶振,Si569差分晶振,569AAAA000118ACG搜索加速应用晶振，进口晶振，Skyworks思佳讯晶振，型号：Si569，编码为：569AAAA000118ACG，频率为：156.25MHz，小体积晶振尺寸：7.0x5.0mm封装，六脚贴片晶振，LVPECL输出差分晶振，VCXO压控晶振，石英晶振，有源晶振，石英晶体振荡器。超低抖动任意频率VCXO（100 fs），Si569超系列™压控晶体振荡器利用天空解决方案先进的第四代DSPLL®技术，在任何输出频率提供超低抖动、低相位噪声时钟。该设备通过简单的I2C命令进行用户编程，提供从0.2到3000 MHz的任何频率和<1 ppb分辨率，并在其工作范围内对整数和分数频率保持异常低的抖动。片上电源滤波提供了行业领先的电源噪声抑制，简化了在使用切换模式电源的有噪声系统中产生低抖动时钟的任务。与传统的XO不同，每个输出频率都需要不同的晶体，Si569使用一个简单的晶体和一种基于DSPLL ic的方法来提供所需的输出频率。Si569石英晶体振荡器可在工厂上配置各种用户规格，包括启动频率、I2C地址、输出格式和OE引脚位置/极性。特定的配置在装运时工厂编程，消除了与定制振荡器相关的长时间。

应用于：100G/200G/400G OTN，相干光学，PAM4，3G-SDI/12G-SDI/24G-SDI广播视频，服务器，交换机，存储，搜索加速，FPGA/ASIC时钟，物联网，光纤通讯等应用。

2

Skyworks压控晶振,Si569差分晶振,569AAAA000118ACG搜索加速应用晶振    参数表

Parameter Symbol Test Condition/Comment Min Typ Max Unit
Temperature Range TA –40     85 ºC
Frequency Range FCLK LVPECL, LVDS, CML 156.25

MHz
HCSL 0.2 — 400 MHz
CMOS, Dual CMOS 0.2     250 MHz
Supply Voltage V DD 3.3 V 3.135 3.3 3.465 V
2.5 V 2.375 2.5 2.625 V
1.8 V 1.71 1.8 1.89 V
Supply Current IDD LVPECL (output enabled)     120 170 mA
LVDS/CML (output enabled) — 100 140 mA
HCSL (output enabled)     95 140 mA
HCSL-Fast (output enabled) — 103 152 mA
CMOS (output enabled)     95 145 mA
Dual CMOS (output enabled) — 105 155 mA
Tristate Hi-Z (output disabled)     83     mA
Temperature Stability1 -40 to 85 °C –20 — 20 ppm
Rise/Fall Time
(20% to 80% VPP) 		TR/T F LVPECL/LVDS/CML — — 350 ps
CMOS / Dual CMOS
(CL = 5 pF) 		    0.5 1.5 ns
HCSL, FCLK>50 MHz — — 450 ps
HCSL-Fast, FCLK>50 MHz — — 275 ps
Duty Cycle DC All formats 45     55 %
Output Enable (OE)
Frequency Select (FS)2 		VIH 0.7 × V DD — — V
VIL — — 0.3 × V DD V
TD Output Disable Time, FCLK>10 MHz — — 3 µs
TE Output Enable Time, FCLK>10 MHz         20 µs
T FS Settling Time after FS Change         10 ms
Powerup Time tOSC Time from 0.9 × V DD until output fre-
quency (FCLK) within spec 		— — 10 ms
Powerup VDD Ramp Rate V RAMP Fastest VDDramp rate allowed on
startup 		— — 100 V/ms
LVPECL Output Option3 VOC Mid-level V DD – 1.42     V DD – 1.25 V
VO Swing (diff, FCLK < 1.5 GHz) 1.1 — 1.9 VPP
Swing (diff, F CLK> 1.5 GHz)6 0.55 — 1.7 VPP

3Skyworks压控晶振,Si569差分晶振,569AAAA000118ACG搜索加速应用晶振    尺寸图

Si569尺寸7050

Skyworks压控晶振,Si569差分晶振,569AAAA000118ACG搜索加速应用晶振

产品特点：

I2C可编程至0.2至3000 MHz的任何频率，分辨率<1 ppb
超低抖动：100 fs RMS Typ（12 kHz–20 MHz）
最多配置2针可选启动频率
I2C接口支持100 kbps、400 kbps和1 Mbps（Fast Mode Plus）
出色的PSNR和电源抗扰度：–80dBc Typ
可编程Kv（ppm/V）简化了开发
相同零件号的3.3 V、2.5 V和1.8 V VDD电源操作
LVPECL、LVDS、CML、HCSL、CMOS和双CMOS输出选项
2.5x3.2、3.2x5、5x7 mm封装选项压控晶振
样品可用，交付周期为1-2周

Si569-1


编码 晶振厂家 系列 频率 输出 电压
569DABA001908BBG Skyworks晶振 Si569 1.28127409 GHz CML 1.8V, 2.5V, 3.3V
569BAAA001478ABGR Skyworks晶振 Si569 100 MHz LVDS 1.8V, 2.5V, 3.3V
569AAAA000126BBG Skyworks晶振 Si569 200 MHz LVPECL 2.5V, 3.3V
569DCBA001908BBG Skyworks晶振 Si569 1.28127409 GHz CML 1.8V, 2.5V, 3.3V
569AAAA000112ABG Skyworks晶振 Si569 10 MHz LVPECL 2.5V, 3.3V
569AAAA002024ABG Skyworks晶振 Si569 1 MHz LVPECL 2.5V, 3.3V
569AAAA000122BBG Skyworks晶振 Si569 1 GHz LVPECL 2.5V, 3.3V
569DABB001679ACG Skyworks晶振 Si569 873.515 MHz CML 1.8V ~ 3.3V
569AAAA002024ACG Skyworks晶振 Si569 1 MHz LVPECL 2.5V ~ 3.3V
569ADAA002066ACG Skyworks晶振 Si569 1.98773286 GHz LVPECL 2.5V ~ 3.3V
569BAAC002035ACG Skyworks晶振 Si569 299.808 MHz LVDS 1.8V ~ 3.3V
569DABB001677ACG Skyworks晶振 Si569 873.515 MHz CML 1.8V ~ 3.3V
569BAAD000368ACG Skyworks晶振 Si569 122.88 MHz LVDS 1.8V ~ 3.3V
569AAAA000118ACG Skyworks晶振 Si569 156.25 MHz LVPECL 2.5V ~ 3.3V
569GAAD000112ACG Skyworks晶振 Si569 10 MHz CMOS 1.8V ~ 3.3V
569AFBC000547ACG Skyworks晶振 Si569 698.812335 MHz LVPECL 2.5V ~ 3.3V
569AAAA000368ACG Skyworks晶振 Si569 122.88 MHz LVPECL 2.5V ~ 3.3V
569BABB001677ACG Skyworks晶振 Si569 873.515 MHz LVDS 1.8V ~ 3.3V
569BAAA001968ACG Skyworks晶振 Si569 1.2 GHz LVDS 1.8V ~ 3.3V
569BAAA001478ACG Skyworks晶振 Si569 100 MHz LVDS 1.8V ~ 3.3V
569AAAA002020ACG Skyworks晶振 Si569 108.0791 MHz LVPECL 2.5V ~ 3.3V
569AAAA002062ACG Skyworks晶振 Si569 108.791 MHz LVPECL 2.5V ~ 3.3V
569EAAC002034BCGR Skyworks晶振 Si569 111 MHz HCSL 1.8V ~ 3.3V
569BAAA001478BCG Skyworks晶振 Si569 100 MHz LVDS 1.8V ~ 3.3V
569BAAA000118BCGR 石英晶振 Si569 156.25 MHz LVDS 1.8V ~ 3.3V
569BAAA001478BCGR Skyworks晶振 Si569 100 MHz LVDS 1.8V ~ 3.3V
569DABB001679ACGR Skyworks晶振 Si569 873.515 MHz CML 1.8V ~ 3.3V
569EAAC002034BCG Skyworks晶振 Si569 111 MHz HCSL 1.8V ~ 3.3V
569DABB001677ACGR Skyworks晶振 Si569 873.515 MHz CML 1.8V ~ 3.3V
569BCBA001908BCG Skyworks晶振 Si569 1.28127409 GHz LVDS 1.8V ~ 3.3V
569AAAA000122BCGR Skyworks晶振 Si569 1 GHz LVPECL 2.5V ~ 3.3V
569AAAA002062ACGR Skyworks晶振 Si569 108.791 MHz LVPECL 2.5V ~ 3.3V
569AAAA000118BCGR Skyworks晶振 Si569 156.25 MHz LVPECL 2.5V ~ 3.3V
569BCBA001908BCGR Skyworks晶振 Si569 1.28127409 GHz LVDS 1.8V ~ 3.3V
569GAAD000112ACGR Skyworks晶振 Si569 10 MHz CMOS 1.8V ~ 3.3V
569BCAA001908BCG Skyworks晶振 Si569 1.28127409 GHz LVDS 1.8V ~ 3.3V
569AAAA002024ACGR Skyworks晶振 Si569 1 MHz LVPECL 2.5V ~ 3.3V
569BABB001677ACGR Skyworks晶振 Si569 873.515 MHz LVDS 1.8V ~ 3.3V
569AAAA002020ACGR Skyworks晶振 Si569 108.0791 MHz LVPECL 2.5V ~ 3.3V
569BCAA001908BCGR Skyworks晶振 Si569 1.28127409 GHz LVDS 1.8V ~ 3.3V
569BAAA002113BCG Skyworks晶振 Si569 10 MHz LVDS 1.8V ~ 3.3V
569AAAA000126BCGR Skyworks晶振 Si569 200 MHz LVPECL 2.5V ~ 3.3V
569BAAA000118BCG Skyworks晶振 Si569 156.25 MHz LVDS 1.8V ~ 3.3V
569BAAC002035ACGR Skyworks晶振 Si569 299.808 MHz LVDS 1.8V ~ 3.3V
569BAAA002113BCGR Skyworks晶振 Si569 10 MHz LVDS 1.8V ~ 3.3V
569AAAA000122BCG Skyworks晶振 Si569 1 GHz LVPECL 2.5V ~ 3.3V
569AAAA000126BCG Skyworks晶振 Si569 200 MHz LVPECL 2.5V ~ 3.3V
569AFBC000547ACGR Skyworks晶振 Si569 698.812335 MHz LVPECL 2.5V ~ 3.3V
569BAAC000118BCG Skyworks晶振 Si569 156.25 MHz LVDS 1.8V ~ 3.3V
569ADAA002066ACGR Skyworks晶振 Si569 1.98773286 GHz LVPECL 2.5V ~ 3.3V
569AAAA000368ACGR Skyworks晶振 Si569 122.88 MHz LVPECL 2.5V ~ 3.3V
569BAAA001478ACGR Skyworks晶振 Si569 100 MHz LVDS 1.8V ~ 3.3V
