NSK晶振,贴片晶振,NXL-22晶振,无源进口晶振

频率：12~50MHZ

尺寸：2.5*2.0mm

小体积贴片2520mm晶振,外观小型,表面贴片型石英晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.

订购热线：86-0755-27838351

津绽石英科技股份有限公司为专业的进口晶振频率控制装置制造商。我们的主要生产产品为全系列石英晶体振荡子（DIP＆SMD X'TAL），晶体振荡器（SMD OSLLATOR）和电压晶体控制振荡器（SMD VCXO）。津绽石英科技股份有限公司拥有超过10年以上的生产经验，秉持着持续开发与专业技术支持，提供使用者最佳的解决方案及最佳的服务品质。NSK之环境管制物质控制规范，系依「欧盟RoHS指令标准参数」，「REACh法规」，「SONY技术标准SS-00259」以及其他客户要求NSK之环境管制物质控制规范。

NSK是津绽石英科技股份有限公司于全球的销售品牌，具有良好竞争性的价格及灵活快速的交易管理。NSK的石英晶振产品被广泛地运用在个人计算机，安全系统，通讯，无线应用，遥控单元和消费性电子产品等，并已陆续获得国内外电脑及通讯大厂认可及使用。NSK已获得ISO 9001 / ISO 14001的品质和环保认证，产品并通过及符合Rohs规范的要求，且确实配合客户实现无毒产品的要求，以创造及维护美好环境为己任。

NSK晶振,贴片晶振,NXL-22晶振,无源进口晶振,2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.

石英晶振曲率半径加工技术：2520晶振晶片在球筒倒边加工时应用到的加工技术，主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如：1、是指球面加工曲率半径的工艺设计（ a、球面的余弦磨量； b、球面的均匀磨量；c、球面加工曲率半径的配合）2、在加工时球面测量标准的设计原则（曲率半径公式的计算）。

NSK晶振规格	单位	NXL-22晶振频率	石英晶振基本条件
标准频率	f_nom	12~50MHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-10°C ～ +70°C	标准温度
激励功率	DL	1~100μW	推荐:1μW ～ 1000μW
频率公差	f_— l	±10~±50 ×10-6 (标准),	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.crystal95.com
频率温度特征	f_tem	±10~±50 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	6~32pF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

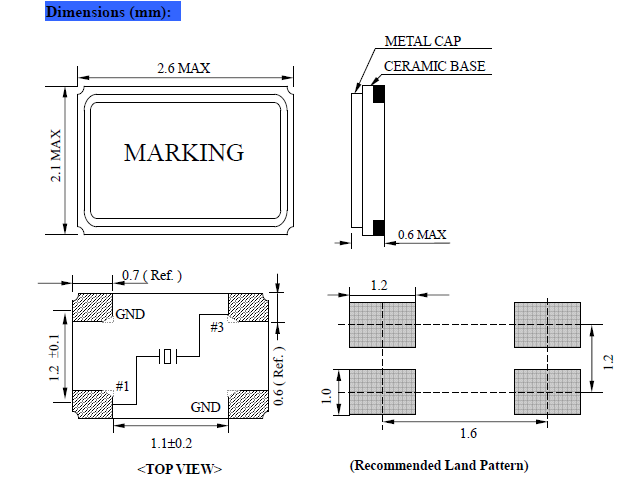

NXL-22 2520

各项注意事项：产品使用每种产品时,请在规格说明通讯设备时钟系列晶振产品目录规定使用条件下使用。因很多种产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。NSK晶振,贴片晶振,NXL-22晶振,无源进口晶振

产品进口石英晶振设计和生产直到出厂,都会经过严格的测试检测来满足的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的.但是为了的品质和可靠性,必须在适当的条件下存储,安装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。

机械振动的影响:当小型石英晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
