S7CA65.0000F16M23-EXT,7050mm,65MHz,S7CA,NKG谐振器

频率：65.000MHz

尺寸：7.0x5.0x1.1mm

S7CA65.0000F16M23-EXT,7050mm,65MHz,S7CA,NKG谐振器，香港NKG晶振，型号：S7CA系列，编码为：S7CA65.0000F16M23-EXT，频率为：65.000MHz，负载电容：16pF，工作温度范围：-40℃至+85℃，频率公差：±20ppm，频率稳定性：±30ppm，小体积晶振尺寸：7.0x5.0x1.1mm陶瓷封装，两脚贴片晶振，7050晶振，无源晶振，石英晶振，石英晶体谐振器。具有优异的耐热性和抗冲击性，超小型，轻薄型，高性能，高品质等特点。应用于：汽车电子晶振，通讯设备晶振，微处理器晶振，局域网晶振，无线局域网晶振，调制解调器晶振，便携式设备晶振等应用。

订购热线：86-0755-27838351

S7CA65.0000F16M23-EXT,7050mm,65MHz,S7CA,NKG谐振器，产品特点：

小包装尺寸：7.0 x 5.0 x 1.1毫米，带2个衬垫
卓越的耐热性和抗震性，陶瓷谐振器
高度可靠的接缝密封包装，低老化
可提供符合AEC-Q200标准的汽车级

S7CA65.0000F16M23-EXT,7050mm,65MHz,S7CA,NKG谐振器,参数表

Parameter

Symbol

Specifications

Remarks

Frequency range

65.0MHz

Fundamental up to 54MHz
3rd overtone above 40MHz

Cut and operation mode

—

AT-Cut / FUND or 3rd OT

Frequency tolerance

Δf/f

±10ppm, ±20ppm, ±30ppm, ±50ppm

Other options available

Stability over operating temp.

±10ppm, ±25ppm, ±50ppm, ±100ppm

Depending on operating temperature
range, other options available

Operating temperature range

TOP

– 20°C ~+70°C or –40°C ~+85°C
up to –40°C ~ +125°C

Options available

Load capacitance

6 to 32pF or SERIES

Please specify load capacitance

Equivalent series resistance

ESR

100Ω MAX
80Ω ~ 70Ω MAX
60Ω ~ 50Ω MAX
50Ω ~ 30Ω MAX
30Ω ~ 20Ω MAX
100Ω ~ 80Ω MAX

FUND mode
FUND mode
FUND mode
FUND mode
FUND mode
3rd OT mode

    5.5 ~ 6MHz
     6 ~ 10MHz
   10 ~ 14MHz
   14 ~ 20MHz
   20 ~ 54MHz
24 ~ 120MHz

Drive level

100µW TYP, 300µW MAX

—

Aging first year

Δf/y1

±5ppm

@+25°C

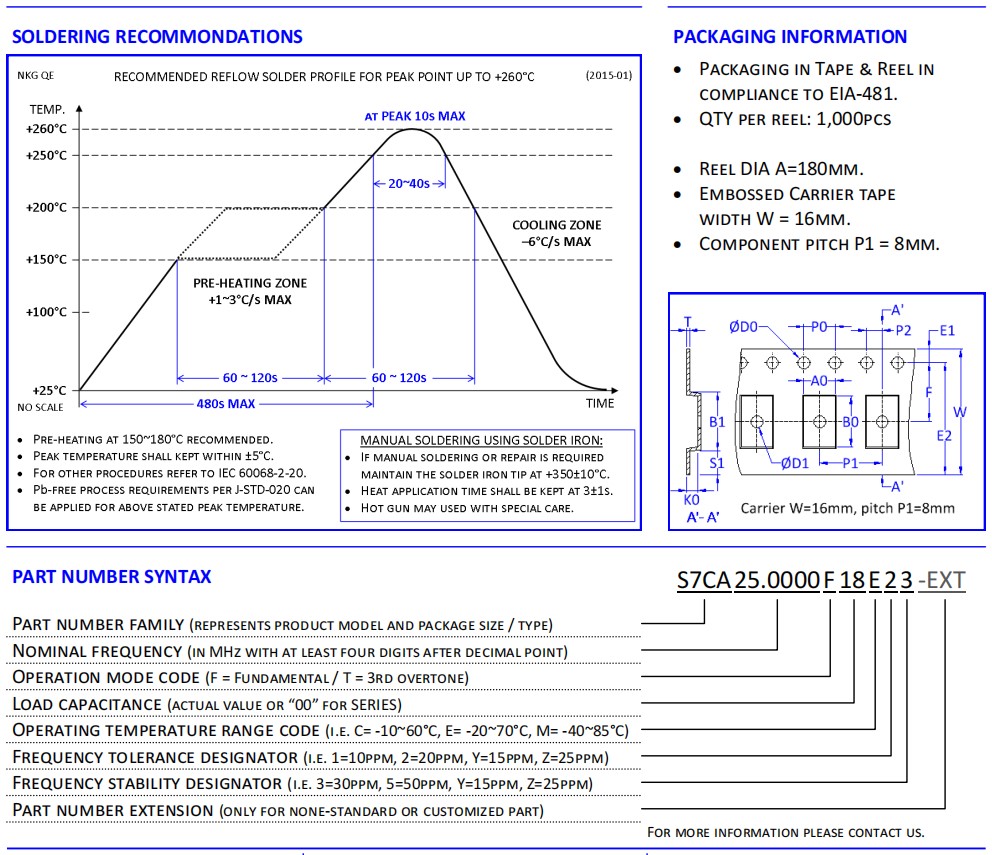

S7CA65.0000F16M23-EXT,7050mm,65MHz,S7CA,NKG谐振器,尺寸图

S7CA65.0000F16M23-EXT 7050mm 65MHz S7CA NKG谐振器
