NEL晶振,B6-X2D0X晶振,B6-A2D0B-FREQ晶振

频率:80.000MHZ~312.500MHZ

尺寸:7.0*5.0mm

差分晶振有不同的输出信号,LV-PECL,LVDS,HCSL,是差分晶振通用的输出信号.一般为六脚晶振,能够很容易地识别小信号,能够从容精确地处理'双极'信号,对外部电磁干扰(EMI)是高度免疫的.实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性,具有高性能,低功耗,低噪声,低抖动,低损耗等特点.被广泛用于通讯设备,机顶盒,光端机,安防设备及各种频率控制设备上.
订购热线:86-0755-27838351
QQ咨询 点击这里给我发消息

1

NEL晶振,B6-X2D0X晶振,B6-A2D0B-FREQ晶振  小型贴片石英晶振主要采用了,先进的晶片的抛光工艺技术,是晶体行业中石英晶片研磨技术中表面处理的最高技术,最终使晶片表面更光洁,平行度及平面度更好,大大的降低谐振电阻,使精度得到了很大的提升。改变了传统的生产工艺,使产品在各项参数得到了很大的改良,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品。

NEL Frequency Controls是开发和制造前沿频率控制产品的技术领导者。石英晶体,有源晶振,无源晶振,压控晶体振荡器,温补晶振,恒温控制晶体振荡器,石英晶体谐振器声表面滤波器等,客户选择NEL为需要具有挑战性能规格的石英晶体振荡器的应用提供最佳解决方案,例如超低相位噪声,超低功耗和超高频能力。NEL的研究和产品开发工作支持下一代客户应用程序,这些应用程序可以提高系统速度,带宽,分辨率,准确度和功耗方面的性能界限。我们的客户受益于我们广泛,低成本的产品,这反映了全球竞争力的频率控制解决方案。客户技术人员可以依靠NEL为其应用选择最佳频率控制解决方案提供全面的技术支持。

凭借在美国和菲律宾的最先进的制造地点,NEL Frequency Controls的制造模式提供了在全球范围内与其多样化产品组合竞争所需的灵活性。石英晶振,贴片晶振,更高复杂度的频率控制解决方案在NEL的美国工厂生产,而更高产量,更低成本,更复杂的频率控制解决方案则在NEL菲律宾工厂生产。两个制造地点都在相同的TQM政策下运行,具有通用系统设计,流程和测试,以确保完整的产品完整性。NEL是一家通过ISO 9001-2008认证的公司,凭借其产品在高可靠性方面享有盛誉。

2

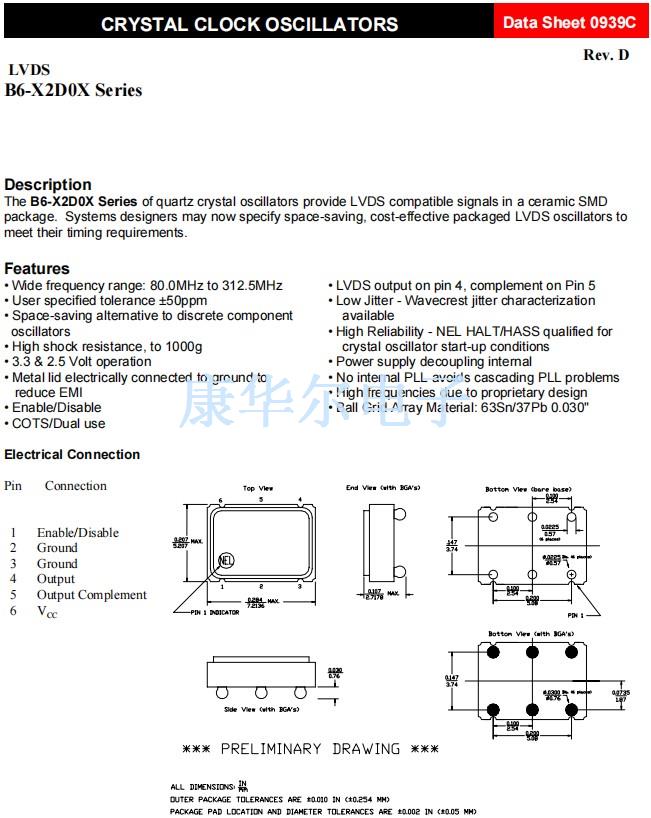

B6-X2D0X-2

3

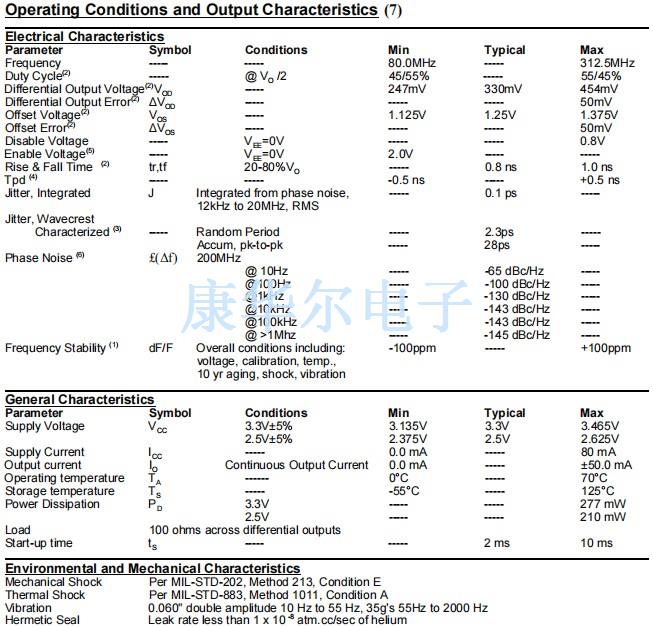

B6-X2D0X

4

NEL晶振,B6-X2D0X晶振,B6-A2D0B-FREQ晶振

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

有源晶振的负载电容与阻抗

负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.

抗冲击

抗冲击是指石英晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

耐焊性:

将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

B6-X2D0X-1

5
