X1G0058810005,6G光模块晶振,SG2520EGN有源振荡器,爱普生LV-PECL晶振

X1G0058810005,6G光模块晶振,SG2520EGN有源振荡器,爱普生LV-PECL晶振X1G0058810005,6G光模块晶振,SG2520EGN有源振荡器,爱普生LV-PECL晶振

产品简介

X1G0058810005,6G光模块晶振,SG2520EGN有源振荡器,爱普生LV-PECL晶振，尺寸为2.50x2.00x0.84mm，频率156.25MHZ，输出逻辑LV-PECL，LV-PECL差分晶振，差分晶体振荡器，低抖动差分晶振，低电压差分晶振，低耗能差分晶振，日本进口差分晶振，6G网络通讯差分晶振，6G将使网络通信流量呈指数级增长。5G通信网络要求高速宽频带，同时最大限度地减少噪音。这将实现与高频率，低抖动用于通信设备的参考时钟，其中将使用小尺寸光模块。
SG2016EGN/SG2520EGN有源晶振是非常受欢迎的SG3225EEN系列的下一代产品，提供相同的功能具有广泛的可用频率范围，低抖动和改进的频率容限的功能组合由于在更小的封装中使用了带有温度补偿的内部设计IC，因此性能更好。有源晶体振荡器产品很适合用于网络设备(路由器、交换机、光模块等)，数据中心，测试和测量设备，工厂自动化，高速转换器，如ADC和DAC等领域。X1G0058810005,6G光模块晶振,SG2520EGN有源振荡器,爱普生LV-PECL晶振.

产品详情

1

X1G0058810005,6G光模块晶振,SG2520EGN有源振荡器,爱普生LV-PECL晶振，尺寸为2.50x2.00x0.84mm，频率156.25MHZ，输出逻辑LV-PECL，LV-PECL差分晶振，差分晶体振荡器，低抖动差分晶振，低电压差分晶振，低耗能差分晶振，日本进口差分晶振，6G网络通讯差分晶振，6G将使网络通信流量呈指数级增长。5G通信网络要求高速宽频带，同时最大限度地减少噪音。这将实现与高频率，低抖动用于通信设备的参考时钟，其中将使用小尺寸光模块。
SG2016EGN/SG2520EGN有源晶振是非常受欢迎的SG3225EEN系列的下一代产品，提供相同的功能具有广泛的可用频率范围，低抖动和改进的频率容限的功能组合由于在更小的封装中使用了带有温度补偿的内部设计IC，因此性能更好。有源晶体振荡器产品很适合用于网络设备(路由器、交换机、光模块等)，数据中心，测试和测量设备，工厂自动化，高速转换器，如ADC和DAC等领域。X1G0058810005,6G光模块晶振,SG2520EGN有源振荡器,爱普生LV-PECL晶振.

2

X1G0058810005,6G光模块晶振,SG2520EGN有源振荡器,爱普生LV-PECL晶振参数表

Parameter Symbol Specification Unit Conditions
Min. Typ. Max.
Maximum supply voltage VCC -0.3 - 4.0 V
Input voltage Vin -0.3 - VCC+ 0.5 V OE/terminal
Storage temperature range T_stg -55 - +125 °C
Parameter Symbol Specification Unit Conditions
Min. Typ. Max.
Supply voltage VCC 2.375 2.5 2.625 V Suffix: D
3.135 3.3 3.465 V Suffix: C
Supply voltage GND 0.0 0.0 0.0 V
Operating temperature range T_use -40 +25 +85 °C Suffix: G
-40 +25 +105 °C Suffix: H
ECL load condition L_ECL 50 Ω Terminated to VCC- 2.0 V
Parameter Symbol Specification Unit Conditions
Min. Typ. Max.
Output frequency *1 fo

156.25 MHz
Frequency tolerance *2 f_tol -25 - +25 ×10-6 Suffix: D
-50 - +50 ×10-6 Suffix: J
Parameter Symbol Specification Unit Conditions
Min. Typ. Max.
Startup time t_str - - 10 ms t = 0 at 90 % VCC
Current consumption ICC - - 60 mA
Disable current I_dis - - 35 mA OE = GND
Stand-by current I_std - - 30 μA = GND, T_use Max. = +85 °C
- - 60 μA = GND, T_use Max. = +105 °C
Rise time / Fall time tr / tf - - 0.35 ns 20 % - 80 % of (VOH- VOL)
Symmetry SYM 45 50 55 % At output crossing point
Output voltage VOH VCC- 1.1 - - V DC level
VOL - - VCC- 1.5 V
Differential swing VSW 800 - 2 000 mV
Input voltage VIH 70 % VCC - - V OE/terminal
VIL - - 30 % VCC V
Output disable time (OE) tstp_oe - - 100 ns Measured from the time OE
pin crosses 30 % VCC
Output disable time (ST) tstp_st - - 100 ns Measured from the time
pin crosses 30 % VCC
Output enable time (OE) tsta_oe - - 500 ns Measured from the time OE
pin crosses 70 % VCC
Output enable time (ST) tsta_st - - 10 ms Measured from the time
pin crosses 70 % VCC
Phase jitter
Offset frequency
fo < 50 MHz: 12 kHz to 5 MHz
fo≥50 MHz: 12 kHz to 20 MHz 		tPJ - - 250 fs fo < 100 MHz
- - 90 fs 100 MHz≤fo≤156 MHz
- - 70 fs 156 MHz < fo≤212 MHz
- - 60 fs 212 MHz < fo≤391 MHz
- - 50 fs fo > 391 MHz

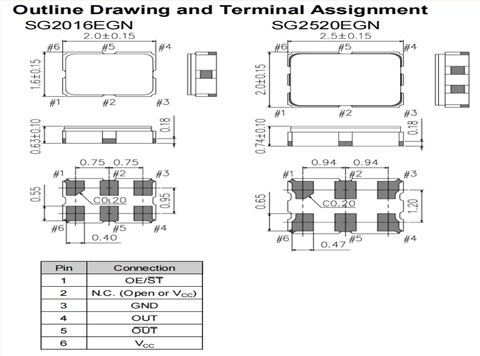

3X1G0058810005,6G光模块晶振,SG2520EGN有源振荡器,爱普生LV-PECL晶振尺寸图SG2016EGN SG2520EGN

产品特性：

SPXO晶体振荡器

频率范围(fo): 25 MHz至500MHz

输出:LVPECL

供电电压:2.5 V。/ 3.3 V类型

工作温度:-40℃~ +105℃

低相位抖动:44 fs(fo = 156.25MHz)SG2016EGN SG2520EGN 1

更多相关日本EPSON晶振型号

编码 品牌 型号 频率 尺寸 输出方式 电源电压 工作温度
X1M0003110016 爱普生晶振 XG-2121CA 127.500000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.375 to 2.625 V 0 to 70 °C
X1M0003110017 爱普生晶振 XG-2121CA 136.718750 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.375 to 2.625 V 0 to 70 °C
X1M0003110018 爱普生晶振 XG-2121CA 98.304000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.375 to 2.625 V 0 to 70 °C
X1M0003110020 爱普生晶振 XG-2121CA 156.250000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.375 to 2.625 V -20 to 70 °C
X1M0003110021 爱普生晶振 XG-2121CA 625.000000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.375 to 2.625 V 0 to 70 °C
X1M0003110022 爱普生晶振 XG-2121CA 100.000000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.375 to 2.625 V 0 to 70 °C
X1M0003110023 爱普生晶振 XG-2121CA 322.265625 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.375 to 2.625 V -5 to 85 °C
X1M0003110024 爱普生晶振 XG-2121CA 161.132800 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.375 to 2.625 V -5 to 85 °C
X1M0003110025 爱普生晶振 XG-2121CA 200.000000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.375 to 2.625 V 0 to 70 °C
X1M0003110026 爱普生晶振 XG-2121CA 135.000000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.375 to 2.625 V 0 to 70 °C
X1M0003110027 爱普生晶振 XG-2121CA 100.000000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.375 to 2.625 V 0 to 70 °C
X1M0003110028 爱普生晶振 XG-2121CA 125.000000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.375 to 2.625 V 0 to 70 °C
X1M0003110029 爱普生晶振 XG-2121CA 125.000000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.375 to 2.625 V 0 to 70 °C
X1M0003110030 爱普生晶振 XG-2121CA 156.250000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.375 to 2.625 V 0 to 70 °C
X1M0003110031 爱普生晶振 XG-2121CA 156.250000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.375 to 2.625 V 0 to 70 °C
X1M0003110032 爱普生晶振 XG-2121CA 250.000000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.375 to 2.625 V 0 to 70 °C
X1M0003110033 爱普生晶振 XG-2121CA 312.500000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.375 to 2.625 V 0 to 70 °C
X1M0003210000 爱普生晶振 XG-2103CA 150.000000 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V -5 to 85 °C
X1M0003210001 爱普生晶振 XG-2103CA 132.812500 MHz 7.00 x 5.00 x 1.20 mm LV-PECL 2.970 to 3.630 V -5 to 85 °C
X1M0004110002 爱普生晶振 MG7050EAN 156.250000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 2.970 to 3.630 V 0 to 70 °C
X1M0004110005 爱普生晶振 MG7050EAN 150.000000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 2.970 to 3.630 V 0 to 70 °C
X1M0004110006 爱普生晶振 MG7050EAN 156.250000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 2.970 to 3.630 V -20 to 70 °C
X1M0004110007 爱普生晶振 MG7050EAN 669.325580 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 2.970 to 3.630 V -20 to 70 °C
X1M0004110008 爱普生晶振 MG7050EAN 150.000000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 2.970 to 3.630 V 0 to 70 °C
X1M0004110009 爱普生晶振 MG7050EAN 150.000000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 2.970 to 3.630 V -20 to 70 °C
X1M0004110010 爱普生晶振 MG7050EAN 150.000000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 2.970 to 3.630 V -5 to 85 °C
X1M0004110011 爱普生晶振 MG7050EAN 156.250000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 2.970 to 3.630 V 0 to 70 °C
X1M0004110012 爱普生晶振 MG7050EAN 156.250000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 2.970 to 3.630 V 0 to 70 °C
X1M0004110013 爱普生晶振 MG7050EAN 156.250000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 2.375 to 2.625 V -5 to 85 °C
X1M0004110014 爱普生晶振 MG7050EAN 100.000000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 2.970 to 3.630 V -5 to 85 °C
X1M0004110015 爱普生晶振 MG7050EAN 125.000000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 2.970 to 3.630 V -5 to 85 °C
X1M0004110016 爱普生晶振 MG7050EAN 200.000000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 2.970 to 3.630 V -5 to 85 °C
X1M0004110017 爱普生晶振 MG7050EAN 100.000000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 2.970 to 3.630 V -5 to 85 °C
X1M0004110018 爱普生晶振 MG7050EAN 125.000000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 2.970 to 3.630 V -5 to 85 °C
X1M0004110019 爱普生晶振 MG7050EAN 200.000000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 2.970 to 3.630 V -5 to 85 °C
X1M0004110020 爱普生晶振 MG7050EAN 156.253906 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 2.375 to 2.625 V -5 to 85 °C
X1M0004110021 爱普生晶振 MG7050EAN 100.000000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 2.375 to 2.625 V -5 to 85 °C
X1M0004110022 爱普生晶振 MG7050EAN 125.000000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 2.375 to 2.625 V -5 to 85 °C
X1M0004110023 爱普生晶振 MG7050EAN 156.253906 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 2.970 to 3.630 V -5 to 85 °C
X1M0004110024 爱普生晶振 MG7050EAN 156.250000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 2.970 to 3.630 V -20 to 70 °C
X1M0004110025 爱普生晶振 MG7050EAN 156.250000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 2.375 to 2.625 V -20 to 70 °C
X1M0004110026 爱普生晶振 MG7050EAN 312.500000 MHz 7.00 x 5.00 x 1.60 mm LV-PECL 2.970 to 3.630 V -5 to 85 °C
X1G0058810001 爱普生晶振 SG2520EGN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LV-PECL 3.135 to 3.465 V -40 to 85 °C
X1G0058810002 爱普生晶振 SG2520EGN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LV-PECL 3.135 to 3.465 V -40 to 85 °C
X1G0058810003 爱普生晶振 SG2520EGN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LV-PECL 2.375 to 2.625 V -40 to 85 °C
X1G0058810005 爱普生晶振 SG2520EGN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LV-PECL 3.135 to 3.465 V -40 to 105 °C
X1G0059210001 爱普生晶振 SG2520EHN 156.250000 MHz 2.50 x 2.00 x 0.84 mm LV-PECL 3.135 to 3.465 V -40 to 85 °C

5
