DSC1033BE1-050.0000,Microchip可编程振荡器,5032mm,DSC1033

DSC1033BE1-050.0000,Microchip可编程振荡器,5032mm,DSC1033DSC1033BE1-050.0000,Microchip可编程振荡器,5032mm,DSC1033

产品简介

DSC1033BE1-050.0000,Microchip可编程振荡器,5032mm,DSC1033,尺寸5.0x3.2mm,频率50MHZ,欧美进口晶振,SMD晶体振荡器,可编程振荡器,有源晶体振荡器,有源贴片晶振,SMD振荡器,5032mm有源晶振,50MHZ有源振荡器,四脚有源晶振,工业级有源晶振,便携式设备有源晶振,测试测量有源晶振,室外基站有源晶振,低损耗有源晶振,低功耗有源晶振,低电压有源晶振,低抖动有源晶振,低相位有源晶振,低相噪有源晶振,具有低抖动低电压的特点。

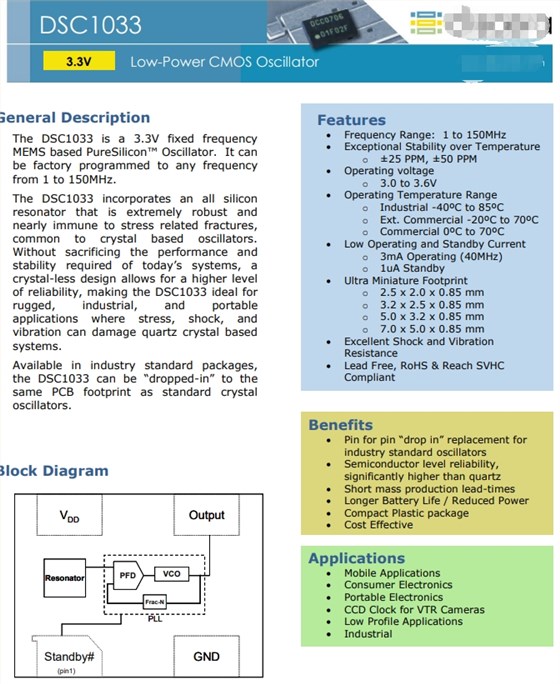

DSC1033是3.3V固定频率MEMS基于PureSsilicon™振荡器。可以是工厂编程为从1到的任何频率150MHz。DSC1033 OSC晶振包含全硅谐振器非常坚固,几乎对应力相关骨折免疫,常见于基于晶体的振荡器。在不牺牲当今所需的性能和稳定性系统,无晶体设计允许更高级别的可靠性,使DSC1033适用于坚固耐用、工业级和便携式应力、冲击和振动的应用会损坏基于石英晶体的系统。DSC1033BE1-050.0000,Microchip可编程振荡器,5032mm,DSC1033.


产品详情

1

DSC1033BE1-050.0000,Microchip可编程振荡器,5032mm,DSC1033,尺寸5.0x3.2mm,频率50MHZ,欧美进口晶振,SMD晶体振荡器,可编程振荡器,有源晶体振荡器,有源贴片晶振,SMD振荡器,5032mm有源晶振,50MHZ有源振荡器,四脚有源晶振,工业级有源晶振,便携式设备有源晶振,测试测量有源晶振,室外基站有源晶振,低损耗有源晶振,低功耗有源晶振,低电压有源晶振,低抖动有源晶振,低相位有源晶振,低相噪有源晶振,具有低抖动低电压的特点。

DSC1033是3.3V固定频率MEMS基于PureSsilicon™振荡器。可以是工厂编程为从1到的任何频率150MHz。DSC1033 OSC晶振包含全硅谐振器非常坚固,几乎对应力相关骨折免疫,常见于基于晶体的振荡器。在不牺牲当今所需的性能和稳定性系统,无晶体设计允许更高级别的可靠性,使DSC1033适用于坚固耐用、工业级和便携式应力、冲击和振动的应用会损坏基于石英晶体的系统。DSC1033BE1-050.0000,Microchip可编程振荡器,5032mm,DSC1033.

2

DSC1033BE1-050.0000,Microchip可编程振荡器,5032mm,DSC1033 参数表

Parameter Symbol Condition Min. Typ. Max. Unit
Frequency f0 Single Frequency
50
MHz
Frequency Tolerance
Option 1
Option 2
Option 3
Δf -40°C to +85°C
-20°C to +70°C
0°C to +70°C
±25,±50
±25,±50
±25,±50
ppm
Supply Current, no load IDD CL=0p
RL=∞
T=25°
C
1 to 40MHz
40 to 80MHz
80 to 125MHz
125 to 150MHz
3
4
5
6
10 mA
Supply Current, standby IDD T=25°C 1.0 uA
Output Logic Levels
Output logic high
Output logic low
VOH
VOL
CL=15pF 0.8*VDD
-
-
0.2*VDD
Volts
Output Transition time
Rise Time
Fall Time
tR
tF
CL=15pF; T=25°C
20%/80%*VDD
1.3
1.3
2
2
ns
Output Startup Time2 tSU T=25°C 1.5 3 ms
Output Disable Time tDA 20 100 ns
Output Duty Cycle SYM 45 55 %
Input Logic Levels
Input logic high
Input logic low
VIH
VIL
0.75*VDD
-
-
0.25* VDD
Volts
Jitter, Cycle to Cycle JCC F = 100MHz3 95 ps
3

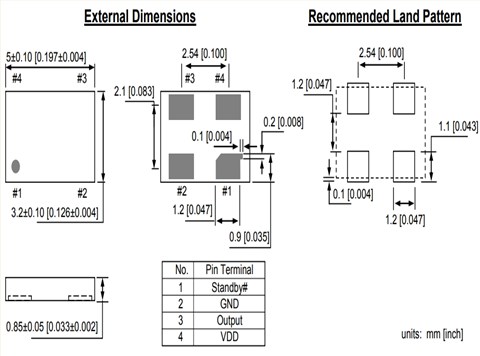

DSC1033BE1-050.0000,Microchip可编程振荡器,5032mm,DSC1033尺寸图

DSC1033

DSC1033BE1-050.0000,Microchip可编程振荡器,5032mm,DSC1033

有源晶振产品特点:

频率范围:1至150MHz

卓越的温度稳定性

±25 PPM,±50 PPM

工作电压

3.0至3.6V

工作温度范围

工业-40ºC至85ºC

外部商用-20ºC至70ºC

商用0ºC至70ºC

低工作和备用电流

3mA工作(40MHz)

1uA待机

超小型占地面积

2.5 x 2.0 x 0.85毫米

3.2 x 2.5 x 0.85毫米

5.0 x 3.2 x 0.85毫米

7.0 x 5.0 x 0.85毫米

卓越的冲击和振动反对

无铅、RoHS和Reach SVHC

DSC1033

Manufacturer Part Number原厂代码 欧美晶振品牌 Series型号 Type 类型 Frequency 频率 Voltage - Supply电压
DSC1121CI2-025.0000 Microchip振荡器 DSC1121 MEMS (Silicon) 25MHz 2.25 V ~ 3.6 V
DSC1121BI2-025.0007 Microchip振荡器 DSC1121 MEMS (Silicon) 25.0007MHz 2.25 V ~ 3.6 V
DSC1121AE2-025.0000 Microchip振荡器 DSC1121 MEMS (Silicon) 25MHz 2.25 V ~ 3.6 V
DSC1101CI1-025.0000 Microchip振荡器 DSC1101 MEMS (Silicon) 25MHz 2.25 V ~ 3.6 V
DSC1001CC1-008.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 8MHz 1.8 V ~ 3.3 V
DSC1101DL1-027.0000 Microchip振荡器 DSC1101 MEMS (Silicon) 27MHz 2.25 V ~ 3.6 V
DSC1001CE1-066.6666 Microchip振荡器 DSC1001 MEMS (Silicon) 66.6666MHz 1.8 V ~ 3.3 V
DSC1001CE1-019.2000 Microchip振荡器 DSC1001 MEMS (Silicon) 19.2MHz 1.8 V ~ 3.3 V
DSC1033CE2-022.5792 Microchip振荡器 DSC1033 MEMS (Silicon) 22.5792MHz 3.3V
DSC1001DI1-004.9152 Microchip振荡器 DSC1001 MEMS (Silicon) 4.9152MHz 1.8 V ~ 3.3 V
DSC1033AE1-024.0000 Microchip振荡器 DSC1033 MEMS (Silicon) 24MHz 3.3V
DSC1001AC1-027.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 27MHz 1.8 V ~ 3.3 V
DSC1033CE2-074.2500 Microchip振荡器 DSC1033 MEMS (Silicon) 74.25MHz 3.3V
DSC1033BE1-050.0000 Microchip振荡器 DSC1033 MEMS (Silicon) 50MHz 3.3V
DSC1001AC1-008.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 8MHz 1.7 V ~ 3.6 V
DSC1033DI1-048.0000 Microchip振荡器 DSC1033 MEMS (Silicon) 48MHz 3.3V
DSC1001DI1-012.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 12MHz 1.8 V ~ 3.3 V
DSC1001DI1-048.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 48MHz 1.8 V ~ 3.3 V
DSC1033DI1-064.0000 Microchip振荡器 DSC1033 MEMS (Silicon) 64MHz 3.3V
DSC1033DI1-025.0000 Microchip振荡器 DSC1033 MEMS (Silicon) 25MHz 3.3V
DSC1033CI1-008.1920 Microchip振荡器 DSC1033 MEMS (Silicon) 8.192MHz 3.3V
DSC1033DI1-050.0000 Microchip振荡器 DSC1033 MEMS (Silicon) 50MHz 3.3V
DSC1033DI1-024.0000 Microchip振荡器 DSC1033 MEMS (Silicon) 24MHz 3.3V
DSC1033DI1-016.0000 Microchip振荡器 DSC1033 MEMS (Silicon) 16MHz 3.3V
DSC1001DI1-020.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 20MHz 1.8 V ~ 3.3 V
DSC1001CI1-025.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 25MHz 1.8 V ~ 3.3 V
DSC1033BI2-027.1200 Microchip振荡器 DSC1033 MEMS (Silicon) 27.12MHz 3.3V
DSC1001DI1-032.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 32MHz 1.8 V ~ 3.3 V
DSC1033DI1-029.4912 Microchip振荡器 DSC1033 MEMS (Silicon) 29.4912MHz 3.3V
DSC1001AE1-027.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 27MHz 1.8 V ~ 3.3 V
DSC1001AE1-014.3182 Microchip振荡器 DSC1001 MEMS (Silicon) 14.3182MHz 1.8 V ~ 3.3 V
DSC1001AE1-024.5761 Microchip振荡器 DSC1001 MEMS (Silicon) 24.5761MHz 1.8 V ~ 3.3 V
DSC1001AE1-054.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 54MHz 1.8 V ~ 3.3 V
DSC1001AE1-003.6864 Microchip振荡器 DSC1001 MEMS (Silicon) 3.6864MHz 1.8 V ~ 3.3 V
DSC1001BE2-010.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 10MHz 1.8 V ~ 3.3 V
DSC1001AE1-055.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 55MHz 1.8 V ~ 3.3 V
DSC1033CI1-001.0000 Microchip振荡器 DSC1033 MEMS (Silicon) 1MHz 3.3V
DSC1004AI2-001.0000 Microchip振荡器 DSC1004 MEMS (Silicon) 1MHz 1.8 V ~ 3.3 V
DSC1001CI1-003.6864 Microchip振荡器 DSC1001 MEMS (Silicon) 3.6864MHz 1.7 V ~ 3.6 V
DSC1001DI1-038.4000 Microchip振荡器 DSC1001 MEMS (Silicon) 38.4MHz 1.7 V ~ 3.6 V
DSC1001AI2-064.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 64MHz 1.8 V ~ 3.3 V
DSC1001BI1-048.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 48MHz 1.8 V ~ 3.3 V
DSC1001CI2-001.9521 Microchip振荡器 DSC1001 MEMS (Silicon) 1.9521MHz 1.8 V ~ 3.3 V
DSC1001CI2-010.4857 Microchip振荡器 DSC1001 MEMS (Silicon) 10.4857MHz 1.8 V ~ 3.3 V
DSC1001CI2-008.1920 Microchip振荡器 DSC1001 MEMS (Silicon) 8.192MHz 1.8 V ~ 3.3 V
DSC1001AI1-033.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 33MHz 1.8 V ~ 3.3 V
DSC1001BI1-010.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 10MHz 1.8 V ~ 3.3 V
DSC1001BI1-020.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 20MHz 1.8 V ~ 3.3 V
DSC1001BI1-024.5760 Microchip振荡器 DSC1001 MEMS (Silicon) 24.576MHz 1.8 V ~ 3.3 V
DSC1001BI1-027.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 27MHz 1.8 V ~ 3.3 V
DSC1001BI2-014.3181 Microchip振荡器 DSC1001 MEMS (Silicon) 14.3181MHz 1.8 V ~ 3.3 V
DSC1001BI2-014.7456 Microchip振荡器 DSC1001 MEMS (Silicon) 14.7456MHz 1.8 V ~ 3.3 V
DSC1001BI2-016.3840 Microchip振荡器 DSC1001 MEMS (Silicon) 16.384MHz 1.8 V ~ 3.3 V
DSC1001BI2-040.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 40MHz 1.8 V ~ 3.3 V
DSC1001AI2-001.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 1MHz 1.8 V ~ 3.3 V
DSC1001BI1-024.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 24MHz 1.8 V ~ 3.3 V
DSC1001BI1-025.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 25MHz 1.8 V ~ 3.3 V
DSC1001BI2-012.5000 Microchip振荡器 DSC1001 MEMS (Silicon) 12.5MHz 1.8 V ~ 3.3 V
DSC1001BI1-040.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 40MHz 1.8 V ~ 3.3 V
DSC1001BI1-050.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 50MHz 1.8 V ~ 3.3 V
DSC1001BI2-024.5760 Microchip振荡器 DSC1001 MEMS (Silicon) 24.576MHz 1.8 V ~ 3.3 V
DSC1003DI2-100.0000 Microchip振荡器 DSC1003 MEMS (Silicon) 100MHz 1.8 V ~ 3.3 V
DSC1033BI1-025.0000 Microchip振荡器 DSC1033 MEMS (Silicon) 25MHz 3.3V
DSC1001BI2-005.5296 Microchip振荡器 DSC1001 MEMS (Silicon) 5.5296MHz 1.8 V ~ 3.3 V
DSC1001CI2-049.1520 Microchip振荡器 DSC1001 MEMS (Silicon) 49.152MHz 1.7 V ~ 3.6 V
DSC1001BI2-025.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 25MHz 1.8 V ~ 3.3 V
DSC1001CI2-025.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 25MHz 1.8 V ~ 3.3 V
DSC1001CE2-012.0000 Microchip振荡器 DSC1001 MEMS (Silicon) 12MHz 1.8 V ~ 3.3 V
DSC1001DI2-045.1584 Microchip振荡器 DSC1001 MEMS (Silicon) 45.1584MHz 1.8 V ~ 3.3 V
DSC1001DI2-049.1520 Microchip振荡器 DSC1001 MEMS (Silicon) 49.152MHz 1.8 V ~ 3.3 V
