有源晶振是一款自身带有电源电压功能的石英晶体振荡器,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V~5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
频率：80MHZ~170MHZ
尺寸：3.2*2.5mm

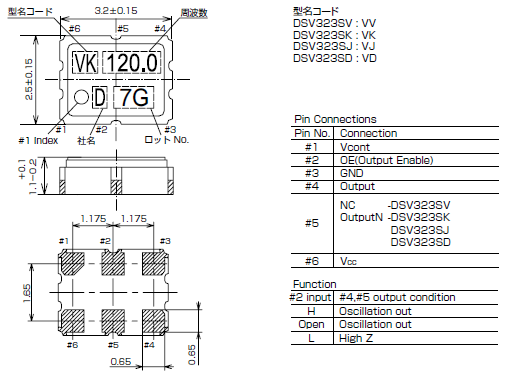

KDS晶振,DSV323SK晶振,LV-PECL晶振,有源晶振
日本大真空株式会社KDS晶振,于1993年被天津政府对外资招商部特别邀请在中国天津投资.日本大真空在当年5月份,就在天津市位于武清开发区确定投资建厂,品牌是简称(KDS晶振)当时总额1.4亿美元,注册资本4867.3万美元,占地面积67.5亩.KDS晶振总公司设立在日本国兵库县加古川市平冈町新在家，创业时间为1959年11月3日,正式注册成立是在1963年5月8日,当时注册资金高达321亿日元之多,主要从事电子元件石英晶振以及电子设备生产销售一体化,包括晶体谐振器，音叉型晶体谐振器，晶体应用产品，晶体振荡器，晶体滤波器，晶体光学产品，硅晶体时钟设备，MEMS振荡器等。 大真空株式会社KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”。作为全球石英晶振制造商，大真空KDS晶振努力帮助实现新一代电子社会，更方便人们更舒适，通过开发石英晶振, 压控晶体振荡器（VCXO）、温补晶振（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等晶体器件对全球环境友好。KDS晶振公司的现在的发展不是立马就腾达起来的,而是靠着整个团队一点一滴的经历挫折与磨难,累积经验给整合起来的.
日本大真空株式会社,【KDS】品牌,实力见证未来,KDS集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有生产工厂,而天津KDS晶振工厂是全球石英晶振生产最大量的工厂,自从1993年在天津投产以来,技术更新从未间断,从最初的32.768K晶体为主,到现在以小体积贴片晶体振荡器为主,体积已经是全世界石英晶体振荡器之中最小的.
高精度石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英耐高温晶振目前主要使用的有AT切、BT切.其它切型还有CT、DT、GT、NT等.
普通石英压控晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体振荡器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
KDS晶振,DSV323SK晶振,LV-PECL晶振,有源晶振
如何正确的使用有源晶振
电处理：
将电源连接到有源晶体振荡器指定的终端,确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英2520晶振,假如损坏那将不会工作.此外如果外接电源电压高于晶振的规定电压值,就很可能会导致石英晶振产品损坏.所以外接电压很重要,一定要确保使用正确的额定电压的振荡,但如果电压低于额定的电压值部分产品将会不起振,或者起不到最佳精度.
机械处理
当晶振发生外置撞击时,任何石英晶体振荡器在遭到外部撞击时,或者产品不小心跌落时,强烈的外置撞击都将会导致晶振损坏,或者频率不稳定现象.不执行任何强烈的冲击石英晶体振荡器.如果一个强大的冲击已经给振荡器确保在使用前检查其特点.
机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管SMD晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
有源晶振的负载电容与阻抗
负载电容与阻抗高精密贴片晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
| 型名 | 記号 | DSV323SK |
|---|---|---|
| 出力仕様 | - | LV-PECL |
| 出力周波数範囲 | fo | 80~170MHz |
| 電源電圧 | VCC | +3.3V±0.165V |
| 周波数制御電圧 | Vcont | +1.65V±1.65V |
| 保存温度範囲 | T_stg | -40~+85℃ |
| 動作温度範囲 | T_use | -10~+70℃/-40~+85℃ |
| 周波数許容偏差（常温偏差含む） | f_tol | ±50×10-6 max. |
| 周波数可変範囲 | f_cont | ±100×10-6 min. [Positive Slope] |
| 消費電流 | ICC | 50mA max. |
| スタンバイ時電流（＃2ピン“L”） | I-std | 30μA |
| 出力負荷 | Load | 50Ω to VCC-2V |
| 波形シンメトリ | SYM | 40~60% [at outputs cross point] |
| 0レベル電圧 | VOL | VCC-1.81~VCC-1.62V |
| 1レベル電圧 | VOH | VCC-1.025~VCC-0.88V |
| 立上り時間、立下り時間 | tr,tf | 0.5ns max. [20~80% Output,OutputN] |
| 差動出力電圧 | VOD1, VOD2 | - |
| 差動出力誤差 | ⊿VOD | - |
| オフセット電圧 | VOS | - |
| オフセット誤差 | ⊿VOS | - |
| クロス点電圧 | Vcr | - |
| OE端子0レベル入力電圧 | VIL | VCC×0.3 max. |
| OE端子1レベル入力電圧 | VIH | VCC×0.7 min. |
| 出力ディスエーブル時間 | tPLZ | 200ns max. |
| 出力イネーブル時間 | tPZL | 2ms max. |
| ピリオド ジッタ（1） | tRMS | 2.3ps typ. (σ) |
| tp-p | 22ps typ. (Peak to peak) | |
| トータル ジッタ（1） | tTL | 32ps typ. [tDJ + n×tRJ n=14.1(BER=1×10-12)(2)] |
| 位相ジッタ | tpj | 1ps max. [13.5MHz≦fo＜40MHz、fo offset:12kHz~5MHz fo≧40MHz、fo offset:12kHz~20MHz] |
| 梱包単位（3） | - | 2000pcs/reel(180φ) |
