KDS晶振,差分晶振,DSA535SG晶振,1XTQ10000EGA晶振

频率:10-40MHZ

尺寸:5.0*3.2mm

TCXO晶振产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性石英晶振.为对应低电源电压的产品.(DC+1.8V±0.1V to+2.9V±0.1V 对应IC可能) 高度:最高0.8 mm,体积:0.0022 cm3,重量:0.008 g,超小型,轻型.低消耗电流,表面贴片型产品
订购热线:86-0755-27838351
QQ咨询 点击这里给我发消息 KDS晶振,差分晶振,DSA535SG晶振,1XTQ10000EGA晶振

低频率稳定输出晶振,3225金属表面封装晶振,DSX321SH晶振

KDS晶振,差分晶振,DSA535SG晶振,1XTQ10000EGA晶振,压控晶振具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度:最高1.0 mm,体积:0.007 cm3,重量:0.024g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊) 无铅产品.满足无铅焊接的回流温度曲线要求.

压电石英晶振主要是利用石英材料(水晶)的压电效应制成的电子原件和器件,压电效应是一种机电能量互换的现象,压电效应分为正压电效应和逆压电效应,正压电效应是以机械应力及,应变(形变)作用而使物体产生电荷或电压输出。逆压电效应是以电能输入使之产生机械能或,位移(形变)的输出

低频率稳定输出晶振,3225金属表面封装晶振,DSX321SH晶振

项目

符号

规格说明

条件

输出频率范围

f0

10-40MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

3.0-5.0V

联系我们以了解更多相关信息

储存温度

T_stg

-40 to +85

裸存

工作温度

T_use

G: -10 to +70

请联系我们查看更多资料http://www.crystal95.com

H: -30 to +85


频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

低频率稳定输出晶振,3225金属表面封装晶振,DSX321SH晶振

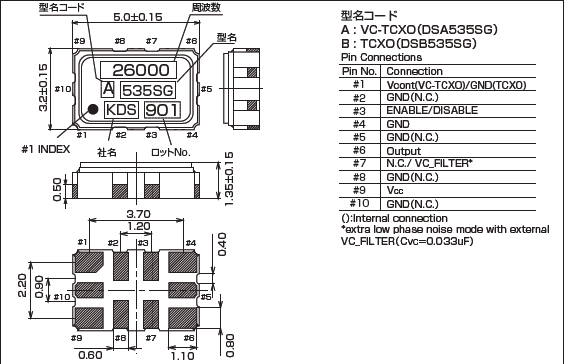

DSA535SG .(VC-TCXO)

KDS有源晶振产品列表:

DSA535SC DSA535G

低频率稳定输出晶振,3225金属表面封装晶振,DSX321SH晶振

关于冲洗清洁音叉型晶振由于采用小型、薄型的晶振芯片,以及相对而言频率与超音波清洁器相近,所以会由于共振而容易受到破坏,贴片型VC-TCXO晶振因此请不要用超音波清洁器来冲洗晶振。

关于机械性冲击

(1)从设计角度而言,即使石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致石英芯片的破损。在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件。

(2)SMD石英晶振与电阻以及电容器的芯片产品不同,5032压控温补振荡器由于在内部对石英晶振晶片进行了密封保护,因此关于在自动安装时由于冲击而导致的影响,请在使用之前,恳请贵公司另外进行确认工作。

(3)请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上,不得已要安装到同一块基板上时,请确保晶振能正常工作。

KDS晶振,差分晶振,DSA535SG晶振,1XTQ10000EGA晶振

低频率稳定输出晶振,3225金属表面封装晶振,DSX321SH晶振
