KDS晶振,有源晶振,DSO221SHF晶振,1XSF012288EH1晶振

频率:1.5-48MHZ

尺寸:2.5*2.0mm

2520mm体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
订购热线:86-0755-27838351
QQ咨询 点击这里给我发消息

低频率稳定输出晶振,3225金属表面封装晶振,DSX321SH晶振

KDS晶振,有源晶振,DSO221SHF晶振,1XSF012288EH1晶振,2520mm温度补偿晶体振荡器,是目前有源晶振中体积较小的一款,产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品

进口晶体振荡器的真空封装技术:是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一

低频率稳定输出晶振,3225金属表面封装晶振,DSX321SH晶振

项目

符号

规格说明

条件

输出频率范围

f0

1.5-48MHZ

请联系我们以便获取其它可用频率的相关信息

电源电压

VCC

1.6-3.6V

联系我们以了解更多相关信息

储存温度

T_stg

-40 to +85

裸存

工作温度

T_use

G: -10 to +70

请联系我们查看更多资料http://www.crystal95.com

H: -30 to +85


频率稳定度

f_tol

J: ±50 × 10-6



L: ±100 × 10-6

T: ±150 × 10-6

功耗

ICC

3.5 mA Max.

无负载条件、最大工作频率

待机电流

I_std

3.3μA Max.

ST=GND

占空比

SYM

45 % to 55 %

50 % VCC , L_CMOS15 pF

输出电压

VOH

VCC-0.4V Min.



VOL

0.4 V Max.



输出负载条件

L_CMOS

15 pF Max.



输入电压

VIH

80% VCC Max.

ST 终端

VIL

20 % VCC Max.

上升/下降时间

tr / tf

4 ns Max.

20 % VCC to 80 % VCC , L_CMOS=15 pF

振荡启动时间

t_str

3 ms Max.

t=0 at 90 %

频率老化

f_aging

±3 × 10-6 / year Max.

+25 , 初年度,第一年

低频率稳定输出晶振,3225金属表面封装晶振,DSX321SH晶振

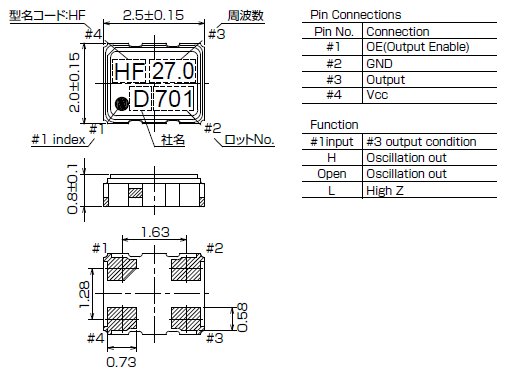

DSO221SHF 2520

KDS有源晶振产品列表:

DSO221 321

低频率稳定输出晶振,3225金属表面封装晶振,DSX321SH晶振

1.操作

请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。

2.使用环境(温度和湿度)

请在规定的温度范围内使用石英晶振。日产2520温补振荡器这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。

晶振/石英晶体谐振器

激励功率

在晶振上施加过多驱动力,2520进口石英振荡器会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 。

负极电阻

除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加。

负载电容

有源晶振振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容。
