KDS晶振,贴片晶振,DSX321G晶振,1C326000AB0AR晶振

频率:7.9-64MHZ

尺寸:3.2*2.5mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体谐振器,适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,3225晶体谐振器本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
订购热线:86-0755-27838351
QQ咨询 点击这里给我发消息

低频率稳定输出晶振,3225金属表面封装晶振,DSX321SH晶振

KDS晶振,贴片晶振,DSX321G晶振,1C326000AB0AR晶振,小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

石石英晶振高精密点胶技术:3225晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。

低频率稳定输出晶振,3225金属表面封装晶振,DSX321SH晶振

KDS晶振规格

单位

晶振频率范围

石英晶振基本条件

标准频率

f_nom

7.9-64MHZ

标准频率

储存温度

T_stg

-40°C ~ +85°C

裸存

工作温度

T_use

-40°C ~ +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW ~ 100μW

频率公差

f_— l

±20 × 10-6 (标准),
(±15 × 10-6 ~ ±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.crystal95.com

频率温度特征

f_tem

±30 × 10-6/-20°C ~ +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

低频率稳定输出晶振,3225金属表面封装晶振,DSX321SH晶振

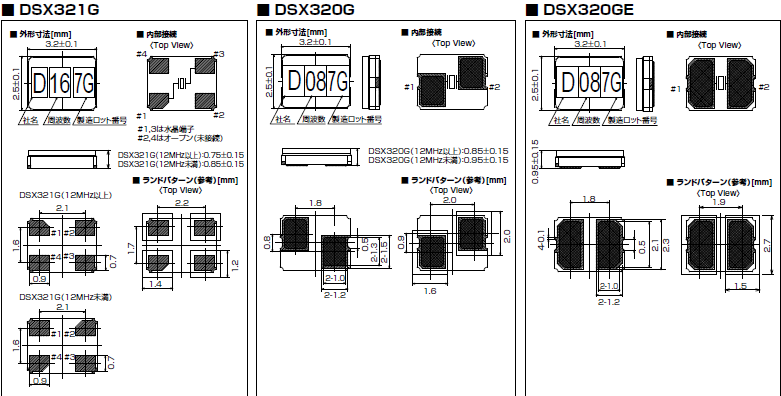

DSX320G DSX321G DSX320GE 3225

KDS贴片晶振产品列表:

DSX221G DSX321G DSX530GA

低频率稳定输出晶振,3225金属表面封装晶振,DSX321SH晶振

我们可以改善的频率输出的偏差超过范围由以下几个方法:

 调整有源晶振外部电容,Cd和CG的值。

 如果由频率计数器测量频率比目标频率高,四脚贴片晶振要增加外部电容CL(或Cd以及C 8的值),以降低频率到我们的目标频率,反之亦然。

 可以采用不同负载电容(CL)的晶振试用。

 试用2520晶振具有较低电容若频率比目标频率超高很多的话。

请检查波形幅度是否是正常或不使用示波器,正确的电容是通过和频率调节到目标之后。根据该波形振幅收缩,由于增加外部电容,请使用方法2调整频率(较低的外部电容,并采用低电容的晶体)的情况。

频率输出频率的目标只有三分之一。

贴片晶振具有多种振动模式,如基频, 3次泛音,5次泛音等等。当基频模式应用时,晶振的电阻是最低的,这意味着3225石英晶体是最简单的石英晶体振荡器。当第三色调模式被应用,一个放大电路必须被利用以降低基本模式的频率反馈到所述延伸小于所述第三音调模式。因此,如果频率是只有三分之一的目标频率时,要检查是否放大处理电路被施加或它的设定值就足够了,因为电路的环境适合于基本模式,而不是第三次泛音调模式。
