富士晶振,高质量石英晶振,FSX-11M晶体

频率:3.579MHz~65.000MHz

尺寸:11.0*5.0*2.1mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
订购热线:86-0755-27838351
QQ咨询 点击这里给我发消息

1

富士晶振,高质量石英晶振,FSX-11M晶体.普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高数码电子晶振主要参数的稳定性,以及提高石英晶振的年老化特性.

1994年1月设立资本金500万日元的富士通株式会社.他所工作的晶体器件制造商的部分销售转移到Fujicom.开始销售晶体器件.1994年3月与韩国SUNNY ELECTRONICS CORP,山梨县电波株式会社,Sunlead有限公司签订合同,扩大晶体器件的销售模式.1998年4月引入了网络分析仪,示波器和其他检查设备以提高质量.1998年11月美国Transko Electronics,Inc. 与之签订了购销合同.2000年7月台湾扬泰电子股份有限公司与Fujicom晶振品牌签约销售.2001年1月推出自动晶体振荡器检查装置.2005年8月传输方式介绍了自动晶体振荡器检查装置.2008年6月与KEC签订合同,在日本销售KEC半导体.十月在东京商业峰会上展出.开始销售LED照明.十二月开始销售高压薄膜电容器.

2

富士晶振

单位

FSX-11M晶振

石英晶振基本条件

标准频率

f_nom

3.579MHz~65.000MHz

标准频率

储存温度

T_stg

-40℃~+85

裸存

工作温度

T_use

-20℃~+70℃

标准温度

激励功率

DL

1.0μW Max.

推荐:10μW

频率公差

f_— l

±30ppm

±50ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.crystal95.com/

频率温度特征

f_tem

30 × 10-6,±50 × 10-6

超出标准的规格请联系我们.

负载电容

CL

16pF

20pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6/year Max.

+25°C,第一年

3

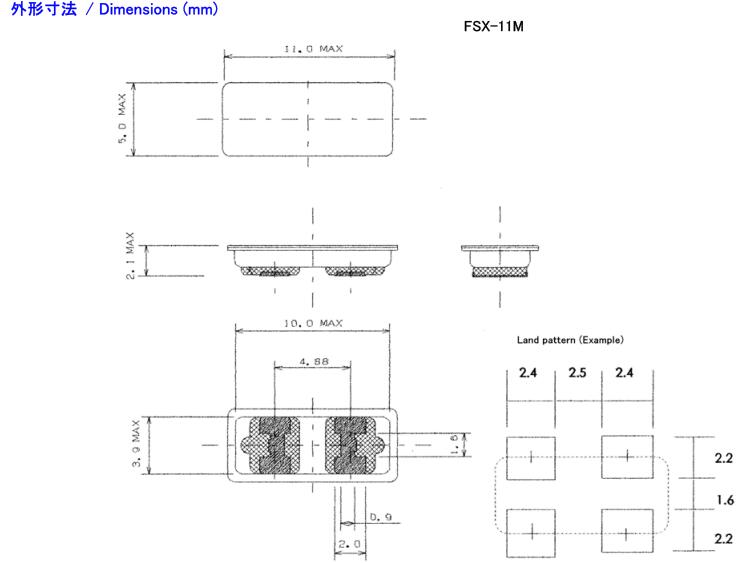

FSX-11M

4

PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2) 在设计时请参考相应的推荐封装.

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存无源晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.

正常温度和湿度:温度:+15℃至+35℃,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).

(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.

热影响

重复的温度巨大变化可能会降低受损害的石英耐高温晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

机械振动的影响

当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.
