Euroquartz晶振,EM21S晶振,低电压晶振

频率：13MHZ~52MHZ

尺寸：2.0*1.6mm

小型贴片石英晶振主要采用了，先进的晶片的抛光工艺技术，是晶体行业中石英晶片研磨技术中表面处理的最高技术，最终使晶片表面更光洁，平行度及平面度更好，大大的降低谐振电阻，使精度得到了很大的提升。改变了传统的生产工艺，使产品在各项参数得到了很大的改良,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品

订购热线：86-0755-27838351

Euroquartz晶振,EM21S晶振,低电压晶振

Euroquartz晶振集团成立于1982年，总部位于英国，是一家设计、制造石英晶体振荡器等和频率相关产品的知名制造商。公司主要产品包括石英晶体振荡器、VXCO、TCXO、OCXO、石英晶体谐振器、过滤器等。以英国为基地的全球电子制造行业石英晶振,有源晶振,陶瓷滤波器和频率相关产品的制造商和供应商。在频率产品制造领域拥有超过60年的经验,主要致力于频率控制产品和压电传感器的设计，开发，生产和测试，包括石英晶振，贴片晶振,石英晶体振荡器,温补晶振,压控晶振等和包含石英和其他压电晶体谐振器的频率控制模块,如声表面谐振器。

高品质产品制造是Euroquartz运营的核心。作为独立制造商，重视并保持AS 9100认证。AS 9100是由航空航天业界编写的国际质量管理标准，旨在保持和提高产品质量，并确保向行业提供完整的耗材。它已在欧洲以EN 9100出版，在美国以AS9100出版，在远东以SJAC 9100出版。该标准将ISO 9001的所有内容与对航空航天的其他行业特定要求结合在一起。这个标准比ISO9001更严格，对于所有的军事和航空航天客户来说都是至关重要的，并且为所有其他客户对生产和供应的产品质量提供更高的信心。

Euroquartz晶振公司故意对产品范围采取“基础广泛”的政策态度，以最大限度地提高灵活性，该公司拥有多个专业产品领域，特别是设计和制造定制电子滤波器，用于国防相关应用的高可靠性振荡器以及高耐辐射振荡器航空航天和空间卫星应用。

Euroquartz鼓励与客户进行设计和开发合作。对于新技术应用和主要产品更新，Euroquartz客户可以获得经验丰富的设计师和生产工程师的好处和安全性，他们了解频率控制产品系列。Euroquartz客户始终可以协助设计，生产和物流操作。

多年来持续的业务增长使Euroquartz发展其全球客户群。深入的工程专业知识，现场制造和广泛的最新产品系列，再加上独立制造商的速度和响应能力，Euroquartz成为有效和成功的创新型高品质频率控制组件供应商。

Euroquartz晶振	单位	EM21S晶振	石英晶振基本条件
标准频率	f_nom	13MHZ~52MHZ	标准频率
储存温度	T_stg	-55~+125℃	裸存
工作温度	T_use	-40℃~+85	标准温度
激励功率	DL	1.0μW Max.	推荐:10μW
频率公差	f_— l	±2ppm，±30ppm， ±50ppm，±100ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.crystal95.com/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	18pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

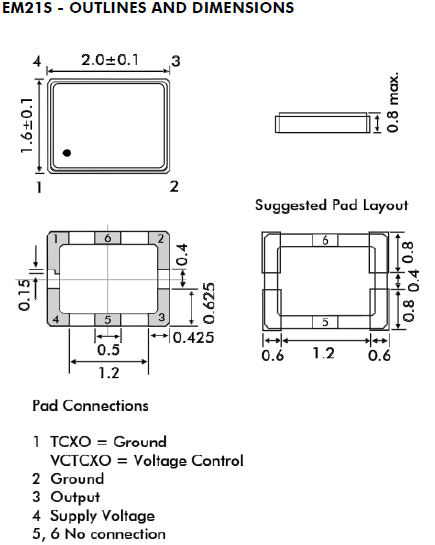

EM21S 2016 TCXO

Euroquartz晶振,EM21S晶振,低电压晶振

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

有源晶振的负载电容与阻抗

负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.

抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

耐焊性：

将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源SMD晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
