爱普生晶振FC-12M,X1A000021000200无源贴片晶振

频率：32.768KHZ

尺寸：2.0*1.2mm

爱普生晶振FC-12M,X1A000021000200无源贴片晶振是一款封装为2012小尺寸的无源谐振器,水晶振动子,音叉表晶这是一款具备超高可靠性能和稳定性能的贴片晶振,也是一款优质的32.768KHz千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品.本产品具有小型,薄型,轻型的贴片晶振表面型音叉式石英晶体谐振器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求.

X1A000021001000晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.

订购热线：86-0755-27838351

X1A000021001000晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.爱普生晶振FC-12M,X1A000021000200无源贴片晶振

X1A000021000200晶振参数表

项目	符号	规格说明		条件
项目	符号	FC-12M	FC-12M TYPE	条件
额定频率范围	f_nom	32.768kHz	32kHz to 77.5kHz	请联系我们以便获取其它可用频率的相关信息
储存温度	T_stg	-55 °C to +125 °C		裸存
工作温度	T_use	-40 °C to +85 °C
激励功率	DL	0.5µW Max.
频率公差（标准）	f_tol	±20 × 10^-6 ±30 × 10^-6		+25 °C,DL=0.1 µW 如需更严格的公差,请联系我们
拐点温度	Ti	+25 °C±5 °C
频率温度系数	B	-0.04 × 10^-6/ °C² Max
负载电容	CL	12.5pF		请与我们联系除了12.5 pF
串联电阻（ESR）	R1	90kΩ Max.	90kΩ to 65kΩ
串联电容	C1	6.4fF Typ.	7.0fF to 2.7fF
分路电容	C0	1.3pF Typ.	1.6pF to 0.8pF
频率老化	f_age	±3 ×10^-6 / year Max		+25 °C, 第一年

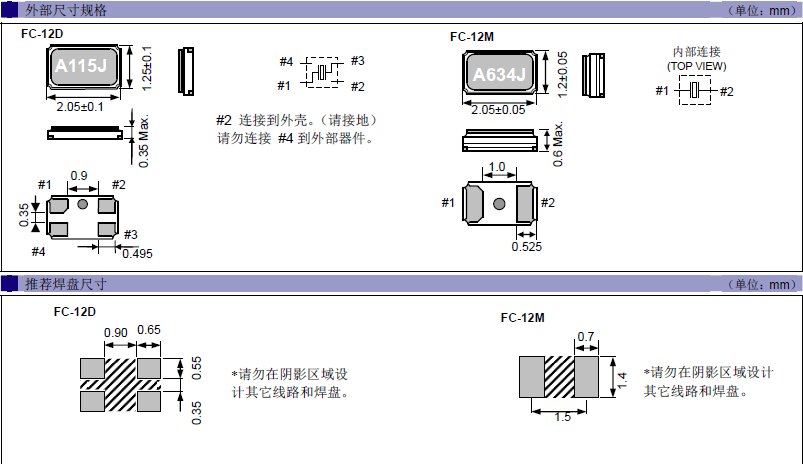

爱普生晶振FC-12M,X1A000021000200无源贴片晶振尺寸图

X1A000021000200晶振在使用EPSON晶振时应注意以下事项

晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用.因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.爱普生晶振FC-12M,X1A000021000200无源贴片晶振

晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的小体积贴片晶振,石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任.

机械振动的影响

当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

PCB设计指导

(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2) 在设计时请参考相应的推荐封装.

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.爱普生晶振FC-12M,X1A000021000200无源贴片晶振

存储事项

(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度：
温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）.

(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.

品牌	编码	尺寸	型号	频率	负载	精度	工作温度	产品系列
EPSON爱普生	X1A000061000200	2.05 x 1.2 x 0.6 mm	FC-12M	32.768000 kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C	贴片晶振
EPSON爱普生	X1A000061000300	2.05 x 1.2 x 0.6 mm	FC-12M	32.768000 kHz	12.5 pF	+/-30.0 ppm	-40 to +85 °C	贴片晶振
EPSON爱普生	X1A000061000800	2.05 x 1.2 x 0.6 mm	FC-12M	32.768000 kHz	9 pF	+/-20.0 ppm	-40 to +85 °C	贴片晶振
EPSON爱普生	X1A000061003000	2.05 x 1.2 x 0.6 mm	FC-12M	32.768000 kHz	8 pF	+/-20.0 ppm	-40 to +85 °C	贴片晶振
EPSON爱普生	X1A000061003200	2.05 x 1.2 x 0.6 mm	FC-12M	32.768000 kHz	6.6 pF	+/-20.0 ppm	-40 to +85 °C	贴片晶振
EPSON爱普生	X1A000021000200	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	10 pF	+/-20.0 ppm	-40 to +85 °C	贴片晶振
EPSON爱普生	X1A000021000700	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	10 pF	+/-20.0 ppm	-40 to +85 °C	贴片晶振
EPSON爱普生	X1A000021000800	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	10 pF	+/-20.0 ppm	-40 to +85 °C	贴片晶振
EPSON爱普生	X1A000021001000	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	9 pF	+/-20.0 ppm	-40 to +85 °C	贴片晶振
EPSON爱普生	X1A000021001100	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	10 pF	+/-20.0 ppm	-40 to +85 °C	贴片晶振
EPSON爱普生	X1A000021001200	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	10 pF	+/-20.0 ppm	-40 to +85 °C	贴片晶振
EPSON爱普生	X1A000021001300	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	9 pF	+/-20.0 ppm	-40 to +85 °C	贴片晶振
EPSON爱普生	X1A000021001400	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	9 pF	-10.0/+30.0 ppm	-40 to +85 °C	贴片晶振
EPSON爱普生	X1A000021001500	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	9 pF	20.0/+60.0 ppm	-40 to +85 °C	贴片晶振
EPSON爱普生	X1A000021001600	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	7 pF	+/-20.0 ppm	-40 to +85 °C	贴片晶振
EPSON爱普生	X1A000061000600	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	7 pF	+/-20.0 ppm	-40 to +85 °C	贴片晶振
EPSON爱普生晶振	X1A000061001400	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	12.5 pF	+/-10.0 ppm	-40 to +85 °C	贴片晶振
EPSON爱普生	X1A000061002100	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	6 pF	+/-20.0 ppm	-40 to +85 °C	贴片晶振
EPSON爱普生	X1A000061002400	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	9 pF	+/-10.0 ppm	-40 to +85 °C	贴片晶振
EPSON爱普生	X1A000061003500	2.05 x 1.2 x 0.6 mm	FC-12M	32.768kHz	7 pF	+/-10.0 ppm	-40 to +85 °C	贴片晶振
