ECScrysta晶振,贴片晶振,CSM-7X晶振,石英贴片晶振

频率：3.57~70MHZ

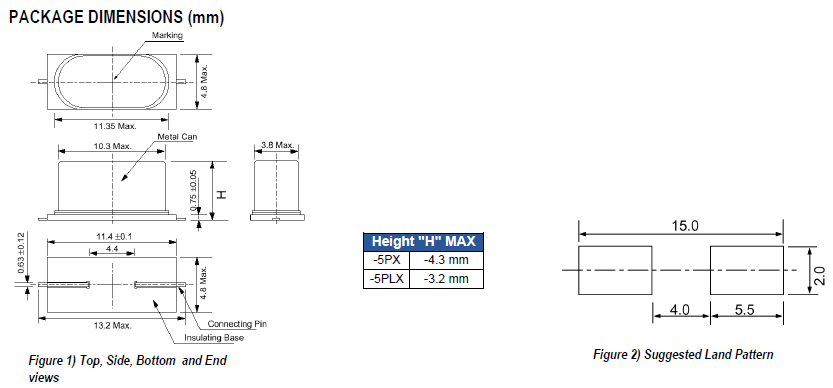

尺寸：11.4*4.8mm

普通贴片石英晶振外观使用金属材料封装的,具有高稳定性,高可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.

订购热线：86-0755-27838351

ECScrysta晶振,贴片晶振,CSM-7X晶振,石英贴片晶振,ECS，Inc.为了实现这一愿景，ECS，Inc.遵循我们的愿景，ECS，Inc.坚持创新为中心的企业文化，旨在促进和发展，最大限度地提高了我们满足不断变化的全球电子市场需求的能力各无晶圆厂合作伙伴的创造力。ECS Inc.由一批优秀的技术和工程人员以及全球经验丰富的合作伙伴提供支持，我们的目标和使命是我们致力于提供最佳的Total在这个或任何行业的客户体验。公司的顶尖人才和技术，配合创新的产品开发理念，可能在设计需要精确计时的复杂应用程序时解决复杂的客户问题。

美国ECS晶振劳工职业安全卫生议题近年成为世界各国及企业关注49SMD晶振如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是ECS晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境.ECS晶振公司遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺。低端电子领域谐振器,大面积49SMD石英晶振,CSM-7X晶振

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.ECScrysta晶振,贴片晶振,CSM-7X晶振,石英贴片晶振

进口晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。低端电子领域谐振器,大面积49SMD石英晶振,CSM-7X晶振

低端电子领域谐振器,大面积49SMD石英晶振,CSM-7X晶振

ECS晶振规格	单位	CSM-7X晶振	石英晶振基本条件
标准频率	f_nom	3.57~70MHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-10°C ～ +70°C	标准温度
激励功率	DL	500μW Max.	推荐:100μW
频率公差	f_— l	±30× 10-6 (标准),	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.crystal95.com
频率温度特征	f_tem	±50× 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	10,20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

低端电子领域谐振器,大面积49SMD石英晶振,CSM-7X晶振

超声波清洗:（1）使用AT-切割晶体和表面面滤波器波（SAW）/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下,美国贴片晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶振可能受到破坏。（3）请勿清洗开启式晶振产品（4）对于可清洗晶振产品,应避免使用可能对产品产生负面影响的清洗剂或溶剂等。（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。ECScrysta晶振,贴片晶振,CSM-7X晶振,石英贴片晶振

关于冲洗清洁大体积贴片晶振由于采用大型、薄型的晶振芯片，以及相对而言频率与超音波清洁器相近，所以会由于共振而容易受到破坏，因此请不要用超音波清洁器来冲洗晶振。关于机械性冲击(1) 从设计角度而言，即使石英晶振从高度75cm处落到硬质木板上三次，按照设计不会发生什么问题，但因落下时的不同条件而异，有可能导致石英芯片的破损。

在使之落下或对它施加冲击之时，在使用之前，建议确认一下振荡检查等的条件。(2)低壳49SMD晶振与电阻以及电容器的芯片产品不同，由于在内部对石英晶振晶片进行了密封保护，因此关于在自动安装时由于冲击而导致的影响，请在使用之前，恳请贵公司另外进行确认工作。(3) 请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上，不得已要安装到同一块基板上时，请确保晶振能正常工作。低端电子领域谐振器,大面积49SMD石英晶振,CSM-7X晶振
