有源晶振是一款自身带有电源电压功能的石英晶体振荡器,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V~5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
频率：1~60MHZ

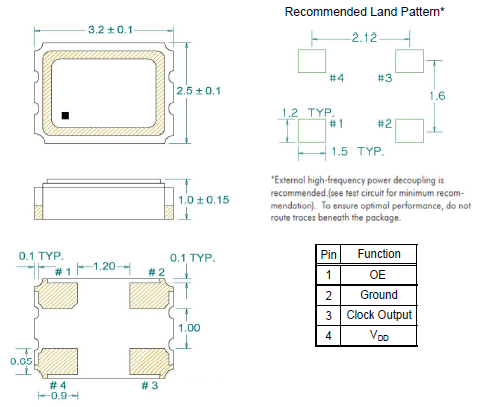

尺寸：3.2*2.5mm
百利通亚陶晶振,有源晶振,FK晶振,FK1330001Z晶振,石英晶振多层、多金属的溅射镀膜技术：是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序，镀膜的工艺方法（如各镀材的功率设计等）。使用此镀膜方法使镀膜后的晶振附着力增强，贴片晶振频率更加集中，能控制在最小ppm之内。
超小型表面贴片型3225晶振,较适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从1MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在恶劣严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊盘以及高温回流温度曲线要求,符合AEC-Q200标准.
Diodes 公司总部及美洲销售办公室位于美国德州普拉诺 (Plano) 与加州米尔皮塔斯 (Milpitas)。设计、营销与工程中心位于普拉诺、米尔皮塔斯、台湾台北；台湾桃园市、台湾竹北市、英国曼彻斯特及德国纽豪斯 (Neuhaus)。Diodes 的石英晶振生产设施位于密苏里州堪萨斯市及曼彻斯特，另外在中国上海亦设有一座生产设施。Diodes 在中国上海、济南、成都、扬州，以及香港、纽豪斯及台北设有组装与测试设施。另外在多个据点设有工程、销售、仓储及物流办公室，包括台北、香港、曼彻斯特、中国上海、深圳、南韩城南市以及德国慕尼黑，并于世界各地设有支持办公室。
|
项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
1~60MHZ |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
1.08~1.32V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-55℃ to +125℃ |
裸存 |
|
工作温度 |
T_use |
G: -40℃ to +85℃ |
请联系我们查看更多资料http://www.crystal95.com |
|
H: -40℃ to +105℃ |
|||
|
J: -40℃ to +125℃ |
|||
|
频率稳定度 |
f_tol |
J: ±50 × 10-6 |
|
|
L: ±100 × 10-6 |
|||
|
T: ±150 × 10-6 |
|||
|
功耗 |
ICC |
3.5 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
3.3μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC 极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.4V Min. |
|
|
VOL |
0.4 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
80% VCC Max. |
ST 终端 |
|
VIL |
20 % VCC Max. |
||
|
上升/下降时间 |
tr / tf |
4 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
3 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±3 × 10-6 / year Max. |
+25 ℃, 初年度,第一年 |
百利通亚陶台产进口OCS晶振型号列表:
| Series型号 | Frequency 频率 | Frequency Stability频率稳定度 | Operating Temperature 工作温度 | Package / Case包装/封装 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| SaRonix-eCera™ FK | 13.3333MHz | ±25ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.045" (1.15mm) |
| SaRonix-eCera™ FK | 13.3333MHz | ±25ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.045" (1.15mm) |
| SaRonix-eCera™ FK | 13.3333MHz | ±25ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.045" (1.15mm) |
| SaRonix-eCera™ FJ | 24MHz | ±50ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.039" (1.00mm) |
| SaRonix-eCera™ FJ | 24MHz | ±50ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.039" (1.00mm) |
| SaRonix-eCera™ FJ | 24MHz | ±50ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.039" (1.00mm) |
| SaRonix-eCera™ FJ | 24MHz | ±50ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.039" (1.00mm) |
| SaRonix-eCera™ FJ | 24MHz | ±50ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.039" (1.00mm) |
| SaRonix-eCera™ FJ | 24MHz | ±50ppm | -40°C ~ 85°C | 4-SMD, No Lead | 0.098" L x 0.079" W (2.50mm x 2.00mm) | 0.039" (1.00mm) |
FK1330001Z
Diodes Incorporated
SaRonix-eCera™ FK
13.3333MHz
±25ppm
-40°C ~ 85°C
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.045" (1.15mm)
FK1330001Z
Diodes Incorporated
SaRonix-eCera™ FK
13.3333MHz
±25ppm
-40°C ~ 85°C
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.045" (1.15mm)
FK1330001Z
Diodes Incorporated
SaRonix-eCera™ FK
13.3333MHz
±25ppm
-40°C ~ 85°C
4-SMD, No Lead
0.126" L x 0.098" W (3.20mm x 2.50mm)
0.045" (1.15mm)
FJ2400011
Diodes Incorporated
SaRonix-eCera™ FJ
24MHz
±50ppm
-40°C ~ 85°C
4-SMD, No Lead
0.098" L x 0.079" W (2.50mm x 2.00mm)
0.039" (1.00mm)
FJ2400011
Diodes Incorporated
SaRonix-eCera™ FJ
24MHz
±50ppm
-40°C ~ 85°C
4-SMD, No Lead
0.098" L x 0.079" W (2.50mm x 2.00mm)
0.039" (1.00mm)
FJ2400011
Diodes Incorporated
SaRonix-eCera™ FJ
24MHz
±50ppm
-40°C ~ 85°C
4-SMD, No Lead
0.098" L x 0.079" W (2.50mm x 2.00mm)
0.039" (1.00mm)
FJ2400002
Diodes Incorporated
SaRonix-eCera™ FJ
24MHz
±50ppm
-40°C ~ 85°C
4-SMD, No Lead
0.098" L x 0.079" W (2.50mm x 2.00mm)
0.039" (1.00mm)
FJ2400002
Diodes Incorporated
SaRonix-eCera™ FJ
24MHz
±50ppm
-40°C ~ 85°C
4-SMD, No Lead
0.098" L x 0.079" W (2.50mm x 2.00mm)
0.039" (1.00mm)
FJ2400002
Diodes Incorporated
SaRonix-eCera™ FJ
24MHz
±50ppm
-40°C ~ 85°C
4-SMD, No Lead
0.098" L x 0.079" W (2.50mm x 2.00mm)
0.039" (1.00mm)
晶振产品使用每种产品时,请在石英晶振规格说明低消耗晶振产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。 百利通亚陶晶振,有源晶振,FK晶振,FK1330001Z晶振
晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的3225贴片晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。
机械振动的影响:当3225金属面封装晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
