32.768K是晶振频率中最容易让人记住的数字,32.768K晶振素来有时钟晶振的称谓,只要跟数字显示以及时间相关的产品都少不了一款32.768K晶振.根据不同的产品需求主要分为圆柱晶振和32.768K贴片晶振.常见封装有2x6,3x8,7.0x1.5,3.2x1.5,2.0x1.2等体积.康华尔电子提供各种32.768K晶振,音叉表晶,价格优质,咨询热线0755-27838351.
有源晶振是一款自身带有电源电压功能的石英晶体振荡器,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V~5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
频率：12-54MHZ

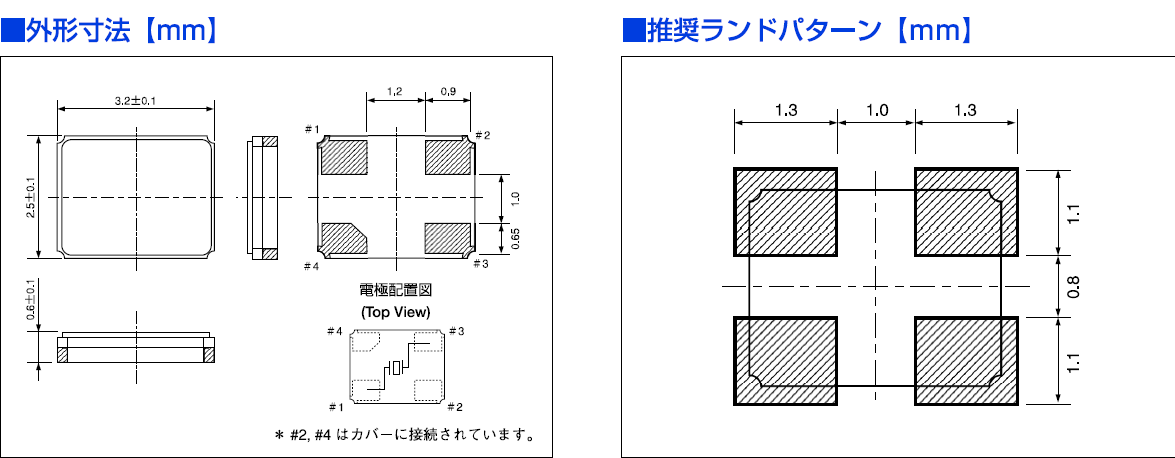

尺寸：3.2*2.5mm
CITIZEN晶振,贴片晶振,CS325S晶振,智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求，贴片晶振温度范围宽时(-40℃-85℃)差分晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片，长边为 X 轴，短边为 Z 轴，面为 Y 轴。对于圆片晶振，X、Z 轴较难区分，所以石英晶振对精度要求高的产品（如部分定单的 UM-1），会在 X 轴方向进行拉弦（切掉一小部分），以利于晶振的晶片有方向的装架点胶，点胶点点在 Z 轴上。保证晶振产品的温度特性。
|
西铁城晶振规格 |
单位 |
晶振频率 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
12-54MHZ |
标准频率 |
|
储存温度 |
T_stg |
-55°C ～ +125°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～ +85°C |
标准温度 |
|
激励功率 |
DL |
50~100μW |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±30~50 × 10-6 (标准), |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±30~50× 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
16pF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
频率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
| Manufacturer Part Number原厂编码 | Manufacturer厂家 | Description 参数 | Series型号 | Type 系列 | Frequency | Frequency Stability频率稳定度 | ESR (Equivalent Series Resistance)电阻 | Operating Temperature 工作温度 | Ratings | Mounting Type安装类型 | Package / Case包装/封装 | Size / Dimension 尺寸 | Height - Seated (Max)高度 |
| CS325S24000000ABJT | Citizen Finedevice Co Ltd | CRYSTAL 24.0000MHZ 18PF SMD | CS325S | MHz Crystal | 24MHz | ±50ppm | 80 Ohm | -40°C ~ 85°C | - | Surface Mount | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.028" (0.70mm) |
| CS325S24000000ABJT | Citizen Finedevice Co Ltd | CRYSTAL 24.0000MHZ 18PF SMD | CS325S | MHz Crystal | 24MHz | ±50ppm | 80 Ohm | -40°C ~ 85°C | - | Surface Mount | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.028" (0.70mm) |
| CS325S24000000ABJT | Citizen Finedevice Co Ltd | CRYSTAL 24.0000MHZ 18PF SMD | CS325S | MHz Crystal | 24MHz | ±50ppm | 80 Ohm | -40°C ~ 85°C | - | Surface Mount | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.028" (0.70mm) |
| CS325S25000000ABJT | Citizen Finedevice Co Ltd | CRYSTAL 25.0000MHZ 18PF SMD | CS325S | MHz Crystal | 25MHz | ±50ppm | 80 Ohm | -10°C ~ 60°C | - | Surface Mount | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.028" (0.70mm) |
| CS325S25000000ABJT | Citizen Finedevice Co Ltd | CRYSTAL 25.0000MHZ 18PF SMD | CS325S | MHz Crystal | 25MHz | ±50ppm | 80 Ohm | -10°C ~ 60°C | - | Surface Mount | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.028" (0.70mm) |
| CS325S25000000ABJT | Citizen Finedevice Co Ltd | CRYSTAL 25.0000MHZ 18PF SMD | CS325S | MHz Crystal | 25MHz | ±50ppm | 80 Ohm | -10°C ~ 60°C | - | Surface Mount | 4-SMD, No Lead | 0.126" L x 0.098" W (3.20mm x 2.50mm) | 0.028" (0.70mm) |
西铁城贴片晶振产品列表：
1.操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。
2.使用环境（温度和湿度）
请在规定的温度范围内使用石英晶振。贴片型晶体谐振器这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。
晶振/石英晶体谐振器
激励功率
在晶振上施加过多驱动力,会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率 。
负极电阻
除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加。
负载电容
有源晶振振荡电路中负载电容的不同,日本进口晶振可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容。
CITIZEN晶振,贴片晶振,CS325S晶振
