有关石英晶体的振动模式,频率,温度特性,等效电路等各种常数介绍

返回列表 来源:康华尔 查看手机网址
扫一扫!有关石英晶体的振动模式,频率,温度特性,等效电路等各种常数介绍扫一扫!
浏览:- 发布日期:2018-08-14 09:43:24【
分享到:

晶振是种控制频率元件,在电路模块中提供频率脉冲信号源,在信号源传输的过程中晶振在电路配合下发出指令,通过与其他元件配合使用。简单点来说就是晶振的作用是给电路提供一定频率的稳定的震荡(脉冲)信号,比如石英钟,就是通过对脉冲记数来走时的。

石英晶振应用广泛,被用于各领域中,如果说在智能电路中IC是大脑,那么晶振就是心脏.由此可见石英晶振,贴片晶振在产品中使用的重要性.康华尔电子是国内一流的晶振产品供货商,为用户提供质优价廉的产品,在业内拥有一流的口碑.并且一直以来免费为用户提供晶振技术资料查询,下载时等服务.下面为康华尔电子所介绍的有关石英晶体的振动模式,频率,温度特性,等效电路等各种常数,欢迎收藏阅读.

1.振动模式和方向角

关于AT和BT切割的振动模式,在室温附近的频率温度特性的初级系数达到零的方位角如图1所示。

石英晶体振动模式,晶振各项常数

图1 Z板人造晶体的取向角

厚度剪切振动的模式实际上如图2所示

石英晶体振动模式,晶振各项常数

图2厚度剪切振动

关于通常使用的AT和BT切割石英晶体,它们的频率范围和频率系数(晶体板厚度和振荡频率之间的关系)示于表1中。

石英晶体振动模式,晶振各项常数

表1方位角和频率之间的关系

2.频率 - 温度特性

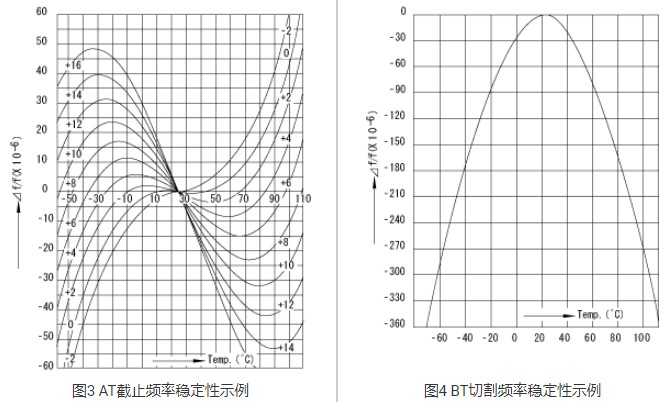

晶体的频率 - 温度特性根据其曲线形状分为两类。一个是三级曲线,另一个是二次曲线。AT和BT切口的典型频率 - 晶振温度特性分别如图3和图4所示。AT切割石英晶体单元是最广泛使用的,因为它们响应室温范围内的温度变化产生较小的频率变化。

石英晶体振动模式,晶振各项常数

3.等效电路和各种常数

谐振频率附近的石英晶体的等效电路由图5中所示的布置表示。

R1:串联电阻

L1:运动电感

C1:运动电容

C0:分流电容

石英晶体振动模式,晶振各项常数

图5石英晶体的等效电路

其振荡频率附近的晶体单元的导纳轨迹图和石英晶体振荡器,石英晶体单元的等效电路如图6所示。该图和图表显示了各种电路条件下等效电路的结构以及振荡频率和电阻之间的关系。等等,在这里,我们可以找到各种常数之间的以下关系

石英晶体振动模式,晶振各项常数

图6导纳轨迹图
