AKER晶振,低电压有源晶振,SMP-321晶振

频率：1.000MHz~200.000MHz

尺寸：3.2*2.5*1.2mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

订购热线：86-0755-27838351

AKER晶振,低电压有源晶振,SMP-321晶振.普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体振荡器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

安碁科技成立于西元1990年,主要从事石英晶体振荡器元件产品的研发、制造及销售.拥有深厚的研发技术底蕴,为晶体振荡器之专业制造公司.深耕台湾、布局全球.在美国与中国大陆均设有据点,提供客户最及时的服务,朝客户导向目标迈进.科技不断的进步,安碁科技亦不断提升技术服务.透过与客户紧密的互动,了解客户需求,提供客户全方位的技术支援─Total Solution；贯彻安碁诚信为首、专业化客户服务及品质优先的理念.

石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英环保晶振目前主要使用的有AT切、BT切.其它切型还有CT、DT、GT、NT等.

AKER晶振	SMP-321晶振
输出类型	CMOS
输出负载	15pF
振荡模式	基本/第三泛音
电源电压	+1.8V,+2.5V,+3.3V
频率范围	1.000MHz~200.000MHz
频率稳定度	±30ppm~±100ppm
工作温度	-10℃~+70℃ -40℃~+85℃
保存温度	-55℃~+125℃
电压卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
启动时间	5 ms Max
相位抖动（12兆赫~20兆赫）	1个PS最大
老化率	±3 ppm /年最大

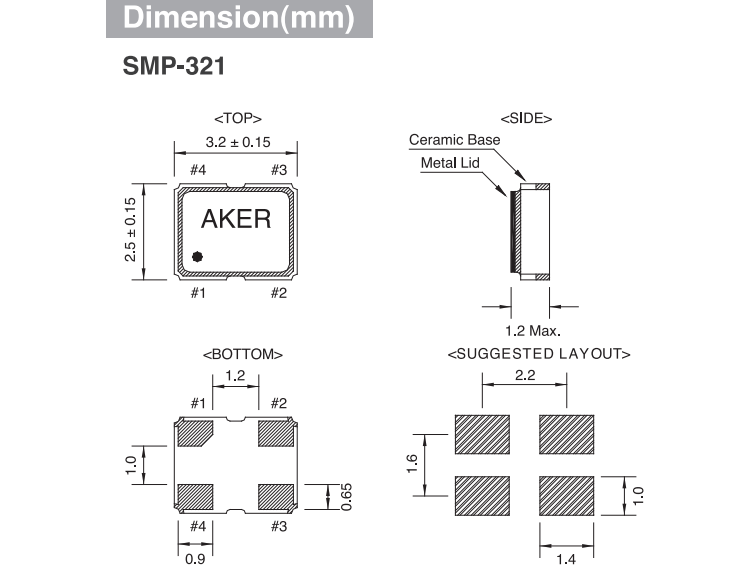

SMP-321

电处理:

将电源连接到有源晶振指定的终端,确定正确的极性这目录所示.注意电源的正负电极逆转或者连接到一个终端以,以为外的指定一个产品部分内的石英晶振,假如损坏那将不会工作.此外如果外接电源电压高于晶振的规定电压值,就很可能会导致石英晶振产品损坏.所以外接电压很重要,一定要确保使用正确的额定电压的振荡,但如果电压低于额定的电压值部分产品将会不起振,或者起不到最佳精度.

有源晶振的负载电容与阻抗

负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如：失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.

机械处理

当有源晶振发生外置撞击时,任何石英晶体振荡器在遭到外部撞击时,或者产品不小心跌落时,强烈的外置撞击都将会导致晶振损坏,或者频率不稳定现象.不执行任何强烈的冲击石英晶体振荡器.如果一个强大的冲击已经给振荡器确保在使用前检查其特点.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）.

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.

热影响

重复的温度巨大变化可能会降低受损害的石英耐高温晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

自动安装时的冲击:

石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等.
