频率:12.000MHz~52.000MHz

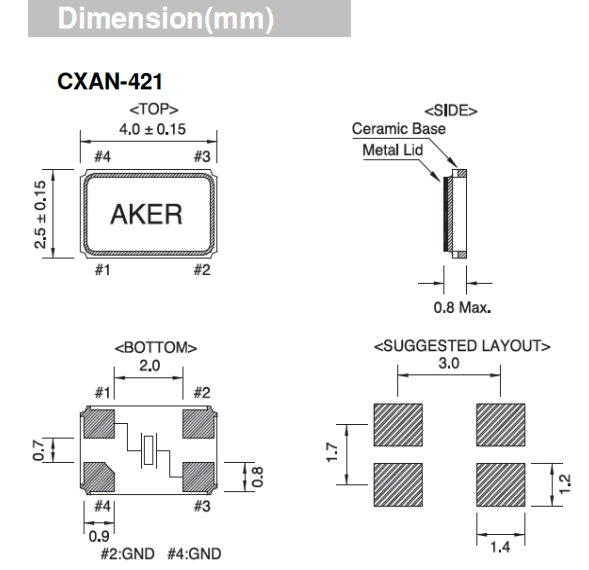

尺寸:4.0*2.5*0.8mm
AKER晶振,高性能石英晶体,CXAN-421晶振.智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体谐振器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
石英晶振曲率半径加工技术:石英无源晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法.如:1、是指球面加工曲率半径的工艺设计(a、球面的余弦磨量;b、球面的均匀磨量;c、球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算)
公司愿景-追求卓越,不断创新,与客户一同成长,成为客户在频率控制元件领域的最佳伙伴.1990 安碁科技股份有限公司成立,专业生产石英晶体谐振器.1999正式量产电压控制振荡器(VCXO).于台中加工出口区建国路购置约941.37坪之厂房,以扩大产能.2000引进全自动化制程设备,正式生产SMD产品,通过ISO9002认证.转投资安圣电子科技股份有限公司.2001通过2000年版ISO9001认证.2007投资成立美国子公司AKER Technology USA Corp..大陆深圳设立办事处.2010增资美国子公司拓展业务.投资设立安碁科技(深圳)有限公司.为拓展业务,购置总面积1557.06平方公尺(约470坪)厂房.2009与逢甲大学产学合作进行超小型石英振动子研发.2012增购机器设备扩充产能.2013 10月成立上海分公司.2017安碁荣获2017上海智能交通展优秀产品奖.参与经济部加工出口区管理处所提出加工出口区形塑新风貌—公司草皮绿化工程,为环保尽一份心力.
热影响
重复的温度巨大变化可能会降低受损害的石英SMD晶振产品特性,并导致塑料封装里的线路击穿.
PCB设计指导
(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
(2) 在设计时请参考相应的推荐封装.
(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存数码电子晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).
(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.
