AKER晶振,汽车电子晶振,CXAF-221高质量晶体

频率：12.000MHz~54.000MHz

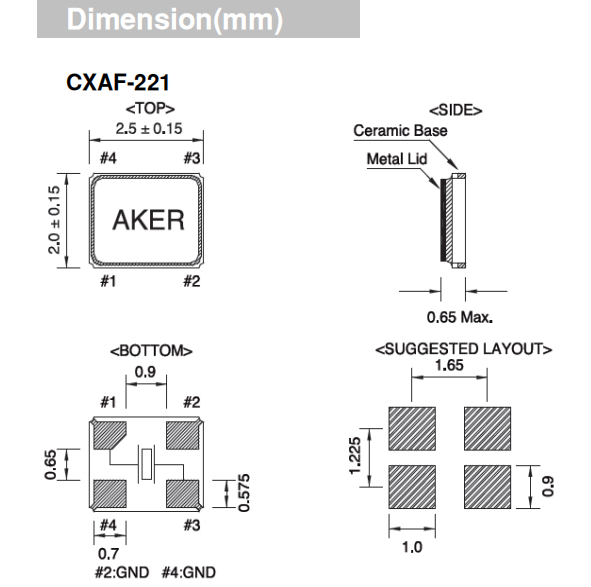

尺寸：2.5*2.0*0.65mm

2520mm体积的智能家居晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.

订购热线：86-0755-27838351

AKER晶振,汽车电子晶振,CXAF-221高质量晶体.贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

2010增资美国子公司拓展业务.投资设立安碁科技(深圳)有限公司.为拓展业务,购置总面积1557.06平方公尺(约470坪)厂房.2009与逢甲大学产学合作进行超薄型晶振研发.2012增购机器设备扩充产能.2013 10月成立上海分公司.2017安碁荣获2017上海智能交通展优秀产品奖.参与经济部加工出口区管理处所提出加工出口区形塑新风貌—公司草皮绿化工程,为环保尽一份心力.

石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的SMD晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

AKER晶振	单位	CXAF-221晶振	石英晶振基本条件
标准频率	f_nom	12.000MHz~54.000MHz	标准频率
储存温度	T_stg	-55℃~+150℃	裸存
工作温度	T_use	-40℃~+85℃ -40℃~+125℃ -55℃~+125℃	标准温度
激励功率	DL	1.0μW Max.	推荐:10μW
频率公差	f_— l	±10ppm~±100ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.crystal95.com/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	6pF~47pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

CXAF-221

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).

晶体振荡器和实时时钟模块

所有石英晶体压控控制振荡器和实时时钟模块都以IC形式提供.

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将输出负载安装在尽可能靠近2520晶振的地方(在20mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.

激励功率

在晶体单元上施加过多驱动力,会导致石英低功耗晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).

负极电阻

除非振荡回路中分配足够多的负极电阻,否则无源晶振或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)
