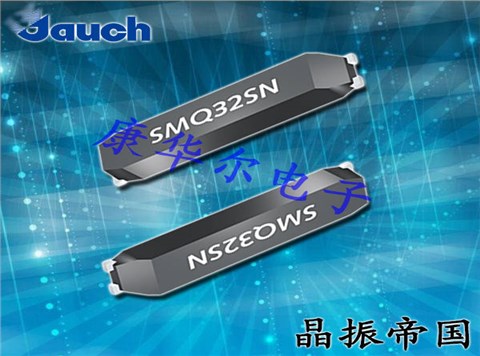

Jauch晶振,贴片石英晶振,SMQ32SN晶体

Jauch晶振,贴片石英晶振,SMQ32SN晶体Jauch晶振,贴片石英晶振,SMQ32SN晶体

产品简介

小体积SMD时钟石英晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.

产品详情

1

Jauch晶振,贴片石英晶振,SMQ32SN晶体贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

我们的基本原则包括我们的雇员的安全和健康童工歧视公平薪酬腐败贿赂以及环境保护在,Jauch晶振集团的行为准则中得到了支持在良好的商业关系基础上我们期望每个参与公司成功的人都能遵守这些行政原则.

晶振的真空封装技术:是指石英贴片晶振在真空封装区域内进行封装.1防止外界气体进入组件体内受到污染和增加应力的产生;2使晶振组件在真空下电阻减小;3气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一

2

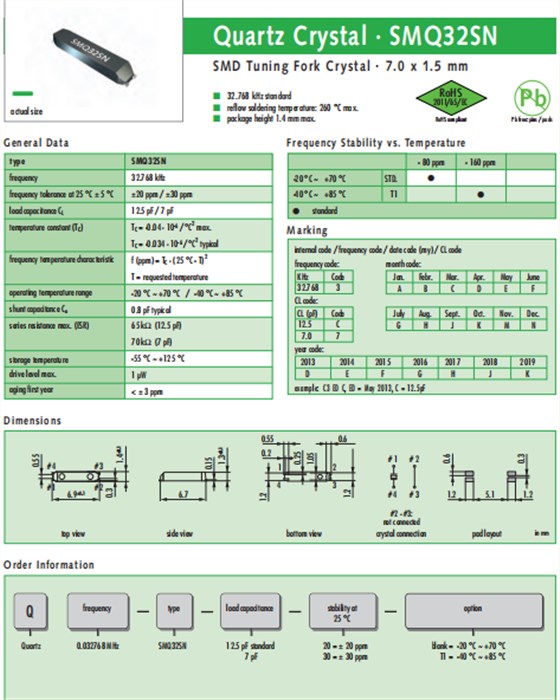

Jauch晶振

单位

SMQ32SN晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-55°C+125°C

裸存

工作温度

T_use

-20℃~+70℃

-40℃~+85℃

标准温度

激励功率

DL

1.0μW Max.

推荐:10μW

频率公差

f_— l

±20ppm

±30ppm

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.crystal95.com/

频率温度特征

f_tem

30 × 10-6,±50 × 10-6

超出标准的规格请联系我们.

负载电容

CL

7pF

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±3× 10-6/year Max.

+25°C,第一年

3

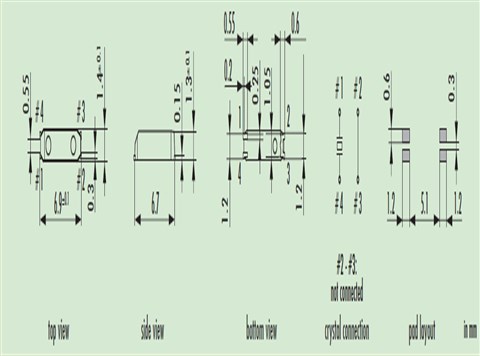

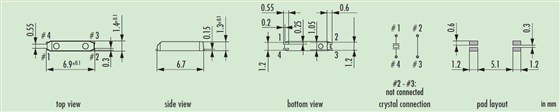

smq32sn 7015

4

自动安装时的冲击

自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.

超声波清洗

(1)使用AT-切割晶体和表面声波(SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下,晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.

(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.

(3)请勿清洗开启式产品

(4)对于可清洗产品,应避免使用可能对石英水晶谐振器产生负面影响的清洗剂或溶剂等.

(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.

激励功率

在晶体单元上施加过多驱动力,会导致石英7.0x1.5晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).

负极电阻

除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容).

SMQ32SN

5
