ECScrystal晶振,32.768K晶振,ECX-34Q石英晶体谐振器

ECScrystal晶振,32.768K晶振,ECX-34Q石英晶体谐振器ECScrystal晶振,32.768K晶振,ECX-34Q石英晶体谐振器

产品简介

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

产品详情

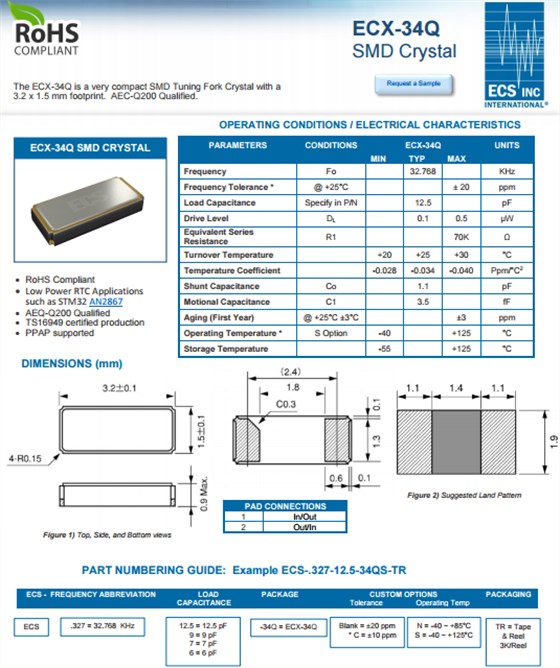

1

ECScrystal晶振,32.768K晶振,ECX-34Q石英晶体谐振器.贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD,SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

ECS致力于走在最前沿,拥有各种先进的技术,使我们能够做到快速,高效地生产频率控制贴片晶振产品.作为我们对大会的承诺的一部分技术领先,ECS,inc .拥有设计,部件,工艺,测试,制造和质量与客户合作,优化生产能力和稳定性产品的设计.

石英晶振多层,多金属的溅射镀膜技术:是目前研发及生产高精度,高稳定性石英晶体元器件——石英晶振必须攻克的关键技术之一.石英晶振该选用何镀材,镀几种材料,几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等).使用此镀膜方法使镀膜后的无源晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内.

2

ECS晶振

单位

ECX-34Q晶振

石英晶振基本条件

标准频率

f_nom

32.768KHz

标准频率

储存温度

T_stg

-55°C+125°C

裸存

工作温度

T_use

-40°C+125°C

标准温度

激励功率

DL

1.0μW Max.

推荐:10μW

频率公差

f_— l

± 20ppm

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.crystal95.com/

频率温度特征

f_tem

30 × 10-6,±50 × 10-6

超出标准的规格请联系我们.

负载电容

CL

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±3× 10-6/year Max.

+25°C,第一年

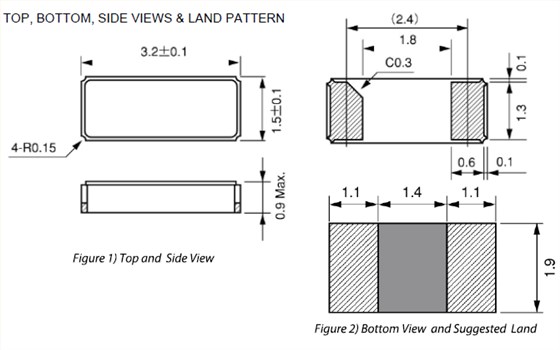

3

ECX-34Q 3215

4

辐射

暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射.

化学制剂/pH值环境

请勿在PH值范围可能导致腐蚀或溶解环保晶振或包装材料的环境下使用或储藏这些产品.

粘合剂

请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)

存储事项
(1)在更高或更低温度或高湿度环境下长时间保存进口贴片3215晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度:温度:+15°C至+35°C,湿度25%RH至85%RH(请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容).
(2)请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.

抗冲击

贴片晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿

ECX-34Q 3215
