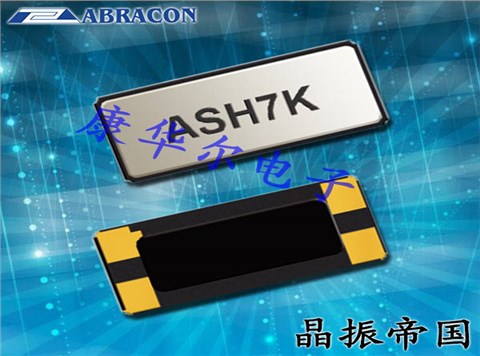

Abracon晶振,SPXO晶振,ASH7K有源晶体振荡器

Abracon晶振,SPXO晶振,ASH7K有源晶体振荡器Abracon晶振,SPXO晶振,ASH7K有源晶体振荡器

产品简介

小体积SMD时钟晶体振荡器,是贴片有源晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.

产品详情

1

Abracon晶振,SPXO晶振,ASH7K有源晶体振荡器.贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH/SONET发射基站等领域.符合RoHS/无铅.

Abracon的Pierce分析仪系统(PAS)由我们的工程师设计,Abracon有源晶振可帮助您为行业领先的设计做出正确的选择. PAS测试验证了电路中的石英晶体性能,同时测量晶体,晶体振荡器和印刷电路板寄生效应.测试系统中所有变量的帐户,并使晶体参数与MCU或RF芯片组中的电路板和振荡器实现理想的匹配.这对于使用下一代需要最佳gm因子的节能技术尤其重要.

有源环保晶振高频振荡器使用IC与晶片设计匹配技术:有源石英晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.

2

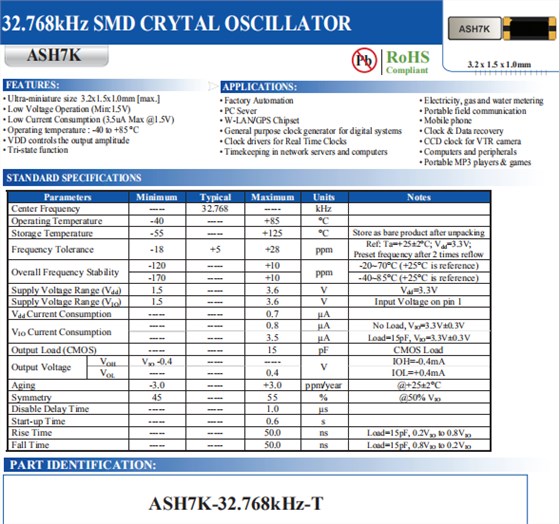

Abracon晶振

ASH7K晶振

输出类型

CMOS

输出负载

15pF

振荡模式

基本/第三泛音

电源电压

+1.5V~+3.6V

频率范围

32.768KHZ

频率稳定度

-18ppm~+28ppm

工作温度

-40℃~+85℃

保存温度

-55℃~+125℃

电压卷(最大值)/ VOH(最小值)

0.1 VDD / 0.9 VDD

启动时间

5 ms Max

相位抖动(12兆赫~20兆赫)

1个PS最大

老化率

±3 ppm /年最大

3

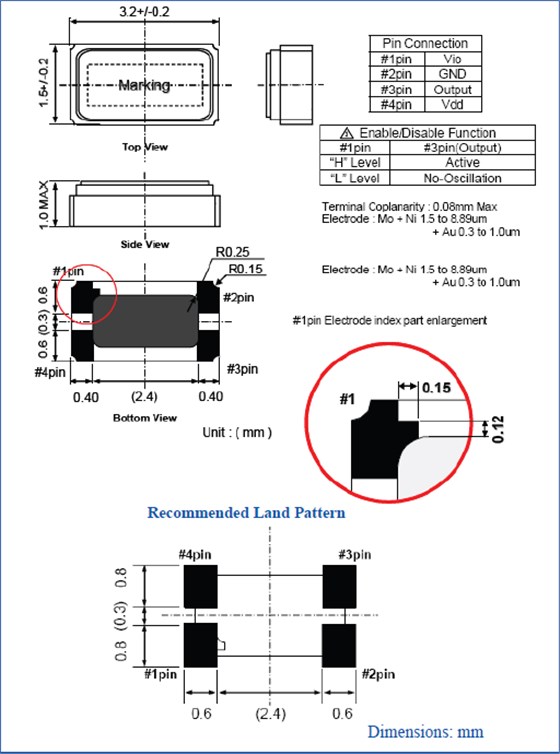

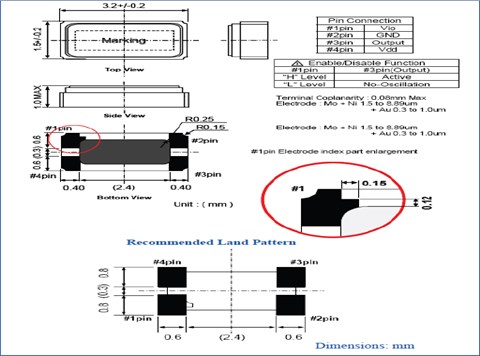

ASH7K 3215 SMD XO OSC

4

PCB设计指导

(1)理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2)在设计时请参考相应的推荐封装.

(3)在使用焊料助焊剂时,按JIS标准(JISC60068-2-20/IEC60,068-2-20).来使用.

(4)请按JIS标准(JISZ3282,Pb含量1000ppm,0.1wt%或更少)来使用无铅焊料.

自动安装时的冲击

自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.

激励功率

在晶体单元上施加过多驱动力,会导致进口贴片晶振特性受到损害或破坏.电路设计必须能够维持适当的激励功率(请参阅“激励功率”章节内容).

热影响

重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

机械振动的影响

32.768K晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

ASH7K
