32.768KHZ进口晶振,ST3215SB晶振,ST3215SB32768H5HPWAA晶振

KYOCERA晶振,32.768K无源晶振,ST3215SB晶振,ST3215SB32768H5HPWAA晶振,石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。

超小型,薄型,质地轻的表面贴片音叉型晶体谐振器,手机石英晶体,产品体积小,特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊盘的高温回流温度曲线要求.

日本京瓷晶振株式会社保持公正、体面的工作精神,尊重人,我们的工作,我们的公司和我们的全球社区.提供的材料和知识有机会增长我们所有的员工,并通过我们的共同努力,为社会和人类的进步做出贡献.石英晶体，日产晶振, 温补晶振对于手机、数码相机和其他数字设备关键部件的性能有重要影响.京瓷晶振设备是世界领先生产石英晶振设备的厂商之一,涵盖各个方面的生产增长的合成石英晶体使用石英晶体生产最终产品,包括石英晶振,石英晶体振荡器,以及过滤器和光学设备.

京瓷晶振规格	单位	ST3215SB晶振频率范围	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-50°C～+85°C	裸存
工作温度	T_use	-40°C～+85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW～100μW
频率公差	f_— l	±10,20× 10-6(标准), (±15 × 10-6～±50 × 10-6可用)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.crystal95.com/
频率温度特征	f_tem	-0.04× 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	7,9,12.5pF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±3× 10-6/ year Max.	+25°C,第一年

KYOCERA无源32.768K石英谐振器型号列表:

Series型号	Type 系列	Frequency	Operating Temperature 工作温度	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST2012SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.079" L x 0.047" W (2.00mm x 1.20mm)	0.024" (0.60mm)

KYOCERA无源32.768K石英谐振器编码列表:

Manufacturer Part Number原厂编码	Manufacturer厂家	Series型号	Type 系列	Frequency	Operating Temperature 工作温度	Package / Case包装/封装	Size / Dimension 尺寸	Height - Seated (Max)高度
ST3215SB32768H5HPWAA	AVX Corp/Kyocera Corp	ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB32768H5HPWAA	AVX Corp/Kyocera Corp	ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB32768H5HPWAA	AVX Corp/Kyocera Corp	ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB32768C0HPWBB	AVX Corp/Kyocera Corp	ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB32768C0HPWBB	AVX Corp/Kyocera Corp	ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST3215SB32768C0HPWBB	AVX Corp/Kyocera Corp	ST3215SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.126" L x 0.059" W (3.20mm x 1.50mm)	0.035" (0.90mm)
ST2012SB32768C0HPWBB	AVX Corp/Kyocera Corp	ST2012SB, Kyocera	kHz Crystal (Tuning Fork)	32.768kHz	-40°C ~ 85°C	2-SMD, No Lead	0.079" L x 0.047" W (2.00mm x 1.20mm)	0.024" (0.60mm)

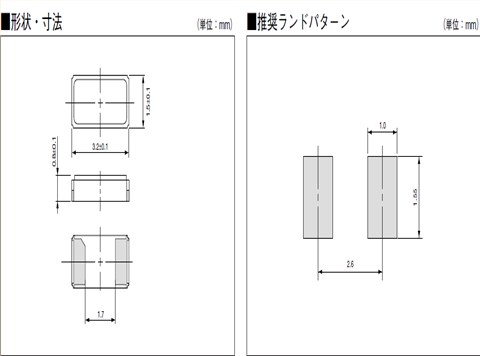

ST3215SB_3.2_1.5

机械振动的影响:当贴片型石英晶体谐振器产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。KYOCERA晶振,32.768K无源晶振,ST3215SB晶振,ST3215SB32768H5HPWAA晶振

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于3215两脚贴片晶振器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响小体积两脚贴片晶振频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。
