VCXO,SMD2200.3C-36.860MHz,7050mm,HCMOS,GED品牌

VCXO,SMD2200.3C-36.860MHz,7050mm,HCMOS,GED品牌

产品简介

VCXO,SMD2200.3C-36.860MHz,7050mm,HCMOS,GED品牌,美国进口晶振,GED晶振,型号:SMD2200系列,编码为:SMD2200.3C-36.860MHz,电源电压:3.3V,频率稳定性:±25ppm,频率为:36.860MHz,工作温度范围:-40℃至+85℃,小体积晶振尺寸:7.0x5.0mm封装,VCXO压控晶振,压控晶体振荡器,六脚贴片晶振,石英晶振,有源晶振。具有超小型,轻薄型,低抖动,低功耗,低相位噪声,低电源电压等特点。应用于:通讯设备晶振,无线网络晶振,蓝牙模块晶振,GPS定位晶振,汽车电子晶振,物联网晶振等应用。

产品详情

1

VCXO,SMD2200.3C-36.860MHz,7050mm,HCMOS,GED品牌,美国进口晶振,GED晶振,型号:SMD2200系列,编码为:SMD2200.3C-36.860MHz,电源电压:3.3V,频率稳定性:±25ppm,频率为:36.860MHz,工作温度范围:-40℃至+85℃,小体积晶振尺寸:7.0x5.0mm封装,VCXO压控晶振,压控晶体振荡器六脚贴片晶振,石英晶振,有源晶振。具有超小型,轻薄型,低抖动,低功耗,低相位噪声,低电源电压等特点。应用于:通讯设备晶振,无线网络晶振,蓝牙模块晶振,GPS定位晶振,汽车电子晶振,物联网晶振等应用。

VCXO,SMD2200.3C-36.860MHz,7050mm,HCMOS,GED品牌,产品特点:

●表面安装压控晶体振荡器(VCXO)
●具有三态功能的HCMOS输出贴片晶振
●5.0V电源电压
●陶瓷6片SMD封装
●焊盘#2无连接;焊盘#5三态

2

VCXO,SMD2200.3C-36.860MHz,7050mm,HCMOS,GED品牌,参数表

ELECTRICAL SPECIFICATIONS
Frequency Range 36.860 MHz
Frequency Stability ±25ppm±50ppm±100ppm
Operating Temperature Range 0 ~+70°Cor -40°C to +85°C
Storage Temperature Range -55 ~ +125°C
Input Voltage +5.0VDC±10%
Input Current 40mA Max
Symmetry (Duty Cycle) 50±5% Typical,50±10% Max
Rise Time / Fall Time 8nSeconds Max
Voltage Control Pin 1 2.5V ±2.0V
Frequency Pullability ±50ppmMin, ±80ppmMin, ±100ppm Min
Output Load Capability 15pF CMOS
Linearity ±10% Typical, ±20% Max

3

VCXO,SMD2200.3C-36.860MHz,7050mm,HCMOS,GED品牌,尺寸图

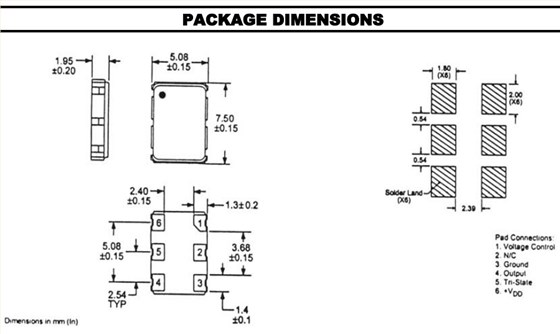

SMD2200尺寸

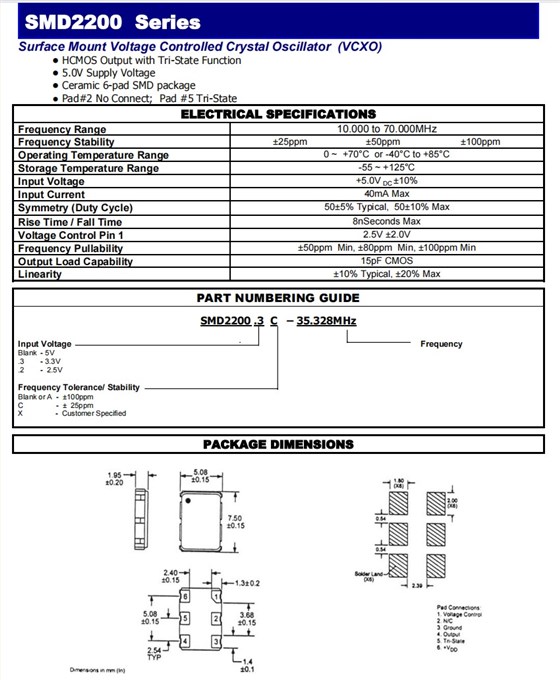

SMD2200规格

5
