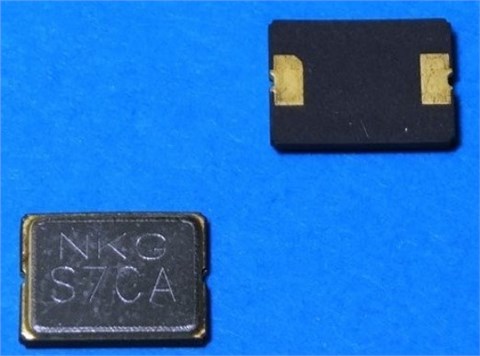

S7CA65.0000F16M23-EXT,7050mm,65MHz,S7CA,NKG谐振器，香港NKG晶振，型号：S7CA系列，编码为：S7CA65.0000F16M23-EXT，频率为：65.000MHz，负载电容：16pF，工作温度范围：-40℃至+85℃，频率公差：±20ppm，频率稳定性：±30ppm，小体积晶振尺寸：7.0x5.0x1.1mm陶瓷封装，两脚贴片晶振，7050晶振，无源晶振，石英晶振，石英晶体谐振器。具有优异的耐热性和抗冲击性，超小型，轻薄型，高性能，高品质等特点。应用于：汽车电子晶振，通讯设备晶振，微处理器晶振，局域网晶振，无线局域网晶振，调制解调器晶振，便携式设备晶振等应用。
S7CA65.0000F16M23-EXT,7050mm,65MHz,S7CA,NKG谐振器，产品特点：
小包装尺寸：7.0 x 5.0 x 1.1毫米，带2个衬垫
卓越的耐热性和抗震性，陶瓷谐振器
高度可靠的接缝密封包装，低老化
可提供符合AEC-Q200标准的汽车级

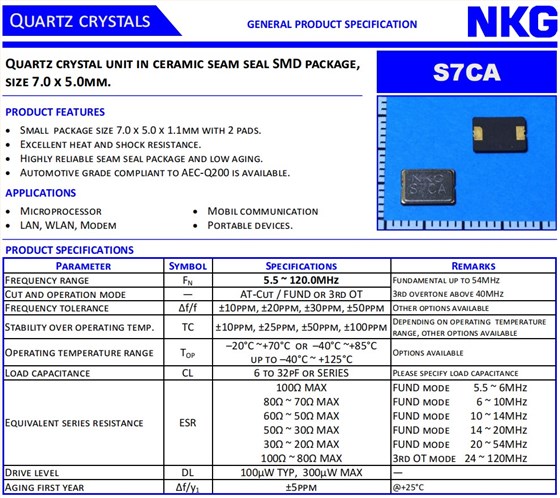

S7CA65.0000F16M23-EXT,7050mm,65MHz,S7CA,NKG谐振器,参数表
Parameter
Symbol
Specifications
Remarks
Frequency range
FN
65.0MHz
Fundamental up to 54MHz
3rd overtone above 40MHz
Cut and operation mode
—
AT-Cut / FUND or 3rd OT
Frequency tolerance
Δf/f
±10ppm, ±20ppm, ±30ppm, ±50ppm
Other options available
Stability over operating temp.
TC
±10ppm, ±25ppm, ±50ppm, ±100ppm
Depending on operatingtemperature
range, other options available
Operating temperature range
TOP
– 20°C ~+70°Cor –40°C ~+85°C
up to –40°C ~ +125°C
Options available
Load capacitance
CL
6 to 32pF or SERIES
Please specify load capacitance
Equivalent series resistance
ESR
100Ω MAX
80Ω ~ 70Ω MAX
60Ω ~ 50Ω MAX
50Ω ~ 30Ω MAX
30Ω ~ 20Ω MAX
100Ω~ 80Ω MAX
FUND mode
FUND mode
FUND mode
FUND mode
FUND mode
3rd OT mode
5.5 ~ 6MHz
6 ~ 10MHz
10 ~ 14MHz
14 ~ 20MHz
20 ~ 54MHz
24 ~ 120MHz
Drive level
DL
100µW TYP,300µW MAX
—
Aging first year
Δf/y1
±5ppm
@+25°C

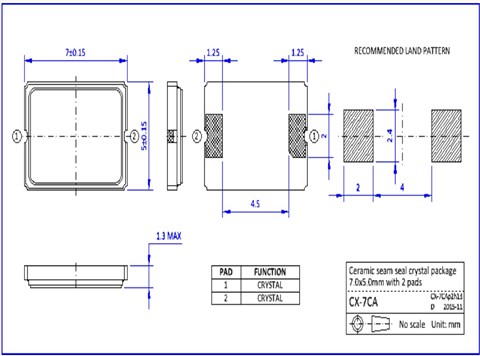

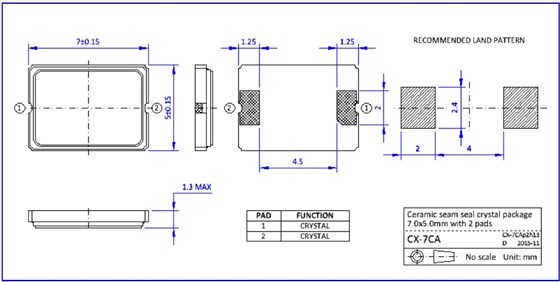

S7CA65.0000F16M23-EXT,7050mm,65MHz,S7CA,NKG谐振器,尺寸图
