EPSON晶振C-004R,Q11C004R1000500圆柱音叉晶体

EPSON晶振C-004R,Q11C004R1000500圆柱音叉晶体EPSON晶振C-004R,Q11C004R1000500圆柱音叉晶体

产品简介


EPSON晶振C-004R,Q11C004R1000500圆柱音叉晶体是一款耐压性能极强的无源晶振,32.768K晶振,时计晶振,具备良好的可靠性能,同时其的频率稳定度特别高,耐抗震强,每批次出厂均采用24小时老化测试,产品精度分为以下几种±20ppm,±10ppm,±5ppm,也可以根据客户需求特殊分为+偏差,或者-偏差,产品使用温度高温可达到+85°低温可达到-40℃,产品被广泛应用到比较高端的汽车电子产品,民用产品有家用电器,智能笔记本,MP3,MP4多功能播放器,智能手表等产品.

Q11C004R1002000晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.EPSON晶振C-004R,Q11C004R1000500圆柱音叉晶体


产品详情

1

EPSON晶振C-004R,Q11C004R1000500圆柱音叉晶体是一款耐压性能极强的无源晶振,32.768K晶振,时计晶振,具备良好的可靠性能,同时其的频率稳定度特别高,耐抗震强,每批次出厂均采用24小时老化测试,产品精度分为以下几种±20ppm,±10ppm,±5ppm,也可以根据客户需求特殊分为+偏差,或者-偏差,产品使用温度高温可达到+85°低温可达到-40℃,产品被广泛应用到比较高端的汽车电子产品,民用产品有家用电器,智能笔记本,MP3,MP4多功能播放器,智能手表等产品.

Q11C004R1002000晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.EPSON晶振C-004R,Q11C004R1000500圆柱音叉晶体

2

Q11C004R1000500晶振参数表

爱普生晶振规格

单位

C-004R晶振频率范围

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-20°C+70°C

裸存

工作温度

T_use

-10°C+60°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW100μW

频率公差

f_— l

±50 × 10-6(标准),
(±15 × 10-6
±50 × 10-6可用)

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.crystal95.com

频率温度特征

f_tem

±30 × 10-6/-20°C+70°C

超出标准的规格请联系我们.

负载电容

CL

12.5pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

3

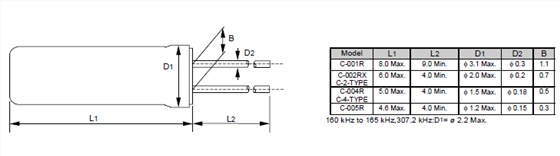

EPSON晶振C-004R,Q11C004R1000500圆柱音叉晶体尺寸图

C-001R C-002RX C-004R C-005R

4

Q11C004R1000500晶振在使用EPSON晶振时应注意以下事项

晶振产品使用每种产品时,请在石英晶振规格说明或产品目录规定使用条件下使用.因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.

晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求.通过严格的出厂前可靠性测试以提供高质量高的可靠性的小体积贴片晶振,石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安装,运输.请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任.EPSON晶振C-004R,Q11C004R1000500圆柱音叉晶体

机械振动的影响

当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

PCB设计指导

(1)理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2)在设计时请参考相应的推荐封装.

(3)在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4)请按JIS标准(JIS Z 3282, Pb含量1000ppm, 0.1wt%或更少)来使用无铅焊料.

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.EPSON晶振C-004R,Q11C004R1000500圆柱音叉晶体
正常温度和湿度:
温度:+15°C至+35°C,湿度25 % RH至85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).

(2)请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.

编码 LxWxH/尺寸 Model/型号 Frequency/频率 CL Value/负载 Freq.tol./频率 @+25°C Oper. Temper. Range/工作温度
Q11C004R1000500 Φ 1.5 x 5 mm C-004R 32.768000 kHz 8.2 pF +/-15.0 ppm -10 to +60 °C
Q11C004R1000700 Φ 1.5 x 5 mm C-004R 32.768000 kHz 12.5 pF +/-20.0 ppm -10 to +60 °C
Q11C004R1000800 Φ 1.5 x 5 mm C-004R 32.768000 kHz 8.2 pF +/-30.0 ppm -10 to +60 °C
Q11C004R1001200 Φ 1.5 x 5 mm C-004R 时计产品晶振
7 pF +/-20.0 ppm -10 to +60 °C
Q11C004R1001700 Φ 1.5 x 5 mm C-004R 32.768000 kHz 8.2 pF -5.0/+15.0 ppm -10 to +60 °C
Q11C004R1002000 Φ 1.5 x 5 mm C-004R 32.768000 kHz 8.7 pF +/-20.0 ppm -10 to +60 °C
Q11C004R1002300 Φ 1.5 x 5 mm C-004R 32.768000 kHz 8 pF +/-20.0 ppm -10 to +60 °C
Q11C004R1002400 Φ 1.5 x 5 mm C-004R 32.768000 kHz 6 pF +/-20.0 ppm -10 to +60 °C
Q11C004R1003200 Φ 1.5 x 5 mm C-004R 32.768000 kHz 8 pF +/-10.0 ppm -10 to +60 °C
Q11C004R1005000 Φ 1.5 x 5 mm C-004R 32.768000 kHz 10 pF +/-20.0 ppm -10 to +60 °C
Q11C004R1006700 Φ 1.5 x 5 mm C-004R 32.768000 kHz 8 pF +/-15.0 ppm -10 to +60 °C
Q11C004R1006800 Φ 1.5 x 5 mm C-004R 32.768000 kHz 20 pF +/-20.0 ppm -10 to +60 °C
Q11C004R1007300 Φ 1.5 x 5 mm C-004R 32.768000 kHz 8.2 pF +/-10.0 ppm -10 to +60 °C
Q11C004R1007400 Φ 1.5 x 5 mm C-004R 32.768000 kHz 82 pF +/-20.0 ppm -10 to +60 °C
C-002RX 11
