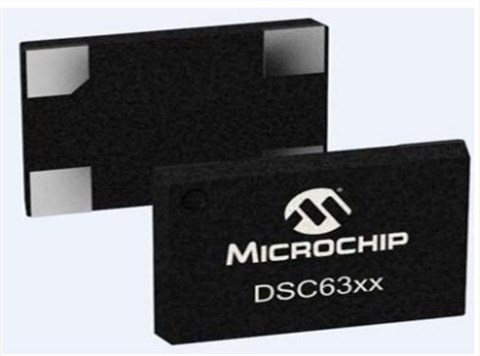

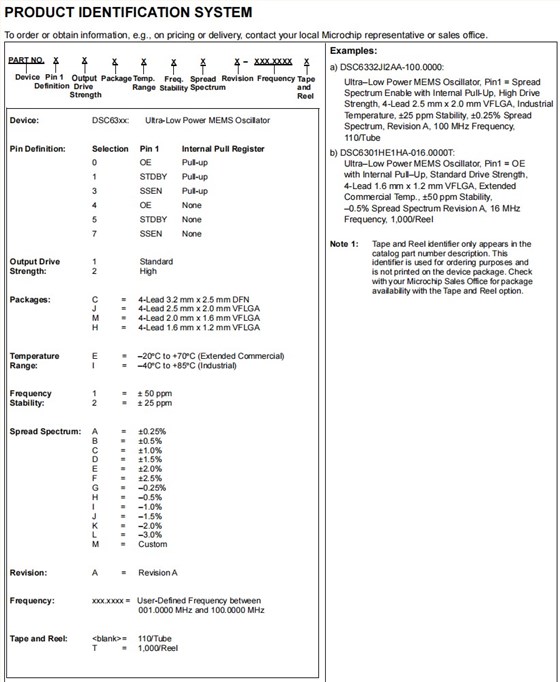

DSC6332JI2AA-100.0000,2520mm,100MHz,Microchip振荡器,美国进口晶振,Microchip晶振,型号:DSC63XX系列,编码为:DSC6332JI2AA-100.0000,工作温度范围:-40℃至+85℃,频率稳定性:±25ppm,频率:100MHz,小体积晶振尺寸:2.5x2.0mm,四脚贴片晶振,超低功率MEMS振荡器,有源晶振,石英晶振,超小型,轻薄型晶振,应用程序:平板显示器/监视器,多功能打印机,数字标牌,消费类电子产品等应用。

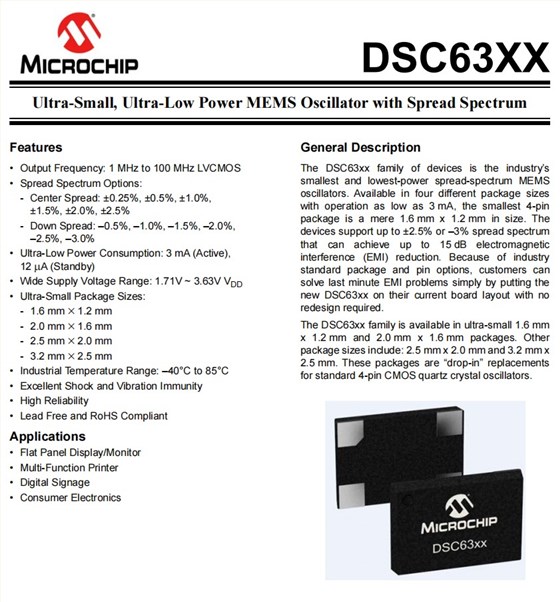

DSC63xx系列器件是行业中最小和功率最低的扩频MEMS振荡器。可提供四种不同的包装尺寸,操作低至3mA,最小的4针包装是只有1.6毫米x1.2毫米的尺寸。该设备支持高达±2.5%或-3%的扩频谱,可实现高达15 dB的电磁干扰(EMI)减少。由于行业标准的包和pin选项,客户可以通过把新的DSC63xx在他们当前的板布局,而不需要重新设计。
DSC6332JI2AA-100.0000,2520mm,100MHz,Microchip振荡器,产品特点:
•输出频率:1MHz至100MHz LVCMOS
•扩频选项:中心排列:±0.25%,±0.5%,±1.0%,±1.5%, ±2.0%, ±2.5%
-向下价差:0.5%、1.0%、1.5%、2.0%,2.5%,3.0%
•超低功耗:3mA(有功),12μA(备用)
•宽电源电压范围:1.71V~3.63V VDD有源晶体
•超小型包装尺寸:1.6x1.2毫米,2.0x1.6毫米,2.5x2.0毫米,3.2x2.5毫米
•工业温度范围:-40°C至85°C
•卓越的冲击和振动抗扰性
•高可靠性,无铅且符合RoHS
DSC6332JI2AA-100.0000,2520mm,100MHz,Microchip振荡器,参数表
Parameters
Sym.
Min.
Typ.
Max.
Units
Conditions
Supply Voltage, Note 1
VDD
1.71
3.63
V
Power Supply Ramp
tPU
0.1
100
ms
Note 8
Active Supply Current
IDD
—
3.0
—
mA
FOUT= 27 MHz, VDD= 1.8V,
No Load
Standby Supply Current
Note 2
ISTBY
—
12
—
µA
VDD= 1.8/2.5V
80
VDD= 3.3V
Frequency Stability Note 3
Δf
—
—
±25
±50
ppm
All temp ranges
Aging
Δf
±5
ppm
1st year @25°C
—
—
±1
Per year after first year
Startup Time
tSU
—
—
1.3
ms
From 90% VDDto valid clock
output, T = 25°C
Input Logic Levels Note 4
VIH
0.7 x VDD
V
Input Logic High
VIL
0.3 x VDD
V
Input Logic Low
Output Disable Time
Note 5
tDA
—
—
200+Period
ns
—
Output Enable Time
Note 6
tEN
—
—
1
µs
—
OE/STDBY/SSEN Pull-up
Resistor Note 7
—
—
300
—
k?
If configured
Output Logic Levels
VOH
0.8 x VDD
V
Output Logic High, I = 3 mA,
Std. Drive
Output Logic High, I = 6 mA,
High Drive
VOL
0.2 x VDD
V
Output Logic Low, I = –3 mA,
Std. Drive
Output Logic Low, I = –6 mA,
High Drive

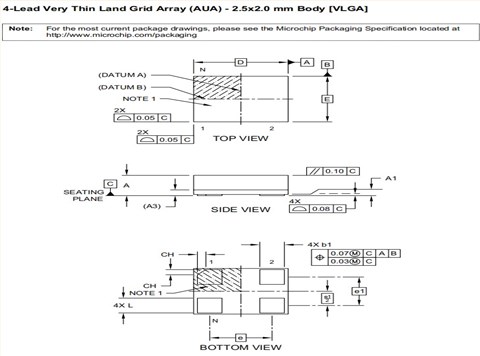

DSC6332JI2AA-100.0000,2520mm,100MHz,Microchip振荡器,尺寸图
